Planung | Konstruktionsdetails

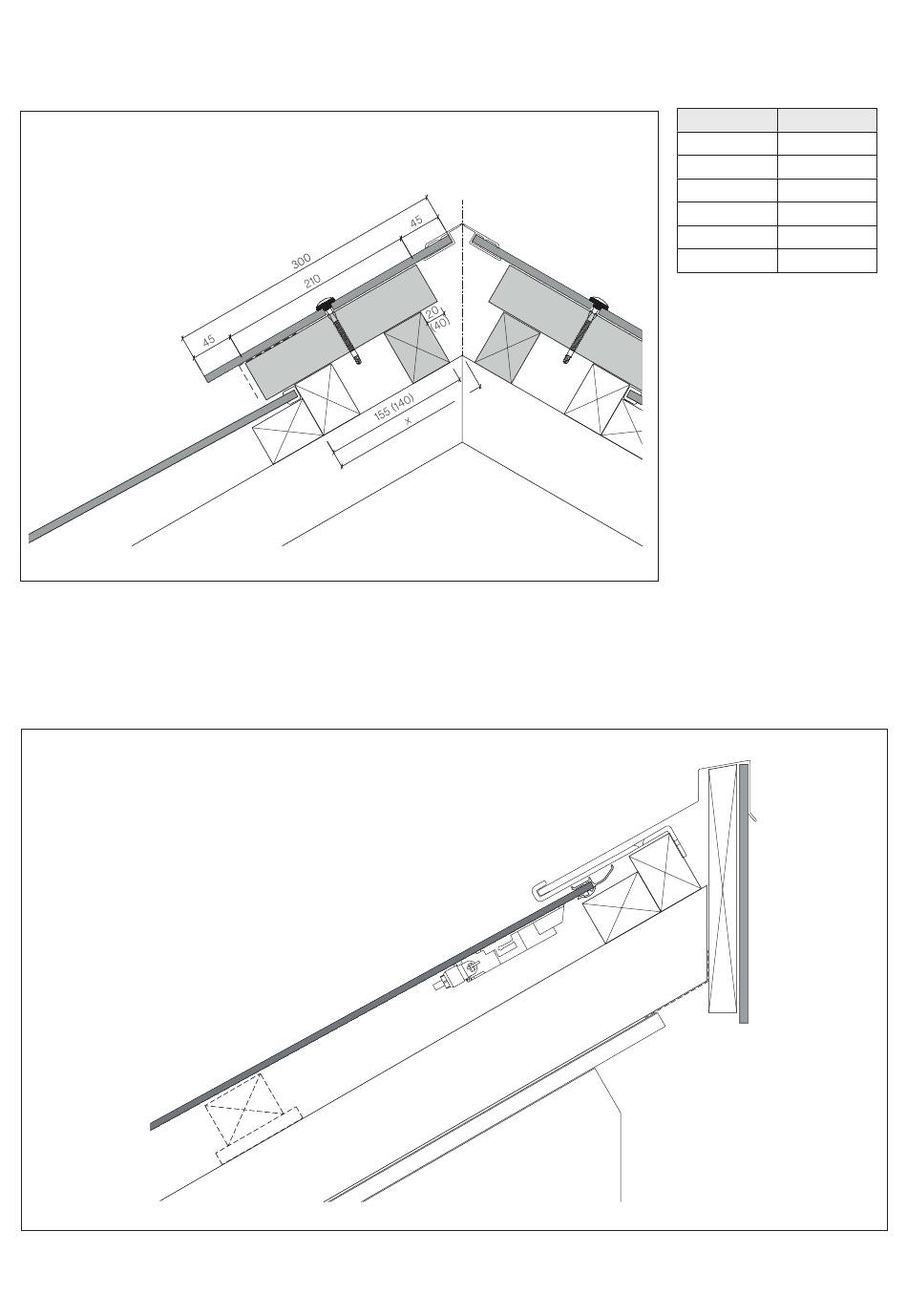

Firstausbildung mit Firstplatte an Aura 2-Ergänzungsplatte
1
Aura 2-Ergänzungsplatte
2 Dachlattung 62x45 mm
3 Dachlattung 45x62 mm
4 Firstentlüftungslatten 45x63 mm
5 Firstentlüftungsholz 45x62x210 mm
6 Konterlattung
7 Lüftungsprofil
8 Firstplatte
9 Holzschraube ø 6,5x77 mm T30, V2A
eingefärbt SCFW-S-BAZ
10 Firstprofil
1
Die Firstentlüftungslatten müssen maßgenau zugeschnitten und vorgebohrt werden.
Die ungelochten Firstplatten werden mit ø 9,5 mm vorgebohrt (Bohrstaub entfernen).
Der minimale Firstöffnungswinkel beträgt 90°.
Pultdach mit Blechabdeckung
1
Sunskin roof PV-Modul
2 Dachlattung 62x45 mm
3 Dachlattung 45x62 mm
4 Zwischenlatte 62x45 mm
5 Modulhalter
6 Konterlattung
7 Lüftungsprofil
8 Stirnbrett
9 Blechabdeckung
10 Fassadenplatte Largo 8 mm
1
7
1
2
1
4
1
1
1
5
6
18
Neigung
15°
20°
25°
30°
35°
40°
1
Bei einer Neigung von
45° muss die Distanz der
Firstlüftungslatte (4) von 155
mm auf 140 mm reduziert
werden. Der Überstand vom
Firstentlüftungsholz (5) wird
von 20 auf 40 mm erhöht.
9
3
2
10
8
7
Maß X
215
205
195
185
170
155
