Planung | Konstruktionsdetails

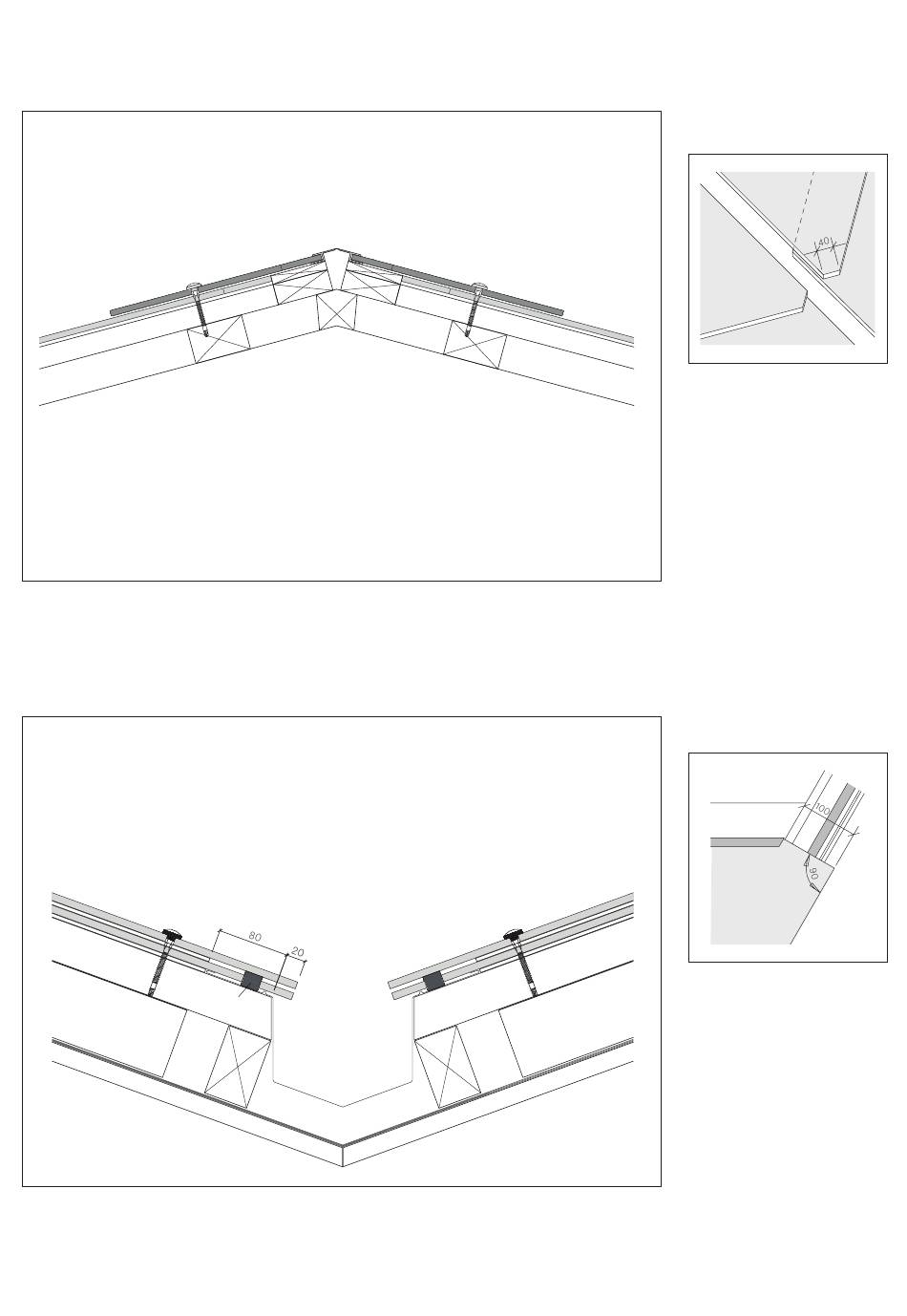

Gratausbildung
1 Aura 2-Ergänzungsplatte
2 Holzschraube ø 6,5x77 mm T30,
V2A eingefärbt, SCFW-S-BAZ
3 Dachlattung 62x45 mm
4 Konterlattung
2
3
Die 45x62 mm-Dachlatten werden im Bereich der Lattenschutzbleche auf die Höhe der
62x45 mm Dachlatten ausgeklinkt.
Kehlausbildung
1 Aura 2-Ergänzungsplatte
2 Holzschraube ø 6,5x77 mm T30 , V2A
eingefärbt, SCFW-S-BAZ
3 Dachlattung 62x45 mm
4 Konterlattung
5 Dichtungsband, 25x10-20 mm
6 Kehlrinne
1
2
3
4
Die 45x62 mm-Dachlatten werden im Bereich der Kehlrinne auf die Höhe der 62x45 mm
Dachlatten ausgeklinkt.
1
4
5
4
6
23
Untere Ecke
zurückschneiden
1
1
8
Die zugeschnittene Grat-
platte an der unteren Ecke
(40 mm) zurückschneiden.
Die obere Plattenbreite
muss mindestens 200 mm
aufweisen. Wenn dies nicht
möglich ist, muss die letzte
ganze Platte um das fehlen-
de Maß zurückgeschnitten
werden.
Obere Ecke
zurückschneiden
6 5
1
Die zugeschnittene Kehl-
platte an der oberen Ecke im
Winkel von 90° zur Kehlrinne
zurückschneiden. Die untere
Plattenbreite muss mindes-
tens 200 mm aufweisen.
Wenn dies nicht möglich
ist, muss die letzte ganze
Platte um das fehlende Maß
zurückgeschnitten werden.
