Planung | Einteilung | Montageablauf

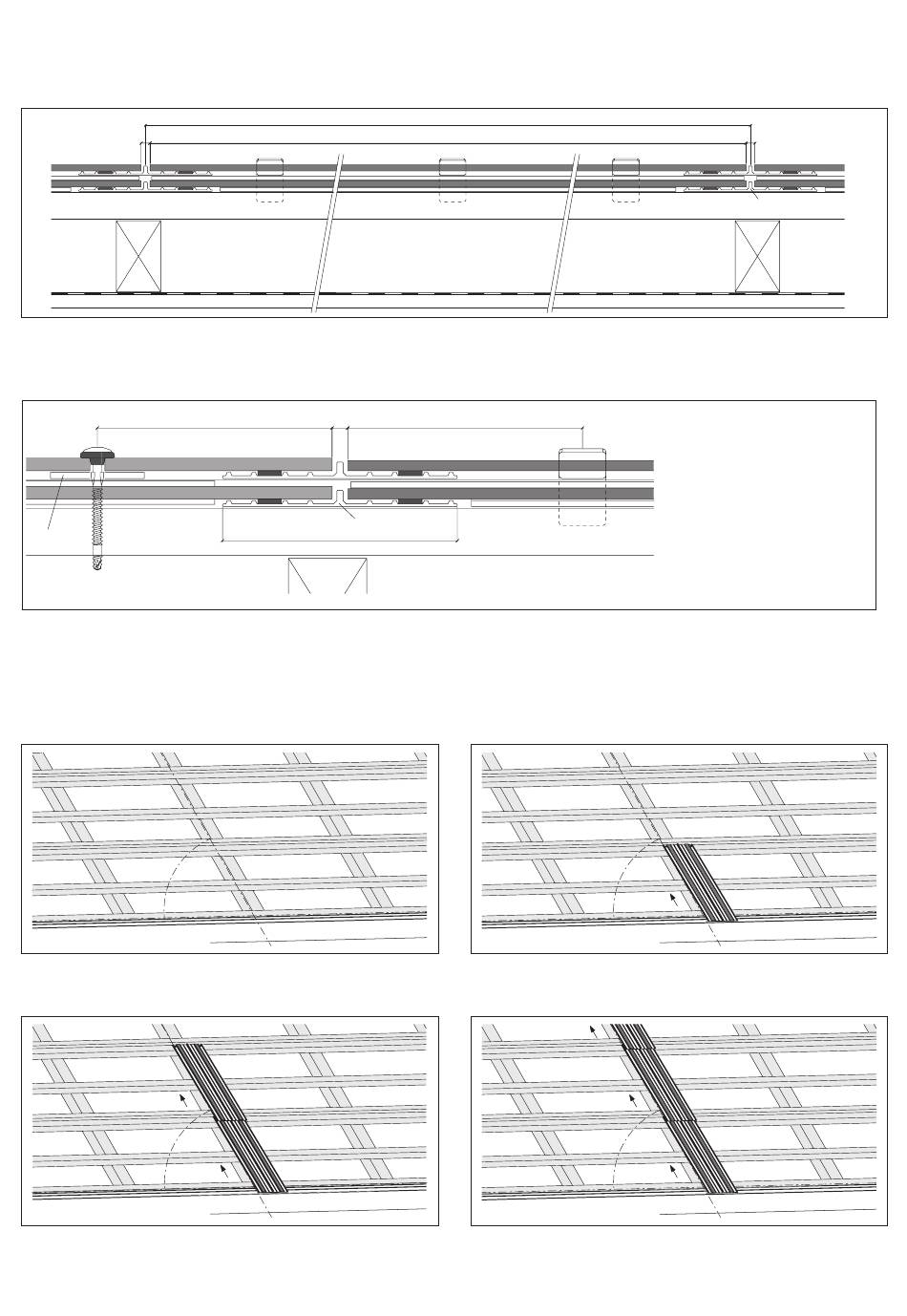

Breiteneinteilung
10
1
9
Für die Breiteneinteilung wird ein Riss im Winkel von 90° zu den Latten erstellt. Die Standard-Achsmaßeinteilung beträgt
1310 mm (+10/-0 mm).
4
5
6/7
Bei ungelochten Ergänzungsplatten oder bei Anschnitten müssen diese mit ø 9,5 mm vorgebohrt werden (Bohrstaub
entfernen). Die Modulhalter werden mithilfe der Montagelehre montiert.
Montage Fugenprofil
90°
Riss im Winkel von 90° zu den Latten erstellen.
90°
Fugenprofile von unten nach oben montieren.
6/7
150
10
2
8
150
9
1310 (+10/-0 mm)
1300
3
150
1
Fugenprofile mit zwei Befestigungsschrauben T20
4,8x30 mm befestigen.
12
10
8
1 Sunskin PV-Modul
2 Aura 2-Ergänzungsplatte
3
mit Aufsteckprofil, weiß
3 Modulhalter
4 Holzschraube ø 6,5x77 mm T30,
V2A eingefärbt, SCFW-S-BAZ
5 Plattenauflager
6 Dachlattung (62x45 mm)
7 Dachlattung (45x62 mm)
8 Fugenprofil
9 Konterlattung
90°
90°
