Planung | Konstruktionsdetails

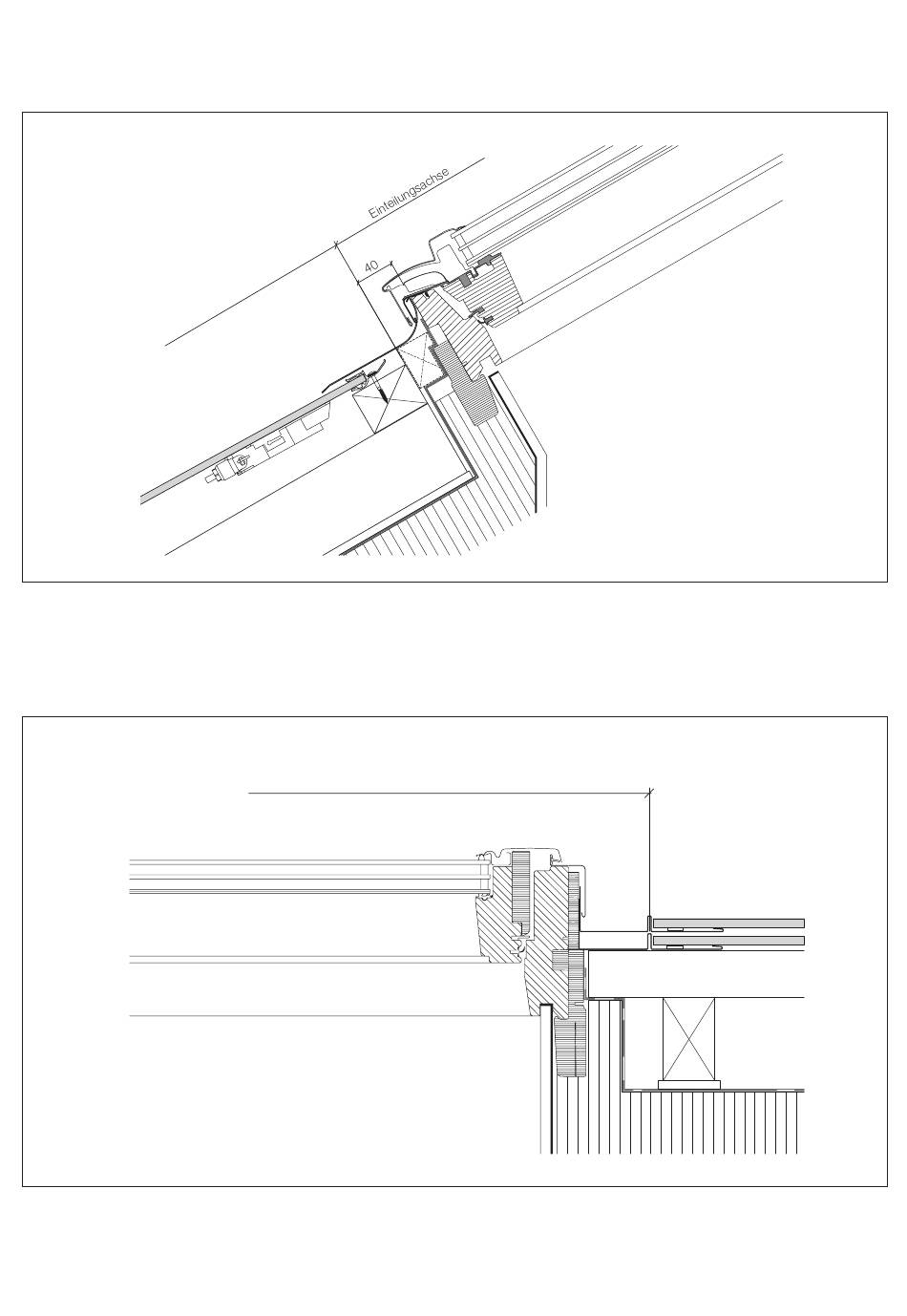

Dachflächenfenster, Vertikalschnitt, Anschluss unten
1 Sunskin PV-Modul
2 Dachlattung 62x45 mm
3 Konterlattung
4 Eindeckrahmen
5 Dachflächenfenster
Die Sunskin roof PV-Module müssen oben zusätzlich befestigt werden. Schrauben mit Dichtung verwenden. Mindest-Dach-
neigung gemäß Dachfensterlieferant.
Dachflächenfenster, Horizontalschnitt
1 Sunskin PV-Modul
2 Dachlattung 62x45 mm
3 Konterlattung
4 Eindeckrahmen
5 Dachflächenfenster
Dachneigung >15°, mit seitlichen Adapterbleche für PV-Module. Mindest-Dachneigung gemäß Dachfensterlieferant.
4
2
1
3
Einteilungsachse
5
5
4
24
1
2
3
