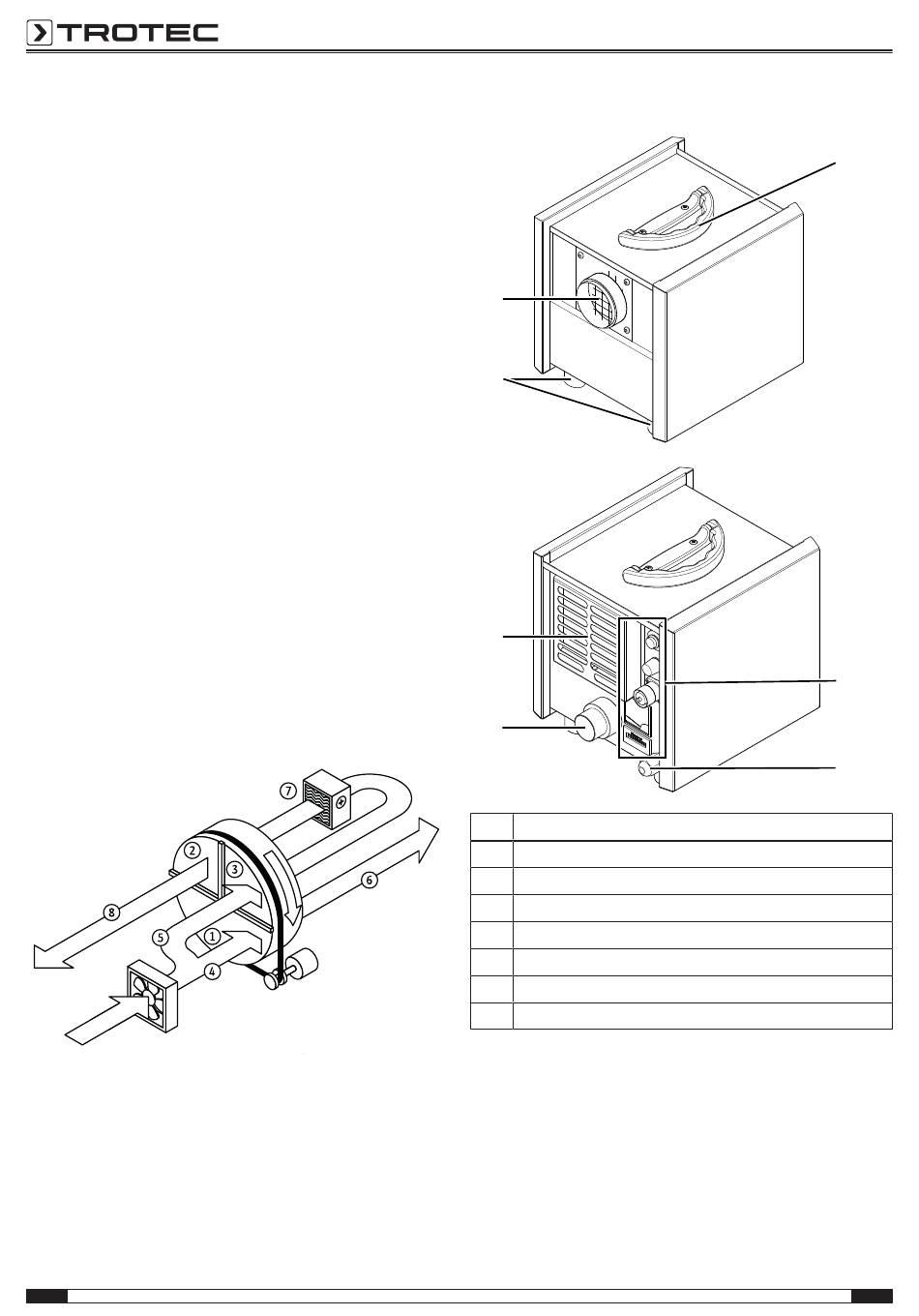

Funktionsprinzip TTR 200 / TTR 300
Prozessluft
Die zu entfeuchtende Luft wird mithilfe eines Ventilators
angesaugt und in zwei Luftströme geteilt: Prozessluft (4) und
Regenerationsluft (5).
Die Prozessluft (4) durchströmt den Entfeuchtungssektor (1) des
Trockenrades. Hierbei wird die enthaltene Feuchtigkeit durch
das Sorptionsmittel (Silikagel) entzogen und gebunden
(Adsorption).
Nach dem Passieren des Sektors wird die nun trockene Luft (6)
wieder an den Raum abgegeben.
Regenerationsluft
Der zweite Luftstrom (5) wird als Regenerationsluft durch den
Spülsektor geleitet. Dieser Sektor dient der Rückgewinnung der
während der Entfeuchtung entstehenden Adsorptionswärme.
Gleichzeitig wird eine Kühlung des Trockenrades erreicht, was
zur Reduzierung des Energieeinsatzes und Verbesserung der
Entfeuchtungsleistung, insbesondere bei tieferen Taupunkten,
führt.
In der Folge wird der Luftstrom durch ein Heizregister (7)
geleitet und auf ca. 100 bis 120 °C (je nach Ansaugtemperatur)
erhitzt. Gleichzeitig wird die relative Luftfeuchtigkeit extrem
herabgesetzt.
Die auf diese Weise vorbereitete Luft nimmt nun beim Passieren
des Regenerationssektors (2) die im Silikagel gebundene
Feuchtigkeit wieder auf (Desorption). Anschließend wird die
extrem feuchte Regenerationsluft (8) durch den Feuchtluft-
Austritt nach außen abgeleitet.
6
Gerätedarstellung
10
11
14
15
Nr. Bezeichnung
9 Tragegriff
10 Trockenluft-Austritt
11 Gerätefüße
12 Bedienelement
13 Anschlusskabel
14 Ansaugabdeckung Grobstaubfilter
15 Feuchtluftaustritt
Adsorptions-Luftentfeuchter TTR 200 / TTR 300
9
12
13
