b. Verdrahtung der Komponenten
Zweiter Schritt der Installation ist die Verdrahtung der Zentrale. Dabei werden grundsätzlich
zuerst die Komponenten laut Anschlussplänen miteinander verdrahtet. Eine Übersicht, wie
die Peripherie miteinander verschaltet wird zeigt der schematische Anschlussplan.
Die RWA-Zentrale selbst ist dabei das zentrale Steuergerät, von dem aus die einzelnen Kom-
ponenten mit Energie versorgt werden. Bei einem Netzausfall versorgt die Zentrale über
ihre Notstrom-Akkus, für mindestens 72 Stunden, das eigene Steuergerät, sowie alle ver-
bundenen Komponenten weiterhin mit Energie.

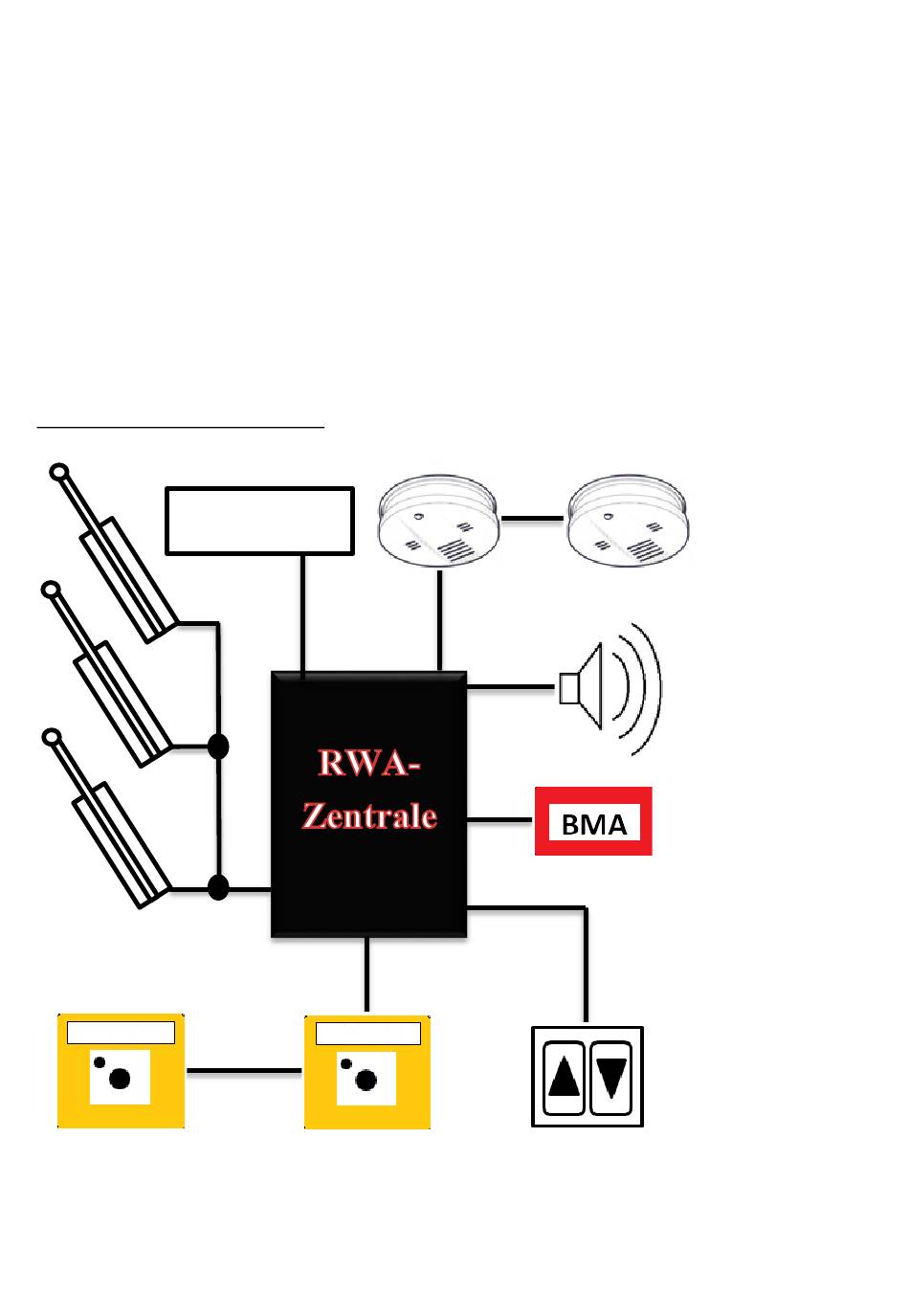

Schematischer Anschlussplan:
Wind- &
Regensteuerzentrale
Rauchabzug
Rauchabzug
Installations- und Bedienungsanleitung RWA 4A-1C
Seite 9
