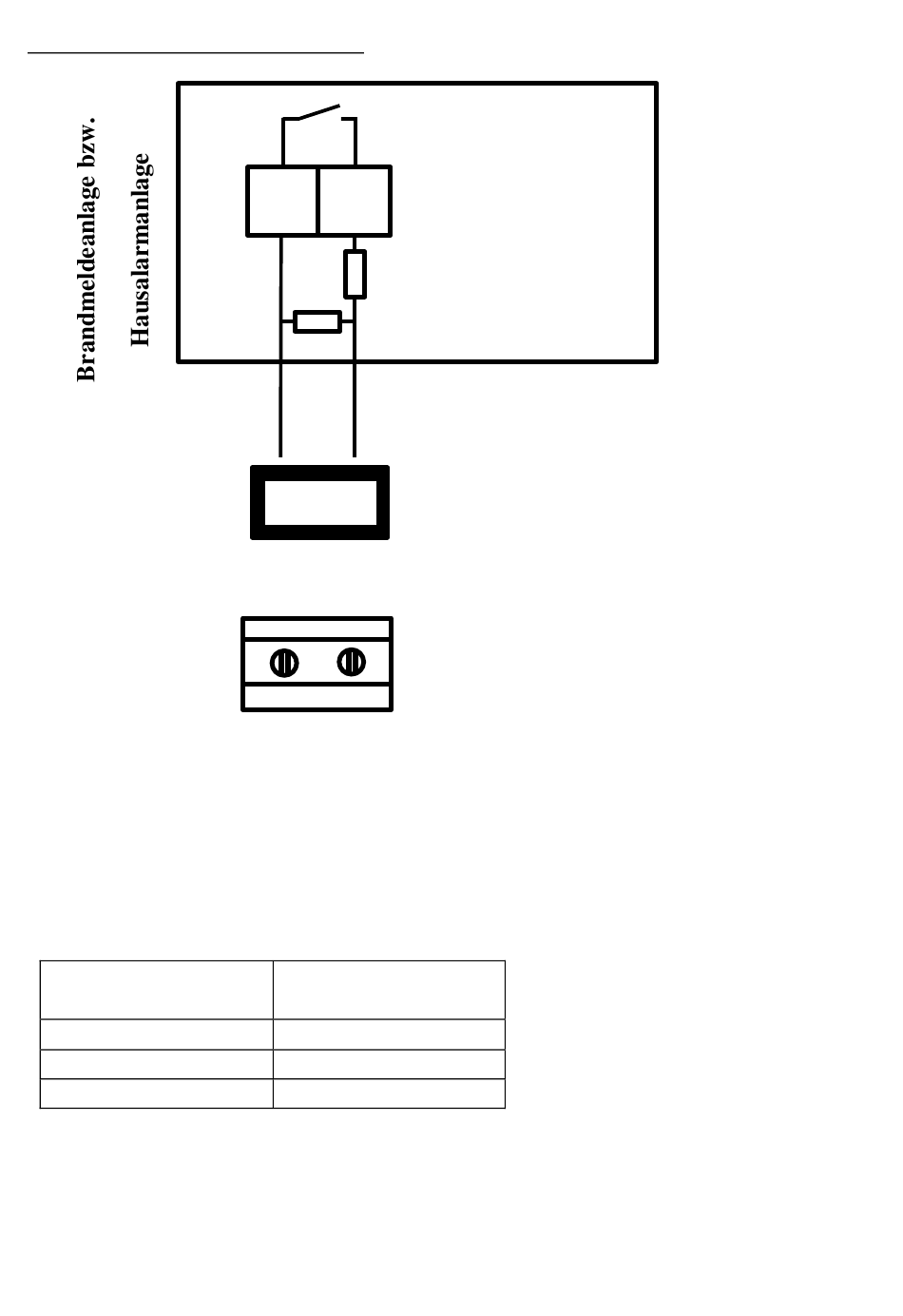

Anschlussplan: Externe Auslösung:
Die externe Auslösung erfolgt beispielsweise über eine Brandmeldeanlage. Ein potenzial-
freier Kontakt (Schließer / NO) wird dabei von der BMA geschlossen. Der Endwiderstand
von 10 kΩ ist bereits bei Auslieferung in der Zentrale zwischen den Klemmen verschraubt.
Zur vereinfachung wurde eine Tabelle erstellt, in der von einer Kupferleitung ausgegangen
wird:
Einfacher
Leitungsquerschnitt
0,8 mm²
1,5 mm²
2,5 mm²
Seite 14
X
Y
Auslösewiderstand (1 kΩ)
Endwiderstand (10 kΩ)
BMA
+
-
7
8
Max. Leitungslänge
in Meter
224
420
700
H+H Automation UG
