An den Master können bis zu 99 Erweiterungsmodule über LocoNet angeschlossen werden.
Beim Hinzufügen eines Erweiterungsmoduls darf immer nur das zu konfigurierende
Erweiterungsmodul angeschlossen sein. Nach Abschluss der Konfiguration können Sie alle
Module anschließen.
12.6.5
Funk-Erweiterungsmodul

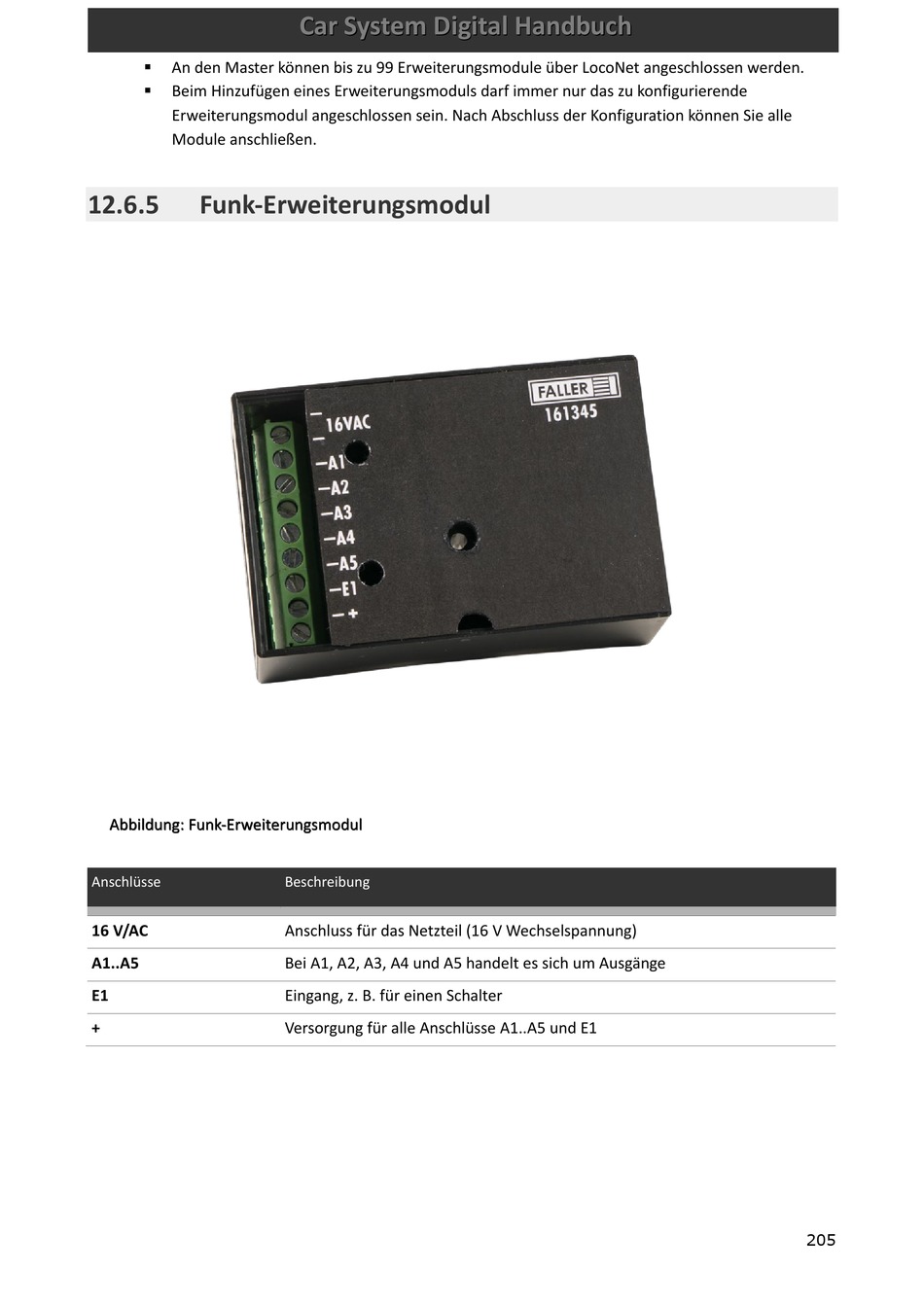

Abbildung: Funk-Erweiterungsmodul
Anschlüsse
16 V/AC
A1..A5
E1
+
Car System Digital Handbuch
Beschreibung
Anschluss für das Netzteil (16 V Wechselspannung)
Bei A1, A2, A3, A4 und A5 handelt es sich um Ausgänge
Eingang, z. B. für einen Schalter
Versorgung für alle Anschlüsse A1..A5 und E1
205
