Erweiterungsmodul - Faller Car System Digital Handbuch

optimal messen können. Wenn die direkte Linie vom Fahrzeug zu einem Satelliten durch einen
Gegenstand unterbrochen wird, kann ein anderer Satellit mit direkter Sicht zum Fahrzeug die
Messung übernehmen.
Der Satellit misst nicht korrekt, wenn sich ein Fahrzeug in einem Tunnel oder verdeckten

Bereich befindet, an dem nicht mindestens 3 Satelliten gleichzeitig hinsehen. Durch das
Einfügen eines Abschnittes mit der Konfiguration Tunnel wird die Position des Fahrzeuges
berechnet und korrekt simuliert. Sollten sie im Tunnel eine sehr genaue Positionierung
benötigen, können sie mindestens zwei zusätzliche Satelliten im Tunnel montieren. Sie können
aber auch Rückmeldung über Sensoren in der Straße erhalten.
Mit Satelliten können auch andere Fahrzeuge wie z. B. die Eisenbahn durch Hinzufügen eines

Senders geortet werden.
12.6.4

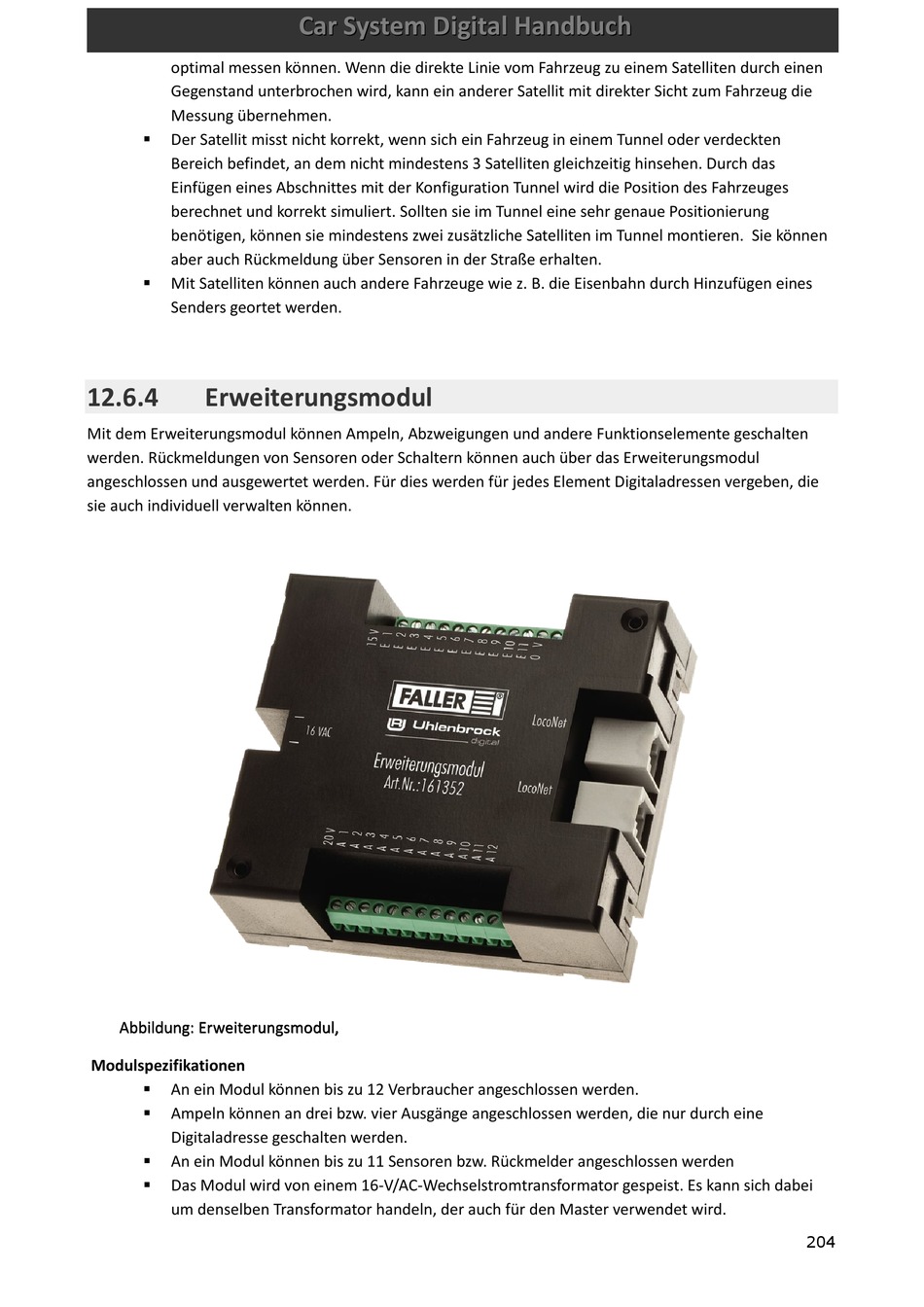

Erweiterungsmodul

Mit dem Erweiterungsmodul können Ampeln, Abzweigungen und andere Funktionselemente geschalten
werden. Rückmeldungen von Sensoren oder Schaltern können auch über das Erweiterungsmodul
angeschlossen und ausgewertet werden. Für dies werden für jedes Element Digitaladressen vergeben, die
sie auch individuell verwalten können.
Abbildung: Erweiterungsmodul,
Modulspezifikationen
An ein Modul können bis zu 12 Verbraucher angeschlossen werden.

Ampeln können an drei bzw. vier Ausgänge angeschlossen werden, die nur durch eine

Digitaladresse geschalten werden.
An ein Modul können bis zu 11 Sensoren bzw. Rückmelder angeschlossen werden

Das Modul wird von einem 16-V/AC-Wechselstromtransformator gespeist. Es kann sich dabei

um denselben Transformator handeln, der auch für den Master verwendet wird.
