3.4.3

Erlaubte Einbaulagen

Fehlfunktion durch falsche
Einbaulage möglich
Ein Einbau „über Kopf", d. h. mit dem
Display nach unten, ist nicht erlaubt.
Es ist zu beachten, dass das Gerät
entsprechend der Fließrichtung
korrekt eingebaut ist (Fließrichtungspfeile
am Gerät, siehe Kapitel „3.4.4 RE.GUARD
Wassersteuerung installieren", Seite 20)
und ggf. das Gehäuseoberteil inklusive
Displayfeld abhängig von der Bedienrich-
tung um 180° gedreht werden muss (siehe
Kapitel „3.5 Gehäuseoberteil drehen",
Seite 25).

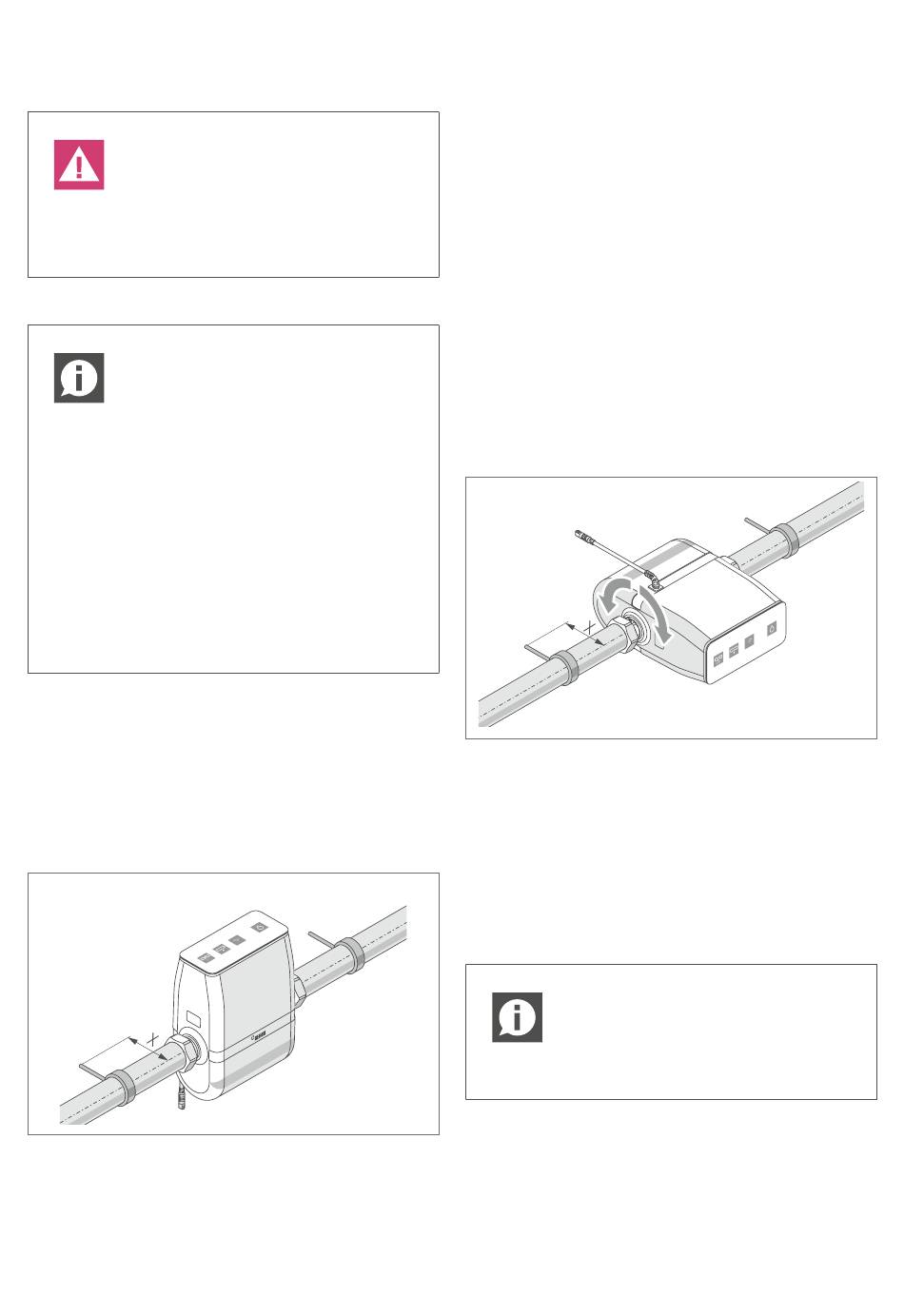

Waagerechte Einbaulage

Die reguläre Einbaulage der RE.GUARD Wasser-
steuerung ist waagerecht mit dem Display nach
oben ausgerichtet.
Abb. 3-5 Waagerechte Einbaulage
x Wandabstand ≥ 60 mm
18
Dabei ist der mögliche Wandabstand x minimiert
und die Bedienbarkeit des Displays sowie das
Abziehen des Gehäuseoberteils z. B. für Batterie-
tausch oder zu Wartungszwecken am besten
gegeben.
Bei Verwendung eines Wasserzähler-Bügels kann
ein größerer Wandabstand notwendig sein.
Waagerechte Einbaulage bis 90° gedreht
Wahlweise kann die RE.GUARD Wassersteuerung
in der waagerechter Einbaulage bis auf 90° nach
vorn gedreht werden.
≤90°
Abb. 3-6 Waagerechte Einbaulage bis 90° gedreht
x Wandabstand bei 90° ≥ 85 mm
Zu beachten ist hierbei, dass sich der notwendi-
ge Wandabstand X sukzessive erhöht, je weiter
das Gerät nach vorne gedreht wird.
Ein weiteres Drehen nach unten
über 90° hinaus kann zu Fehlfunk-
tionen des Geräts führen.
Bei Verwendung eines Wasserzähler-Bügels kann
ein größerer Wandabstand notwendig sein.
≤90°
