Montageanleitung / Einstellmöglichkeiten Türbänder - Schüco FireStop ADS 76.NI SP Einbau- Und Wartungsanleitung

4. Montageanleitung / Einstellmöglichkeiten Türbänder

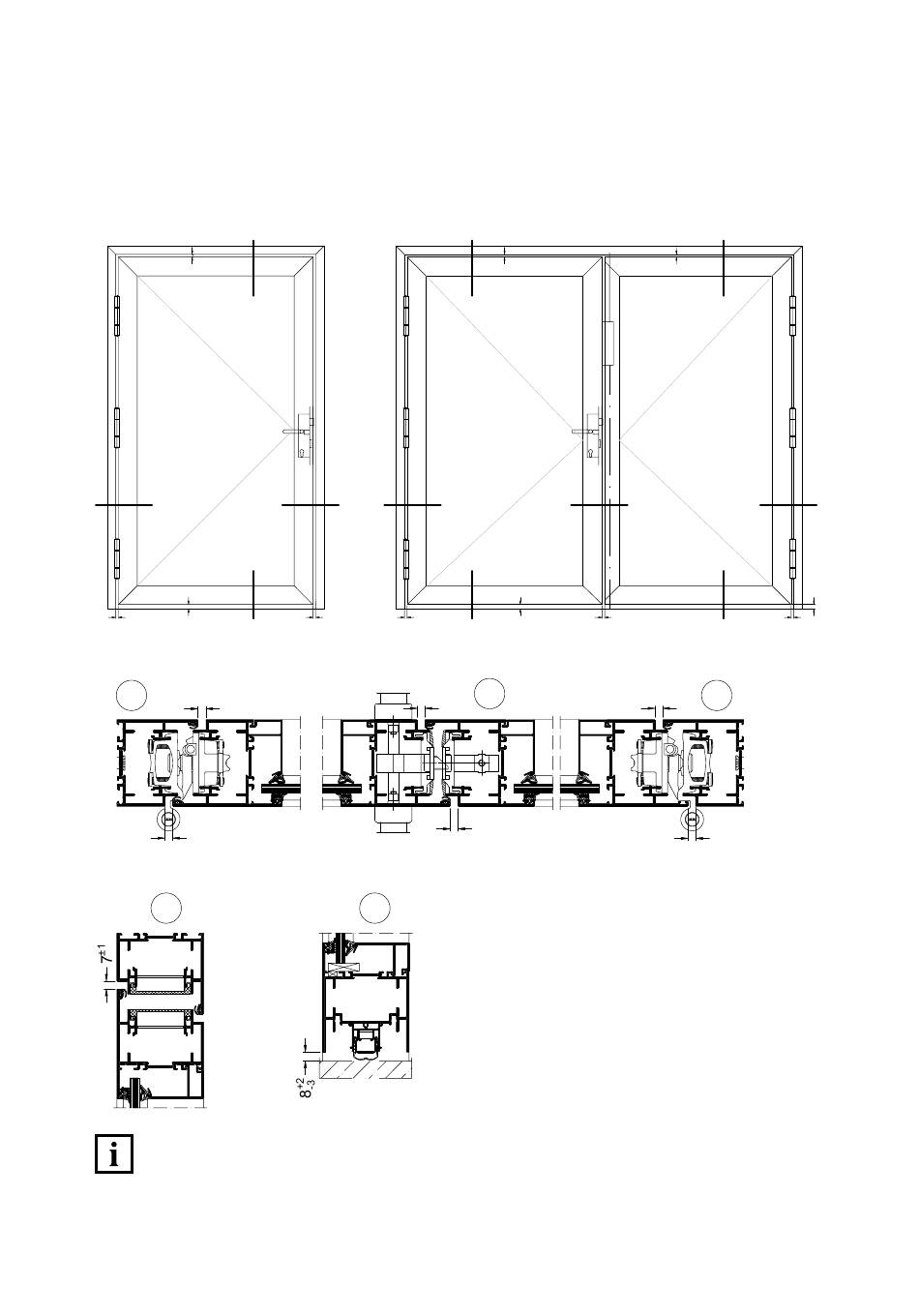

Nach dem Einbau ist das gleichmäßige Spaltmaß zwischen Blend- und Flügelrahmen sicherzustellen.
Oben und seitlich 7 ±1 mm, unten 8
7
±1
1
+2
7
8
±1
-3
1
7
±1
7
4
INFORMATION
Bei allen nachfolgend beschriebenen Möglichkeiten ist die Einstellung so durchzuführen, dass sich der / die
Türflügel umlaufend an die innere und äußere Anschlagdichtung andrückt.
Bei absenkbarer „Automatische Türabdichtung" auf die richtige Einstellung achten!
