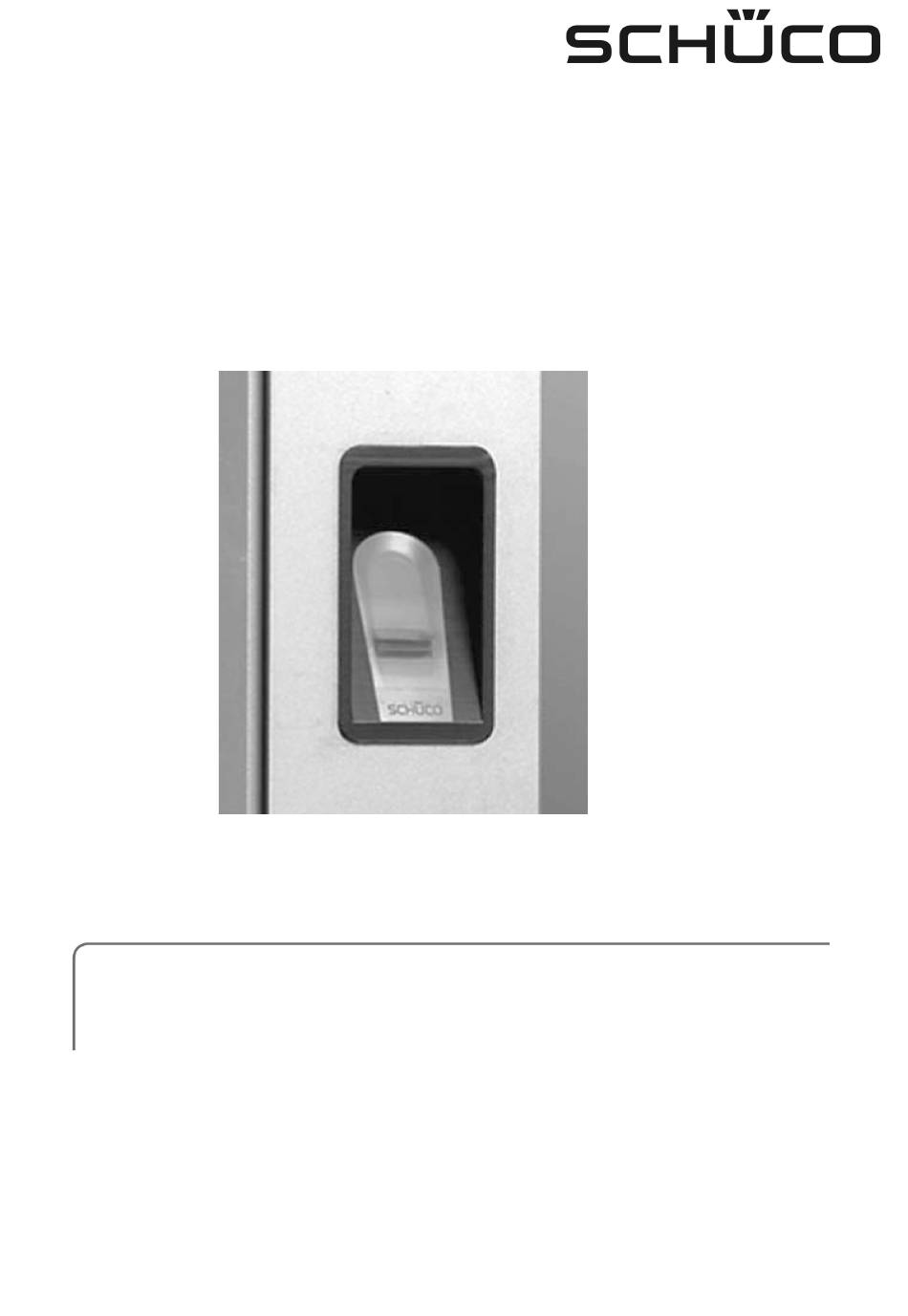

- Seite 1 INSTALLATIONS- und BEDIENUNGSANLEITUNG Schüco Fingerprint 262 757 integriert 3 Relais Zutrittskontrollsystem mit Fingerprint MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007...
-
Seite 2: Inhaltsverzeichnis
Schüco Fingerprint integriert 3 Relais LIEFERUMFANG GERÄTEÜBERSICHT INSTALLATION BETRIEB FEHLERBEHANDLUNG TECHNISCHE DATEN NOTIZEN MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007... -
Seite 3: Lieferumfang
Schüco Fingerprint integriert 3 Relais LIEFERUMFANG Sensoreinheit Platine Sensoreinheit Platinengehäuse Flachbandkabel Steuereinheit Hutschiene Steckernetzteil Bedienungsanleitung MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007... -
Seite 4: Zusätzliche Komponenten Für Spannungsversorgung Und Anschluss
Schüco Fingerprint integriert 3 Relais ZUSÄTZLICHE KOMPONENTEN FÜR SPANNUNGSVERSORGUNG UND ANSCHLUSS Zum Betrieb eines E-Öffners oder Motorschlosses ist ein separates Netzteil je nach Spezifikation des E-Öffners oder des Motorschlosses zu verwenden. Zur Verkabelung in der Tür stehen je nach Anwendungsfall verschiedene Verteiler-Sets zur Verfügung. -
Seite 5: Installation
Schüco Fingerprint integriert 3 Relais INSTALLATION Die Sensoreinheit (spritzwasserfest) ist an einer vor starken Regen- oder Schneeschauern geschützten Stelle zu montieren und vor starker Sonneneinstrahlung zu schützen. ANSCHLUSSSCHEMA Steuereinheit < > Channel 1 Channel 2 Channel 3 C NO NC C NO NC C NO NC 9 V AC... - Seite 6 Schüco Fingerprint integriert 3 Relais Beispiel: Anschluss Türöffner Steuereinheit E-Öffner AC 230 V Channel 1 Channel 2 Channel 3 C NO NC C NO NC C NO NC Die Steuereinheit muss mit elektrischem Strom versorgt werden. Die Versorgungsspannung hierfür ist AC 9 V (Wechselspannung). Bitte verwenden Sie dafür die Anschlussklemmen „AC 9 V –...
- Seite 7 Schüco Fingerprint integriert 3 Relais Die Kommunikation der Steuereinheit erfolgt jeweils über die Anschlüsse 1 und 2. Die Stromversorgung von der Steuer- zur Sensoreinheit wird über die Anschlüsse 3 und 4 geführt. An der Platine der Sensoreinheit muss die Stromversorgung an den Klemmen DC - und DC + angeschlossen werden. Die Kommunikation erfolgt über die Anschlüsse A, zu verbinden mit Anschluss 2 der Steuereinheit, und B, zu verbinden mit Anschluss 1 der Steuereinheit.
-
Seite 8: Betrieb
Schüco Fingerprint integriert 3 Relais BETRIEB BEDIENUNG DER TASTEN Die Bedienung erfolgt über die 4 Tasten: OK = -Taste: dient zum Einstieg in das Menü und zum Bestätigen der Eingabe. < und > -Tasten: dienen zum Umstellen der Werte in der Anzeige bzw. -
Seite 9: Erste Inbetriebnahme: Koppelung Zwischen Steuer- Und Sensoreinheit
Schüco Fingerprint integriert 3 Relais ERSTE INBETRIEBNAHME: KOPPELUNG ZWISCHEN STEUER- UND SENSOREINHEIT Beim erstmaligen Anschluss der Geräte an die Stromversorgung wird auf dem Display der Steuereinheit beginnend mit der Zahl 45 rückwärts gezählt bis die Verbindung zur Sensoreinheit hergestellt ist. Danach erscheinen zwei rote Punkte. -
Seite 10: Aufnahme Eines Fingers Über Den Sensor
Schüco Fingerprint integriert 3 Relais AUFNAHME EINES FINGERS ÜBER DEN SENSOR Ihr Fingerprint-System ist so programmiert, dass es das vollständige Endglied eines Fingers registriert, nicht nur die Fingerkuppe. Daher ist es wichtig, den Finger so über den Sensorstreifen zu führen, dass das gesamte Endglied, so wie in der Abbildung gezeigt, erfasst wird. - Seite 11 Schüco Fingerprint integriert 3 Relais ACHTUNG: Bitte versuchen Sie eine größtmögliche Fläche Ihres Fingers ab dem vorderen Gelenk mit wenig Druck über den Sensor zu ziehen. Damit erreichen Sie die höchste Erkennungsleistung. MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007...
-
Seite 12: Übersicht Programmiermenü
Schüco Fingerprint integriert 3 Relais ÜBERSICHT PROGRAMMIERMENÜ: MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007... -
Seite 13: Einlernen Eines Fingers In Das System
Schüco Fingerprint integriert 3 Relais EINLERNEN EINES FINGERS IN DAS SYSTEM EINGABE DES SICHERHEITSCODES 1.1. Drücken Sie die OK–Taste in der Steuereinheit. 1.2. Geben Sie mit den < und >-Tasten die linke Ziffer des Securitycodes ein (Werkseinstellung ist 9) 1.3. Drücken Sie die OK–Taste. -
Seite 14: Löschen Eines Benutzers
Schüco Fingerprint integriert 3 Relais AUFNAHME DES FINGERS 3.1. Nach Erscheinen der Anzeige „EF“ haben Sie nun 60 Sekunden Zeit, Ihren Finger ab dem vorderen Gelenk über den Sensor zu ziehen. 3.2. Die Aufnahme sollte in der in Abschnitt 4.4. beschriebenen Art und Weise geschehen. - Seite 15 Schüco Fingerprint integriert 3 Relais EINSTELLEN EINES NEUEN SICHERHEITSCODES Beachten Sie bitte, dass ohne den neu eingestellten Sicherheitscode das Gerät nicht mehr bedient werden kann. Nach dreimaliger Falscheingabe des Sicherheitscodes wird das Gerät für 30 Minuten gesperrt. EINGABE DES BISHERIGEN SICHERHEITSCODES 1.1.
-
Seite 16: Rücksetzen Auf Werkseinstellung
Schüco Fingerprint integriert 3 Relais RÜCKSETZEN AUF WERKSEINSTELLUNG Beim Rücksetzen auf die Werkseinstellung werden alle Daten im Speicher gelöscht. Der Securitycode wird auf den Standardwert 99 gesetzt, die Steuereinheit und Sensoreinheit verlieren ihre Kopplung. EINGABE DES SICHERHEITSCODES 1.1. Drücken Sie die OK–Taste in der Steuereinheit. 1.2. -
Seite 17: Übersicht Über Die Led-Leuchtmöglichkeiten
Schüco Fingerprint integriert 3 Relais ÜBERSICHT ÜBER DIE LED-LEUCHTMÖGLICHKEITEN Eine Übersicht, welche Zustände die Statusanzeige jeweils signalisiert, finden Sie in der folgenden Tabelle: Anzeigeoptionen Zustand oranges Blinken Gerät befindet sich im Auslieferungszustand. Keine Verbindung mit der Steuereinheit oranges Leuchten Gerät ist im Aufnahmemodus zur Bearbeitung eines neu anzulegenden Fingers schnelles oranges Finger wurde zur Aufnahme oder zur Identifikation... -
Seite 18: Fehlerbehandlung
Schüco Fingerprint integriert 3 Relais FEHLERBEHANDLUNG Fehler Ursache Lösung Die LED der Sensoreinheit Möglicherweise ist die Spannung an Klemmen 3, 4 leuchtet auch nach dem Spannungsversorgung bzw. DC-, DC + Ziehen eines Fingers über den (Klemmen 3,4 bzw. DC-, anschließen. Sensor nicht. -
Seite 19: Technische Daten
Schüco Fingerprint integriert 3 Relais TECHNISCHE DATEN • ANSCHLÜSSE o Verbindung zwischen Steuer- und Sensoreinheit o 3x Relais o Spannungversorgung • SPANNUNGSVERSORGUNG o AC 9 V mit mitgeliefertem externen Netzteil • LEISTUNGSAUFNAHME o ~ 2 W • GESCHWINDIGKEIT o Erkennungszeit 1 bis 4 s (abhängig von der Anzahl der eingespeicherten Finger) o Aufnahmezeit ~4 s pro Finger •... -
Seite 20: Notizen
Schüco Fingerprint integriert 3 Relais NOTIZEN _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ _____________________________________________________________ MEC-PP3-ZK-BA13, Version 3.0, 14.09.2007...
