Hinweis: Bevor mit der Wartung begonnen wird, sind die „Sicherheitshinweise" in Kapitel 1 zu lesen.
Vor jeder Wartung sollte dieses Produkt auf der Eintritts- und Austrittsleitung abgesperrt werden, und der Druck
sollte atmosphärisch sein. Die Einheit muss abgekühlt sein.
6.1 Ersatzteile
Die federunterstützten Steril-Rückschlagventile der Baureihe CVS10 für den Einbau direkt in der Rohrleitung sind
aus Edelstahl 316L gefertigt und verhindern den Rückfluss in Fluidleitungen. Sie sind entweder weichdichtend für
Prozessgase und Flüssigkeiten oder metallisch dichtend zur Verwendung in Dampfsystemen erhältlich. Sie eignen
sich für ein breites Spektrum hochreiner Anwendungen in der Lebensmittel-, Medizin- und Biopharma-Industrie. Für
die Verwendung mit weiteren Medien wenden Sie sich bitte an Spirax Sarco.
Hinweis: Das CVS10-1 metallisch dichtend und das CVS10-2 metallisch dichtend sind nicht wartbar – es sind
keine Ersatzteile verfügbar.
Verfügbare Ersatzteile
Dichtungssatz
Bestellung von Ersatzteilen
Bestellen Sie Ersatzteile immer unter Verwendung der Beschreibung in der Spalte
„Erhältliche Ersatzteile" und geben Sie Größe, Typ und Druckbereich des
Rückschlagventils an.
Beispiel: 1 x Dichtungssatz für ein 1" Spirax Sarco CVS10-1E Steril-Rückschlagventil
mit EPDM-Sitz und ASME BPE-Klemmverbindungen.
6.2 Anleitung zur Erneuerung der Innenteile -
Nur weichdichtende Versionen:
-
Stellen Sie sicher, dass das System abgekühlt und der Systemdruck abgelassen
ist, bevor Sie das Produkt auseinanderbauen.
-
Demontieren Sie die Eintritts- und Austrittsverbindungsstücke und entnehmen
Sie das komplette Ventil aus dem System.
-
Entfernen Sie die Gehäuseklammer (8) und separieren Sie die beiden Teile des
Rückschlagventils (1 und 2).
-
Entfernen Sie die Ventilplatte (3) und die Feder (5) und entfernen Sie dann die
Ventildichtung (4) von der Ventilplatte (3). Ersetzen Sie die Ventildichtung durch
eine neue und stellen Sie gleichzeitig sicher, dass diese während des Prozesses
nicht beschädigt wird.
-
Entfernen Sie Ventilführung und Buchse (6) und reinigen Sie sie, falls notwendig.
-
Die Ventilplatte (3) (einschließlich Dichtung (4)) und Feder (5) in die Ventilführung
(6) montieren und in das Gehäuse (2) einsetzen.
-
Tauschen Sie alle Gehäusedichtungen (7) aus, ersetzen Sie dann die
Gehäuseklammer (8) und ziehen Sie sie fest.
12
6. Ersatzteile und Wartung
Steril-Rückschlagventile CVS10
4 und 7

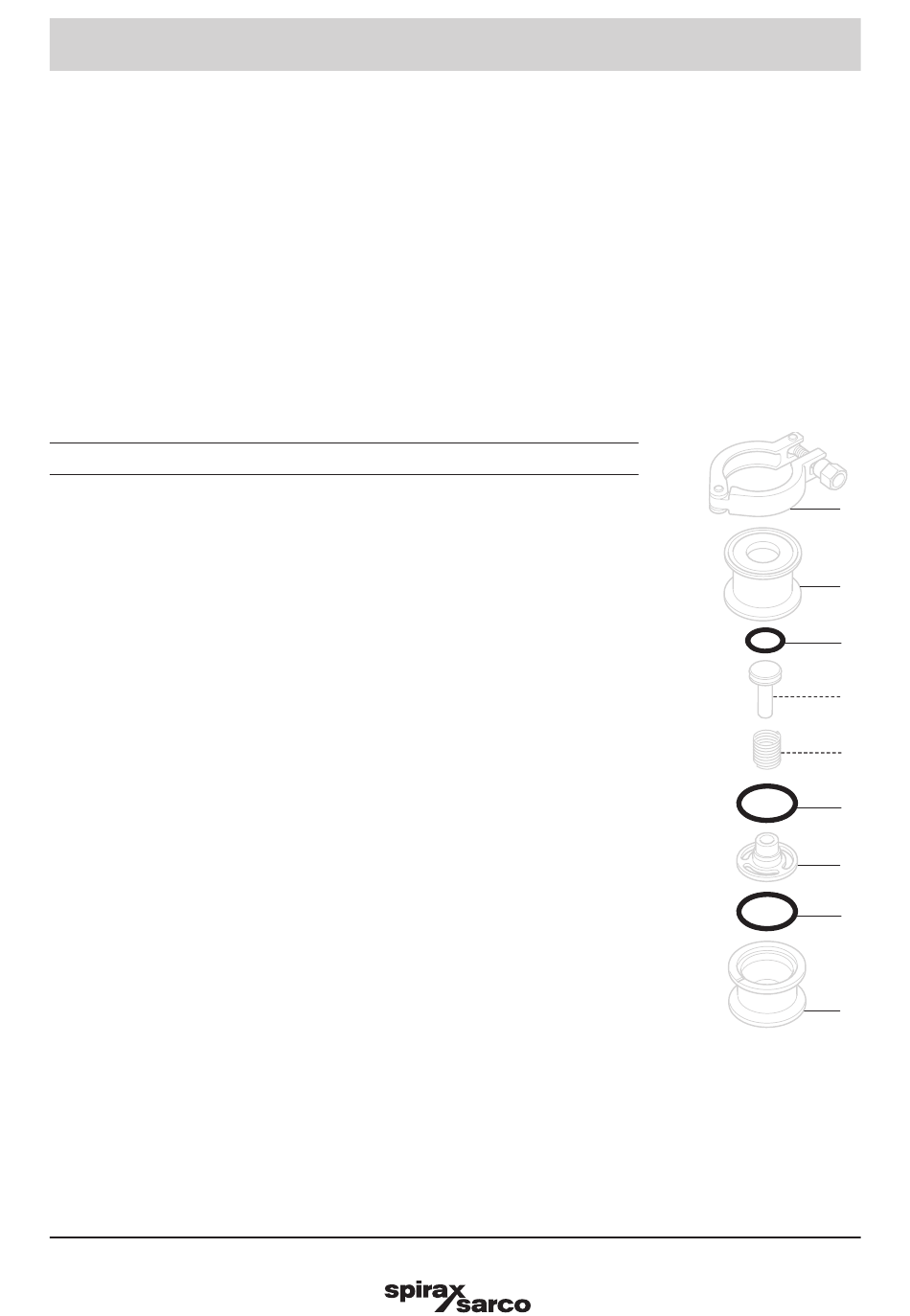

Abb. 4 CVS10-1E
weichdichtend
mit Klemmverbindung
IM-P029-11-DE CMGT Ausgabe 4
8
1
4
3
5
7
6
7
2
