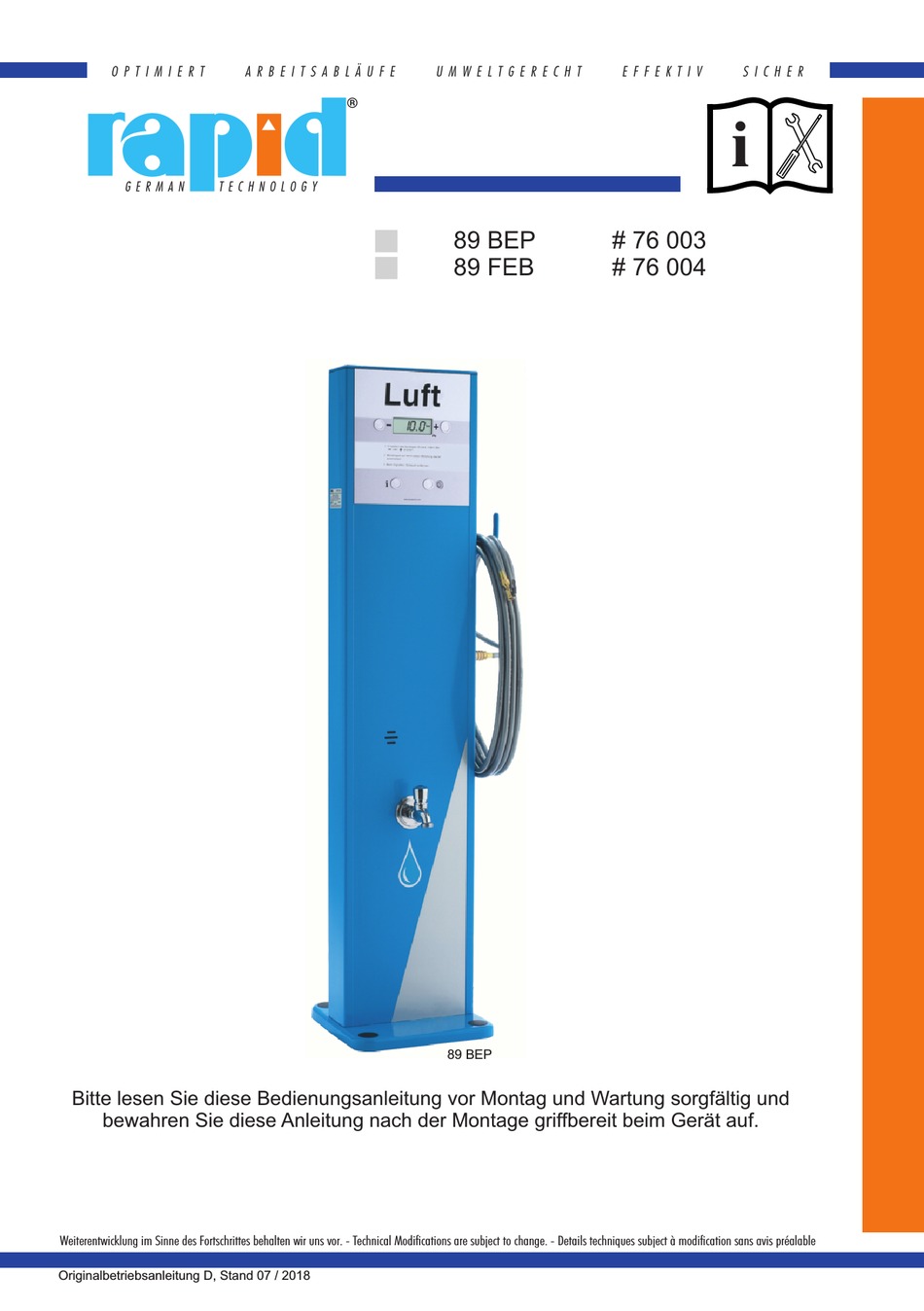

Rapid 89 BEP Bedienungsanleitung
Druckluftautomat
Inhaltsverzeichnis
Quicklinks
Bitte lesen Sie diese Bedienungsanleitung vor Montag und Wartung sorgfältig und
bewahren Sie diese Anleitung nach der Montage griffbereit beim Gerät auf.
Weiterentwicklung im Sinne des Fortschrittes behalten wir uns vor. - Technical Modifications are subject to change. - Details techniques subject à modification sans avis préalable
Originalbetriebsanleitung D, Stand 07 / 2018
n
89 BEP
n
89 FEB
89 BEP
i
# 76 003
# 76 004
Inhaltsverzeichnis
Verwandte Anleitungen für Rapid 89 BEP
Inhaltszusammenfassung für Rapid 89 BEP
- Seite 1 89 BEP # 76 003 89 FEB # 76 004 89 BEP Bitte lesen Sie diese Bedienungsanleitung vor Montag und Wartung sorgfältig und bewahren Sie diese Anleitung nach der Montage griffbereit beim Gerät auf. Weiterentwicklung im Sinne des Fortschrittes behalten wir uns vor. - Technical Modifications are subject to change. - Details techniques subject à modification sans avis préalable...
-
Seite 2: Inhaltsverzeichnis
Di gi t al es Bef ül l en Über bl i c k 1. 3 Tec hni s c he Dat en 2. 0 89 BEP / 89 FEB 2. 1 Bes c hr ei bung 2. 2 M ont age 3. -
Seite 3: Einführung
+49 (6158) 92980-0 1.0 Einführung 1.1 Diese Bedienungsanleitung Herzlichen Glückwunsch zur Wahl eines digitalen AIRTEC Druckluftautomaten. Dieses Gerät hat eine Anzahl einzigartiger Merkmale, die wir nachfolgend erklären. Innerhalb der Bedienungsanleitung werden folgende Hinweise benutzt. Sie informieren Sie zu Ihrer Sicherheit und um Schäden am Gerät zu vermeiden. ACHTUNG Der unvorsichtige Gebrauch kann zu Verletzungen führen... -
Seite 4: Technische Daten
+49 (6158) 92980-0 1.3Technische Daten Arbeitstemperatur 0°C bis +60°C (ohne Heizung) -20°C bis Arbeitstemperatur: 0°C bis + 60°C ( 32°F bis 140°F ) +60°C (mit Heizung) Relative Luftfeuchtigkeit: 100% Relative Luftfeuchtigkeit 100% Aufstellort: nur in geschlossenen Räumen Eingangsspannung: 220-240 V 50 Hz Schutzart IP 46 Strom:... -
Seite 5: Beschreibung
+49 (6158) 92980-0 ACHTUNG Das Gerät kann nicht vom Betreiber selbst gewartet werden. Sofern erforderlich autorisiertes Unternehmen beauftragen. 2.0 89 BEP / 89 FEB 2.1 Beschreibung: Konstruktion: Hochstoßfestes, selbst verlöschendes Polycarbonat Konstruktion 3mm Alu, Pulverbeschichtet Abmessungen: 155 x 155 x 88 mm... -
Seite 6: Bedienung
+49 (6158) 92980-0 3.0 Bedienung: WARNUNG Um Verletzungen von Augen, Gesicht und Haut zu vermeiden, Luftstrom nicht auf Personen richten WARNUNG Dieses Gerät darf nicht von Kindern ohne Aufsicht von Erwachsenen benutzt werden. 3.1 Tastenfunktionen: [-] vermindert den eingestellten Druck [+] erhöht den eingestellten Druck [i ] zeigt alternative Maßeinheiten an. -
Seite 7: Regelung Der Lautstärke
+49 (6158) 92980-0 3.2 Befüllen und Entleeren 3.2.1. Stellen Sie den gewünschten Druck ein, siehe hierzu Kapitel 3.1 für die Funktionen der einzelnen Tasten. 3.2.2. Kuppeln Sie den Schlauch an den Reifen, stellen Sie sicher, daß die Verbindung korrekt hergestellt ist. Luftaustritte führen zu einer fehlerhaften Messung –... -
Seite 8: Betriebsprogramme
Das Programm arbeitet automatisch als Reifenfüller mit Druckvorwahl wie unter 3.2, Seite 7, beschrieben. Soll aus Sicherheitsgründen der maximale Reifendruck begrenzt werden, so ist in der Druckluftzuleitung ein entsprechend eingestellter Druckregler, z.B. Rapid Modell RA-DR ½“, # 75 043 zu integrieren. Programm 2 - Manuelle Befüllung Mit diesem Programm arbeitet das Gerät wie ein einfacher Reifenfüller ohne... - Seite 9 +49 (6158) 92980-0 Programm 3 – Kalibriermanometer Mit dieser Einstellung kann das Gerät als sehr genaues Manometer mit verschiedenen Anzeigen verwendet werden. In diesem Programm ist lediglich die Taste [ i ] aktiv. Mit dieser können die unterschiedlichen Druckeinheiten, bar oder psi angezeigt werden.
- Seite 10 +49 (6158) 92980-0 Problem Mögliche Ursache Lösung keine Anzeige kein Stromanschluss Stromanschluss prüfen Der Befüllprozess startet Der R eifen hat weniger als Drücken sie die Taste [/]. nicht, obwohl der Druck 0,2 bar (3psi) eingestellt wurde und der Schlauch am R eifen Die Schlauchverbindung ist Ersetzen Sie die Schlauchverbindung angekuppelt wurde.
-
Seite 11: Verdrahtungsplan
Der Momentstecher ist durch eine Schraubverbindung mit dem Schlauch verbunden, einfach ab- und aufschrauben, fertig. 8.2. Austausch des Piepsers am 89 BEP / 89 FEB 8.2.1 Entfernen Sie die 4 Schrauben der Abdeckung 8.2.2 Entfernen Sie den Sicherungsring an der Außenseite der Abdeckung 8.2.3 Entfernen Sie den Piepser durch Anheben des Kabelblocks aus dem... -
Seite 12: Druckluftsysteme
+49 (6158) 92980-0 9.0 Druckluftsysteme Das nachstehende Kapitel ist dazu gedacht, einige grundlegende Informationen über Druckluftsysteme und den Gebrauch von digitalen Druckluftautomaten zu vermitteln Druckluftsysteme enthalten Wasser und Öl, das durch Kondensation bzw. durch den Kompressor in das System gelangt. Es ist wichtig, diese aus dem System zu filtern und abzuführen um die damit arbeitenden Geräte und auch 1. - Seite 13 +49 (6158) 92980-0 ACHTUNG Um Schäden am Gerät zu vermeiden darf der Lufteingangs- druck 10,3 bar nicht überschreiten. ACHTUNG Das Gerät kann nicht vom Betreiber selbst gewartet werden. Sofern erforderlich autorisiertes Unternehmen beauftragen. Jedes System beziehungsweise jede Installation eines digitalen Reifenfüllers ist unterschiedlich.
-
Seite 14: Garantie
+49 (6158) 92980-0 10.0 Garantie Garantiezeit ist 12 Monate ab Rechnungsdatum mit folgenden Einschränkungen: 9.1. sofern das Gerät nicht durch unsachgemäßen Gebrauch, fehlerhafte Installation, unsachgemäße Reparaturen und fehlerhafte Wartung oder Beschädigung zu Schaden gekommen ist, wird der Hersteller auf eigene Rechnung das defekte Gerät reparieren oder ersetzten (oder die Kosten der Reparatur bzw. - Seite 15 +49 (6158) 92980-0...
- Seite 16 +49 (6158) 92980-0 www.rapid-group.de• F a x : + 4 9 ( 6 1 5 8 ) 9 2 9 8 0 - 5 0 • info@rapid-group.de Rapid Group GmbH• Bahnhofstraße 53-55• 64560 Riedstadt• Telefon:+49 (6158) 92980-0•...
