BMW Motorrad 77 01 2 449 351 Werkstatt-Einbauanleitung
Abdeckung für lenkerende machined
Verwandte Anleitungen für BMW Motorrad 77 01 2 449 351
Inhaltszusammenfassung für BMW Motorrad 77 01 2 449 351

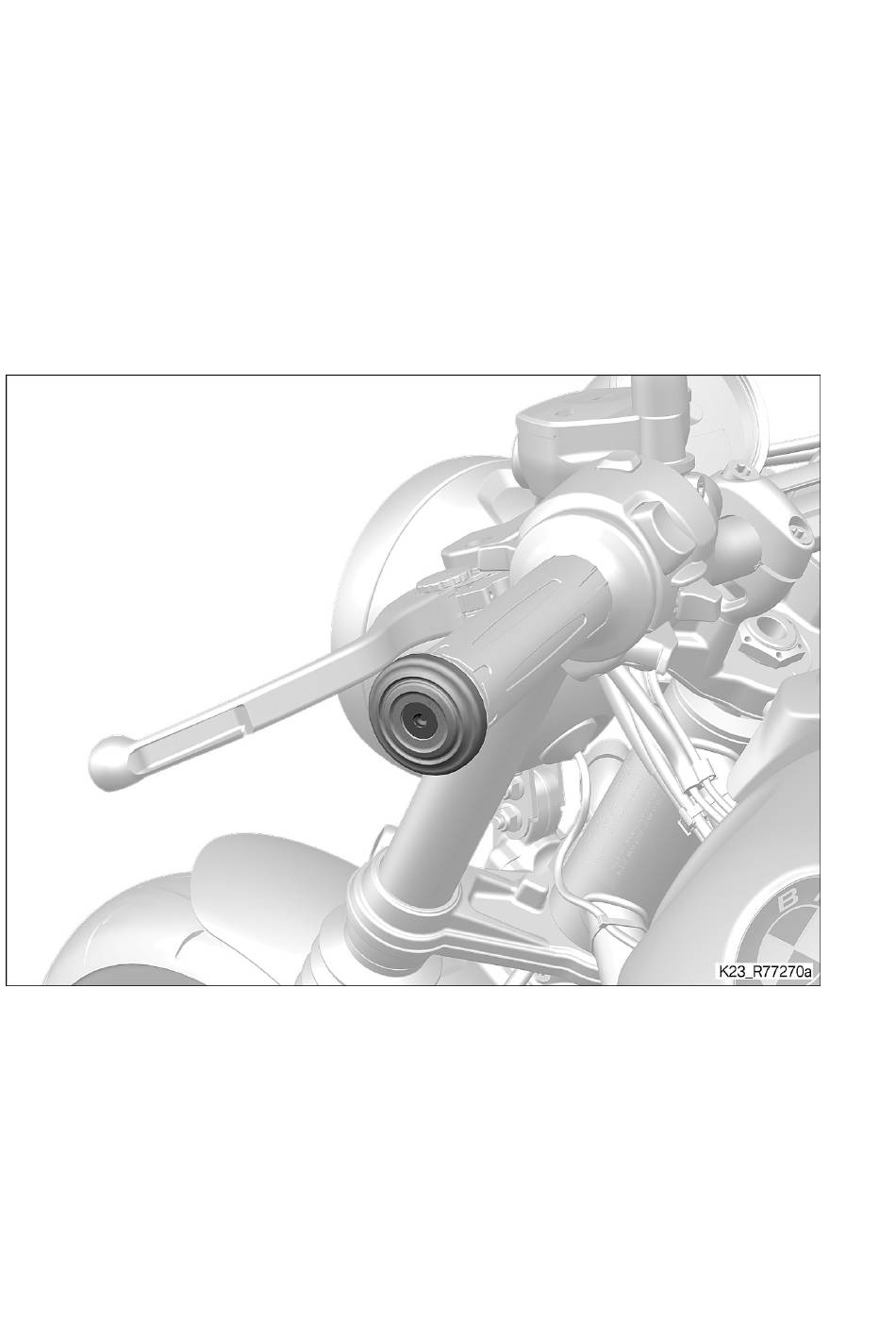

- Seite 1 BMW Motorrad Werkstatt-Einbauanleitung Abdeckung für Lenkerende Machined Bestell-Nr. 77 01 2 449 351 BMW Motorrad 07/2016...
- Seite 2 Lesen Sie diese Anleitung unbedingt vor Beginn der Einbauarbeiten sorgfältig und vollständig. BMW Motorrad empfiehlt, diesen Einbausatz von einer Fachwerkstatt mit dem erforderlichen Spezial- werkzeug einbauen zu lassen, am besten von einem BMW Motorrad Partner. Bei unsachgemäßem Einbau und unsachgemäßer Behandlung bestehen erhebliche Sicherheitsrisiken.
- Seite 3 Schraube M6 x 30mm 2 Stück Hülse 2 Stück Gewindehülse 2 Stück Zusätzlich wird benötigt Schraubensicherungsmittel Loctite 243, mittelfest 83 19 2 210 339 Allgemeine Hinweise ACHTUNG Unsicher abgestelltes Fahrzeug Bauteilschaden durch Umfallen Fahrzeug sicher abstellen. Bestell-Nr. 77 01 2 449 351 07/2016...
-
Seite 4: 77 22 017 Lenkerabschluss Einbauen
Die Abdeckung für Lenkerende Machined kann, bei zuge- lassenen Fahrzeugen, sowohl Lenkerabschlüsse, als auch Lenkergewichte ersetzen. Zusatzarbeiten: 46 52 510 Spezialwerkzeug Hinterradständer an- und abbauen (bei Motorrädern ohne Kippständer) Lenkerabschlüsse ausbauen Lenkerabschluss links (1) ausbauen. Lenkerabschluss rechts (1) ausbauen. Bestell-Nr. 77 01 2 449 351 07/2016... -
Seite 5: Alternativ: Lenkergewichte Ausbauen
Abdeckung für Lenkerende Machined (1) auf Schraube (2) stecken. Schraubensicherungsmittel auftragen. Schraubensicherungsmittel Loctite 243, mittelfest 83 19 2 210 339 Hülse (3) auf Schraube (2) stecken und Gewindehülse (4) leicht auf Schraube (2) schrauben, nicht festziehen. Bestell-Nr. 77 01 2 449 351 07/2016... -
Seite 6: Abdeckung Für Lenkerende Machined Einbauen
Abdeckung für Lenkerende Machined links (1) in gewünschte Position drehen und Schraube (2) festziehen. Anziehdrehmomente Abdeckung für Lenkerende Machined in Lenker M6 x 30 6 Nm mit Abde- ckung für Schraubensicherungsmit- Lenkerende tel (Loctite 243, mittel- Machined fest) Bestell-Nr. 77 01 2 449 351 07/2016... -
Seite 7: Endkontrolle Der Durchgeführten Arbeiten
Seitenstütze ausklappen. Kupplung ziehen. Startertaste betätigen. Starter läuft nicht. Seitenstütze einklappen. Startertaste bei gezogener Kupplung betätigen. Starter läuft. Resultat Nicht alle Prüfschritte wurden erfüllt. Maßnahme Die entsprechenden Bauteile mit BMW Motorrad Diagnose- system prüfen. Bestell-Nr. 77 01 2 449 351 07/2016... - Seite 8 Beachten Sie die für Ihr Land geltenden Zulassungsbestimmungen! Bestell-Nr. 77 01 2 449 351 07/2016...
