7.3 Dreiphasenanschluss

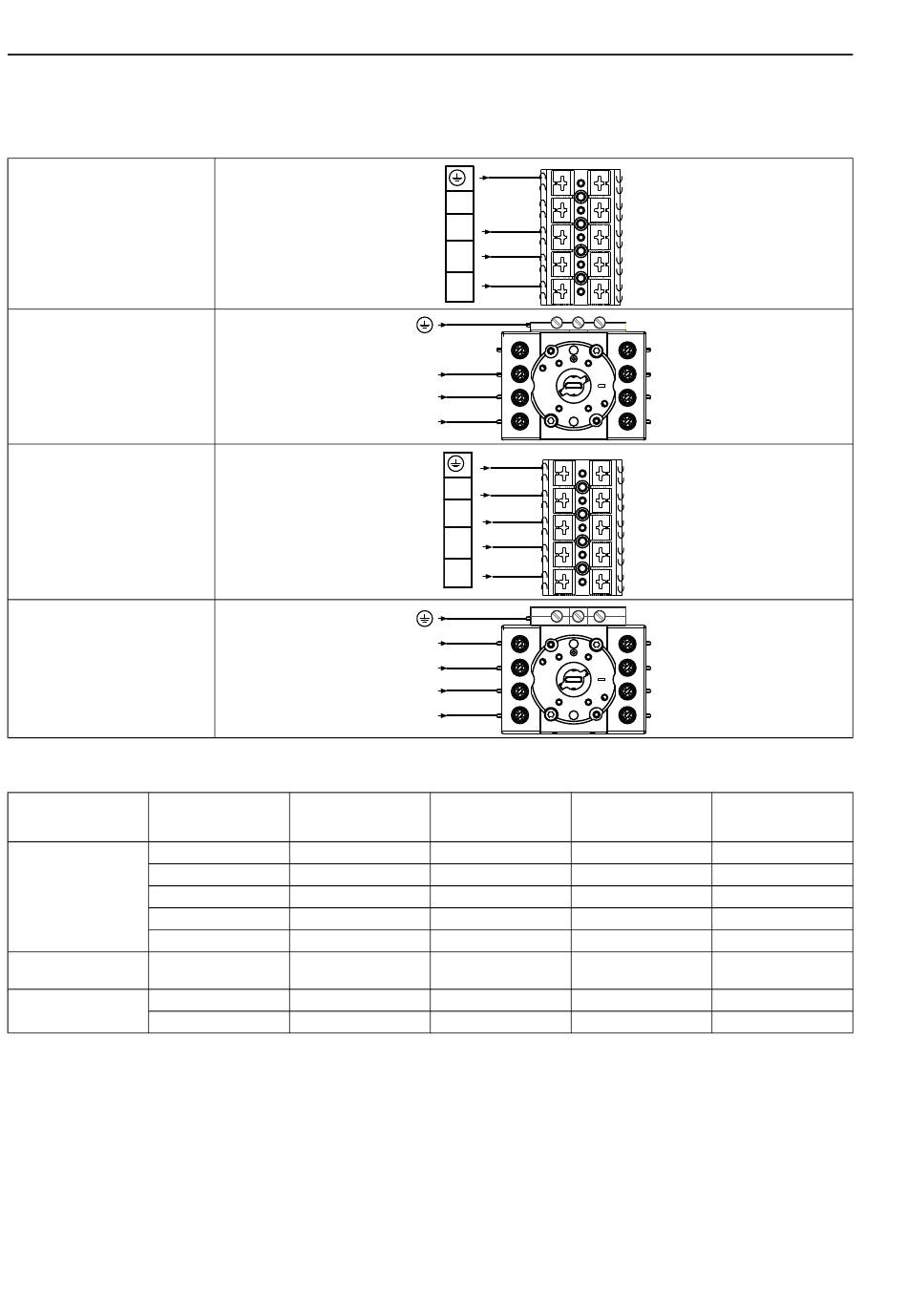

Entfernen Sie die Abdeckung von der Stromversorgungseinheit. Schließen Sie Erdungskabel und andere Kabel wie
dargestellt an.
3AC
3AC
3NAC
3NAC
7.4 Elektrische Anschlüsse
Heizung alternativ Netzspannung
Maschinen mit 220-240 V 1 ~
Elektroheizung
220-230 V 3~
240 V 3 ~
380 – 400V 3~
415/440/480 V 3 ~
Maschinen mit 220-480 V 1/3 ~
Gasheizung
Maschinen mit 220-240 V 1/1N 3 ~
Wärmepumpe
380-415 V 3N ~
* Gesamtleistung und empfohlene Sicherung hängen in diesen Fällen nicht von der Heizleistung ab.
Installationsanleitung
N
L1
L2
L3
L1
L2
L3
N
L1
L2
L3
N
L1
L2
L3
Hz Heizleistung
50/60 3,0/4,5/6,0
50/60 4,5/6,0
50/60 4,5/6,0
50/60 4,5 / 6,0
60 4,5/6,0
50/60
50/60
50/60
Gesamtleistung
kW kW
3,3/4,8/6,3
4,8/6,3
4,8/6,3
4,8 / 6,3
4,8/6,3
* 0,3
* 2,3
* 2,3
Empfohlene
Sicherung
A
16/25/35
16/20
16/16
10 / 10
10/10
10
10
10
