Heta Scan-Line 40 Bedienungsanleitung Seite 8

anScHLuSS deR eXTeRnen LuFTZuFuHR
(RauMLuFTunaBHÄnGiG)
Von der Außenseite des hint-
eren Specksteins zur Mitte des
Lochs zur Rohrdurchführung
durch den Boden sind es 140
Bagsiden af ovn med
mm. Das Rohr muss zu einem
fedtsten. Fedtstenen
rækker 10 mm ud
Flexrohr mit einem Durchmes-
over stål pladen som
ser von 100 mm passen.
udgør bunden
102 mm fra ydersiden på fedtstenen til midt hul for rør
gennemførelsen i gulvet. Røret skal passe til en flexrør på ø100

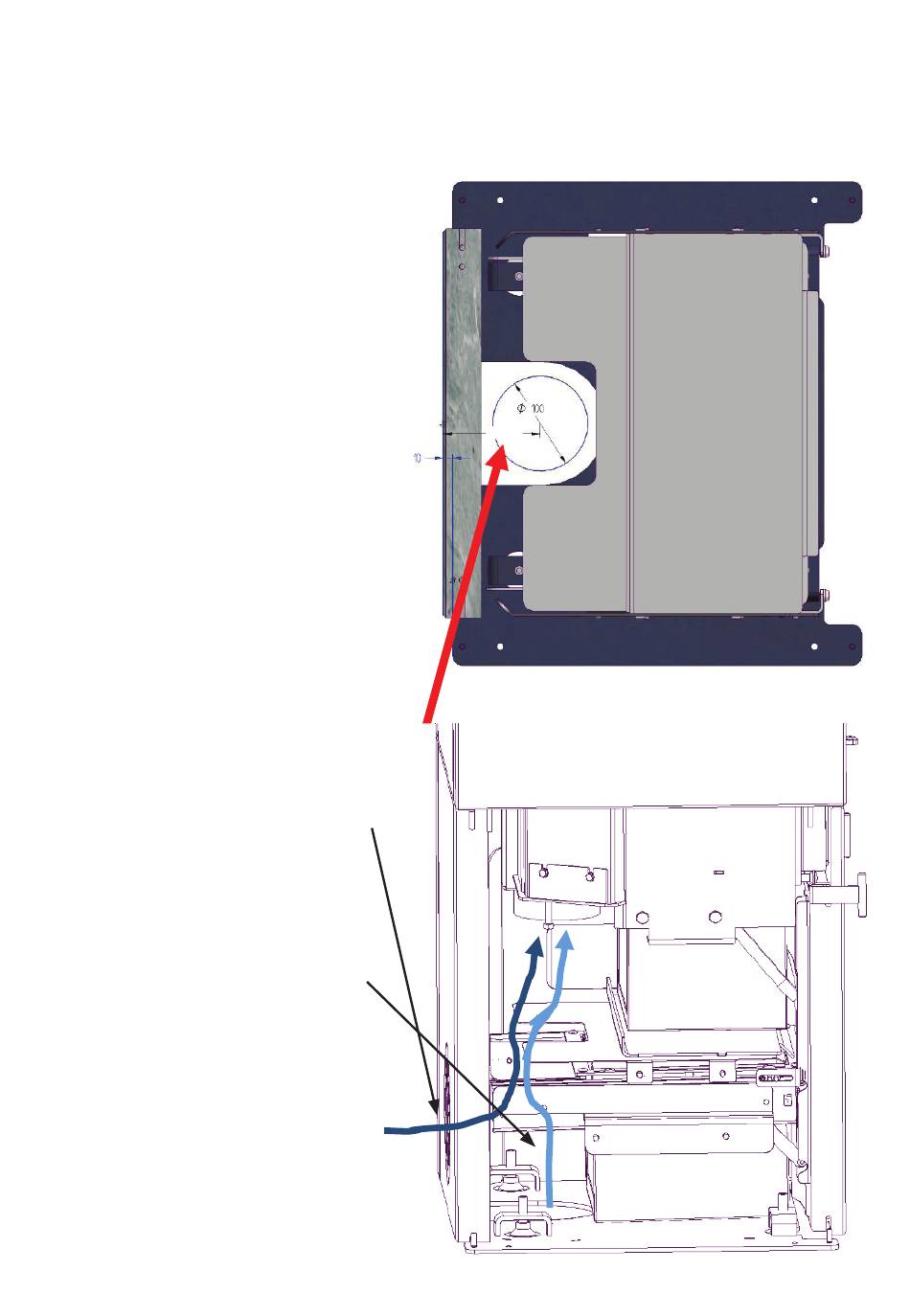

Bei externer Frischluftzufuhr
kann man ein Flexrohr von der
Luftregulierung zum Luftaus-
gang hinter dem Ofen mon-
tieren.
Alternativ kann die externe Fri-
schluft mit einem Flexrohr durch
den Boden zugeführt werden.
Wir empfehlen ein Aluflexrohr
mit einem Durchmesser von 100
mm und einer Temperaturbe-
ständigkeit von 200°.
Das Flexrohr wird nicht mitgeli-
efert, kann aber separat zu-
gekauft werden.
8
Snittet af ovnen er set fra oven og ned mod bunden (Gulvet)
102 mm fra ydersiden på fedtstenen til midt hul for rør
gennemførelsen i gulvet. Røret skal passe til en flexrør på ø100
Ovnen er forberedt for friskluftindtag
gennem en ø100 mm studs
Det anbefales at bruge aluflex slange Ø 100
mm, som tåler temperatur op til 200°
På billede til højre kan de to muligheder for
ekstern friskluft indtag ses.
140
Fronten af ovnen
Fronten
