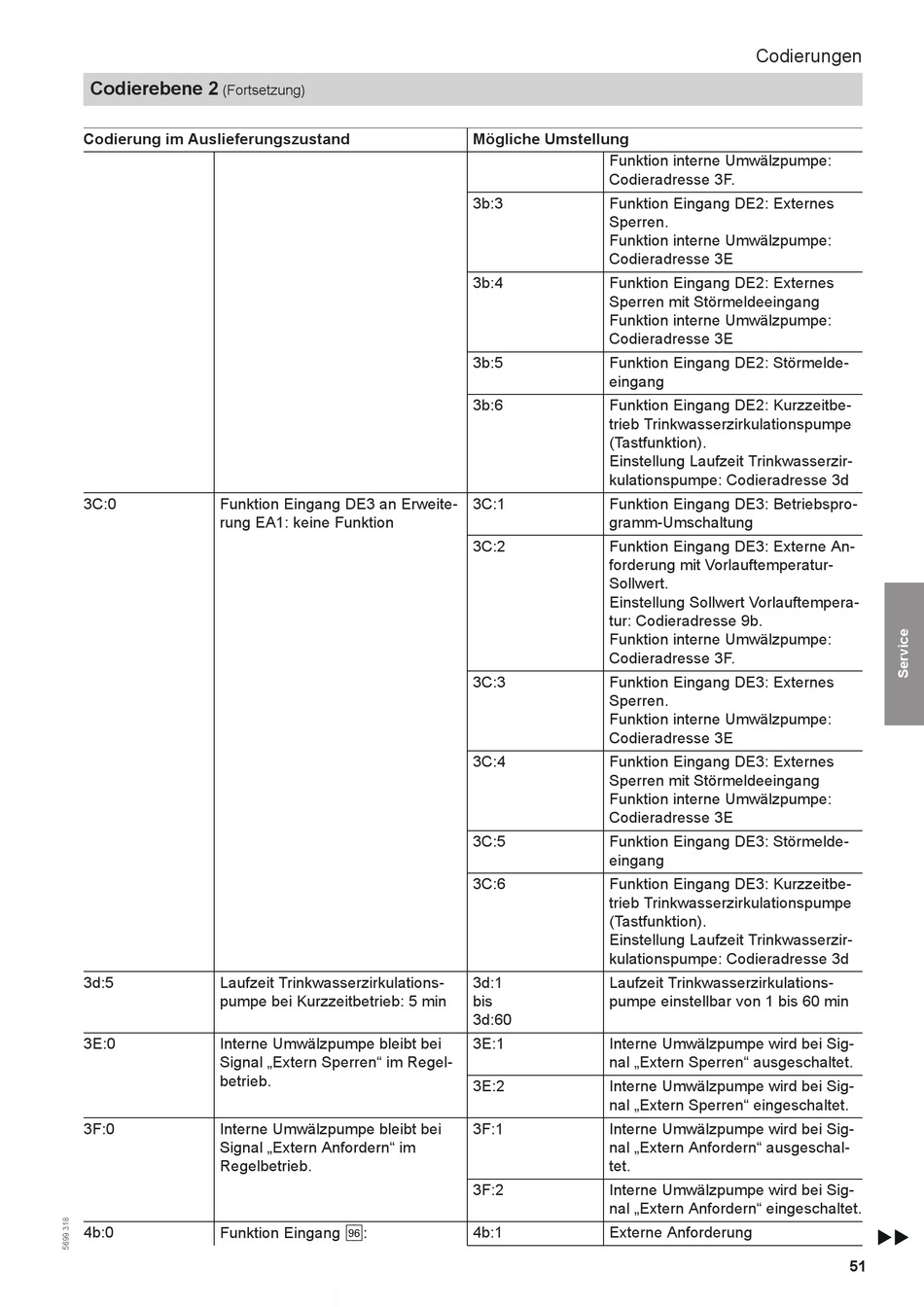

Viessmann VITODENS 222-F Montageanleitung Seite 52

Codierebene 2
(Fortsetzung)
Codierung im Auslieferungszustand
3C:0 Funktion Eingang DE3 an Erweite-
rung EA1: keine Funktion
3d:5 Laufzeit Trinkwasserzirkulations-
pumpe bei Kurzzeitbetrieb: 5 min
3E:0 Interne Umwälzpumpe bleibt bei
Signal „Extern Sperren" im Regel-
betrieb.
3F:0 Interne Umwälzpumpe bleibt bei
Signal „Extern Anfordern" im
Regelbetrieb.
4b:0 Funktion Eingang
Mögliche Umstellung
3b:3
3b:4
3b:5
3b:6
3C:1
3C:2
3C:3
3C:4
3C:5
3C:6
3d:1
bis
3d:60
3E:1
3E:2
3F:1
3F:2
: 4b:1
lH
Codierungen
Funktion interne Umwälzpumpe:
Codieradresse 3F.
Funktion Eingang DE2: Externes
Sperren.
Funktion interne Umwälzpumpe:
Codieradresse 3E
Funktion Eingang DE2: Externes
Sperren mit Störmeldeeingang
Funktion interne Umwälzpumpe:
Codieradresse 3E
Funktion Eingang DE2: Störmelde-
eingang
Funktion Eingang DE2: Kurzzeitbe-
trieb Trinkwasserzirkulationspumpe
(Tastfunktion).
Einstellung Laufzeit Trinkwasserzir-
kulationspumpe: Codieradresse 3d
Funktion Eingang DE3: Betriebspro-
gramm-Umschaltung
Funktion Eingang DE3: Externe An-
forderung mit Vorlauftemperatur-
Sollwert.
Einstellung Sollwert Vorlauftempera-
tur: Codieradresse 9b.
Funktion interne Umwälzpumpe:
Codieradresse 3F.
Funktion Eingang DE3: Externes
Sperren.
Funktion interne Umwälzpumpe:
Codieradresse 3E
Funktion Eingang DE3: Externes
Sperren mit Störmeldeeingang
Funktion interne Umwälzpumpe:
Codieradresse 3E
Funktion Eingang DE3: Störmelde-
eingang
Funktion Eingang DE3: Kurzzeitbe-
trieb Trinkwasserzirkulationspumpe
(Tastfunktion).
Einstellung Laufzeit Trinkwasserzir-
kulationspumpe: Codieradresse 3d
Laufzeit Trinkwasserzirkulations-
pumpe einstellbar von 1 bis 60 min
Interne Umwälzpumpe wird bei Sig-
nal „Extern Sperren" ausgeschaltet.
Interne Umwälzpumpe wird bei Sig-
nal „Extern Sperren" eingeschaltet.
Interne Umwälzpumpe wird bei Sig-
nal „Extern Anfordern" ausgeschal-
tet.
Interne Umwälzpumpe wird bei Sig-
nal „Extern Anfordern" eingeschaltet.
Externe Anforderung
