Verwandte Anleitungen für Sony PDW-U4
Inhaltszusammenfassung für Sony PDW-U4

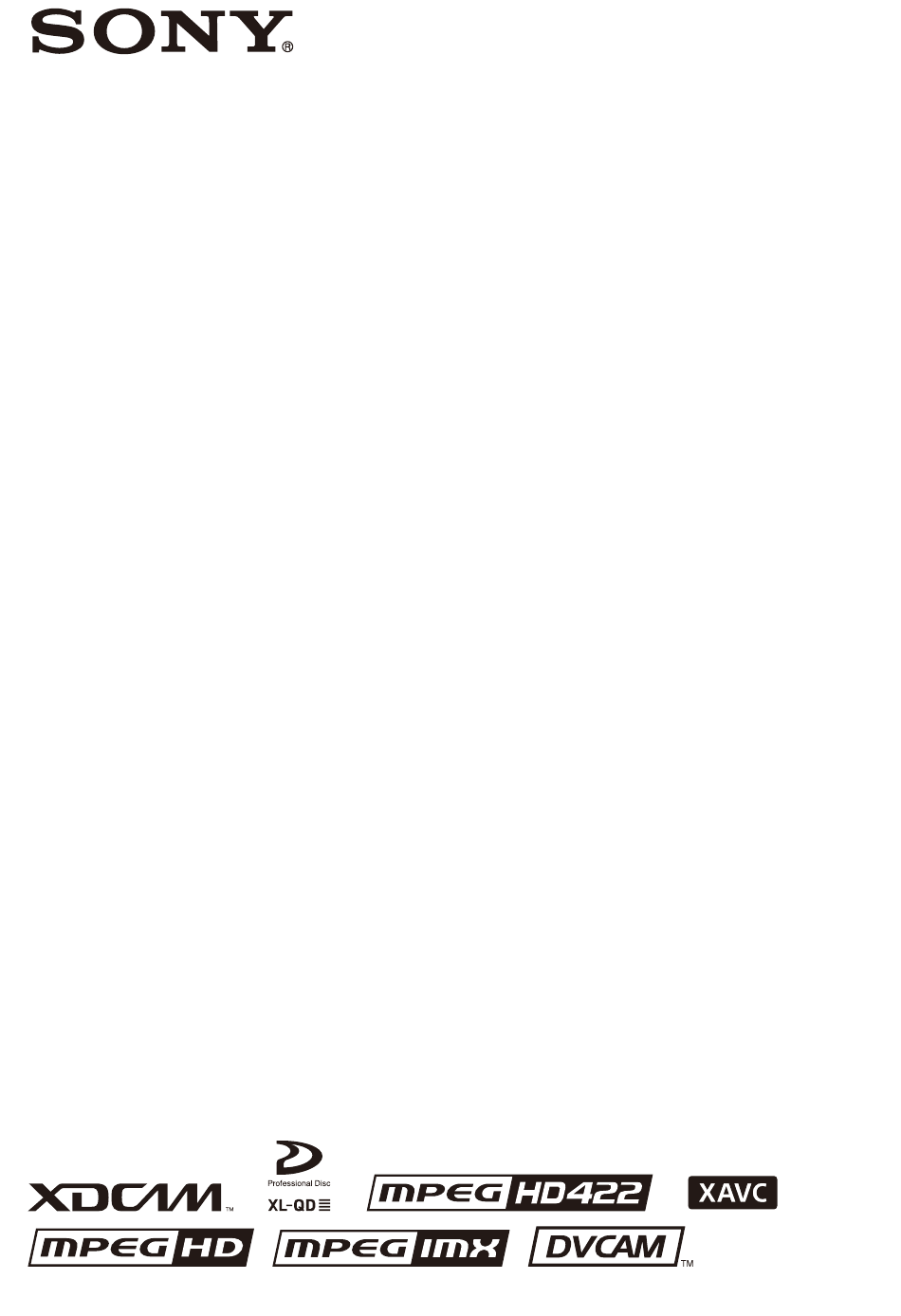

- Seite 1 5-019-793-31 (1) Professional Disc Drive Unit Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. PDW-U4 © 2020 Sony Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick .............. 3 Funktionen..............3 Anwendungsbeispiel............3 Empfohlene Software............. 4 Bezeichnungen und Funktionen der Teile .... 5 Vorderseite ..............5 Rückseite ................ 6 Vorbereitung ............7 Installation des Geräts ........... 7 Installation der Software ..........7 Verbindungen und Einstellungen ........7 Vorbereitungen für die Stromversorgung ..... -
Seite 3: Überblick
Die folgende Abbildung zeigt ein Beispielsystem zum Lesen oder Schreiben von Material, das mit einem XDCAM-Camcorder auf einem an dieses Gerät angeschlossenen Computer aufgezeichnet wurde. Stromversorgung über Netzteil Stromversorgung über USB PD-kompatibles Gerät XDCAM-Camcorder XDCAM-Camcorder Professional Disc Professional Disc Netzteil (mitgeliefert) PDW-U4 PDW-U4 USB 3.2- USB 3.2- und USB Lesen/Schreiben Lesen/Schreiben kompatibles PD-kompatibles Kabel... -
Seite 4: Empfohlene Software
Empfohlene Software Softwareliste Laden Sie die folgende Software von der Sony-Website für professionelle Produkte herunter, wenn Sie sie mit diesem Gerät verwenden möchten. Software Unterstütztes Funktion Quelle Betriebssystem XDCAM Drive Windows/Macintosh Grundlegende Software, mit der Sie dieses Gerät an Von der Website für Sony Creative Software einen Computer anschließen und mit einem XDCAM-... -
Seite 5: Bezeichnungen Und Funktionen Der Teile
Hilfedatei der Dienstprogramm-Software. Wenn die Anzeige viermal pro Sekunde blinkt und das Alarmprotokoll nicht überprüft werden kann, ist möglicherweise eine Fehlfunktion aufgetreten. Wenden Sie sich in diesem Fall an Ihre Sony-Kundendienstvertretung. Anzeige (Power) Wenn der Fehler behoben ist, erlischt die Anzeige. -
Seite 6: Rückseite
Kabelklemme Rückseite Verwenden Sie diese Klemme zum Sichern des USB-Kabels. Befestigen Sie das Kabel mit der Klammer wie in der folgenden Abbildung gezeigt. Taste (Power) Schaltet das Gerät ein und aus. Sicherheitssteckplatz USB-Anschluss (kompatibel zu USB 3.2 10 Gbit/s, In diesen Steckplatz kann ein handelsübliches kompatibel zu USB PD 3.0 (Sink-Modus, 20 V / 3 A oder ®... -
Seite 7: Vorbereitung
Sie Aufnahme und Wiedergabe zur Folge haben. die neue Version installieren. Entfernen Sie die alte Version der Sony XDCAM Drive Software mit der Option „Programme hinzufügen oder entfernen“ in der Systemsteuerung. Starten Sie anschließend den Computer neu. -
Seite 8: Vorbereitungen Für Die Stromversorgung
Die Stromversorgung erfolgt über den Hilfedatei der Dienstprogramm-Software. Gleichstromanschluss oder den USB-Anschluss (Seite 6) auf • Die nicht mehr vertriebenen Single-Layer-Discs von Sony der Rückseite des Geräts. sowie einige bis 2013 hergestellte Single-Layer-Discs und Wenn Sie die Stromversorgung über den Dual-Layer-Discs anderer Hersteller können nur... -
Seite 9: Auswerfen Von Discs Bei Ausgeschaltetem Gerät
Auswerfen von Discs bei ausgeschaltetem Unterseite der Disc Schreibschutzzunge Gerät Wenn Sie eine Disc in einer Situation auswerfen müssen, in der keine Stromversorgung möglich ist, können die Disc mit dem folgenden Notfallverfahren manuell auswerfen. Schalten Sie das Gerät aus. Nehmen Sie die Abdeckung des manuellen Auswurfmechanismus auf der Vorderseite wie in der Abbildung gezeigt ab. -
Seite 10: Verwenden Der Software
Verknüpfung auf dem Desktop erstellt haben, doppelklicken Sie auf das Symbol. • Klicken Sie auf dem Computer auf die Schaltfläche [Start] und wählen Sie dann „Sony XDCAM Drive“ > „XDCAM Drive Utility“. Auf einem Macintosh-Computer Öffnen Sie den Ordner, in dem die Dienstprogramm- Software installiert ist, und doppelklicken Sie auf die ausführbare Datei der Dienstprogramm-Software. -
Seite 11: Technische Daten
Aufnahme-/Wiedergabezeiten (Dual-Layer-Disc) Technische Daten XAVC AI 422 100 Mbit/s: ca. 46 min MPEG HD422 50 Mbit/s: ca. 95 min MPEG HD 35 Mbit/s: ca. 145 min 25 Mbit/s: ca. 190 min 18 Mbit/s: ca. 248 min Allgemein MPEG IMX 50 Mbit/s: ca. 100 min Spannungsversorgung Gleichspannung 19,5 V, USB PD 20 V 40 Mbit/s: ca. -
Seite 12: Lizenzen Für Quelloffene Software
Lizenzen für quelloffene Software TOPPERS/ASP Kernel (Release 1.7.0) TOPPERS/JSP Kernel (Release 1.4.3) Copyright (C) 2000-2003 by Embedded and Real-Time Systems Laboratory Toyohashi Univ. of Technology, JAPAN Copyright (C) 2004-2011 by Embedded and Real-Time Systems Laboratory Graduate School of Information Science, Nagoya Univ., JAPAN Copyright (C) 2007-2008 by TAKAGI Nobuhisa Copyright (C) 2004 by Atmark Techno, Inc. - Seite 13 Das in dieser Anleitung enthaltene Material besteht aus Informationen, die Eigentum der Sony Corporation sind, und ausschließlich zum Gebrauch durch den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt sind. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen anderen Zweck als die...
