Bauanleitung PiKoder/SSC PRO Entwicklungsboard
Bestückung der
Kondensatoren C4 und
C5

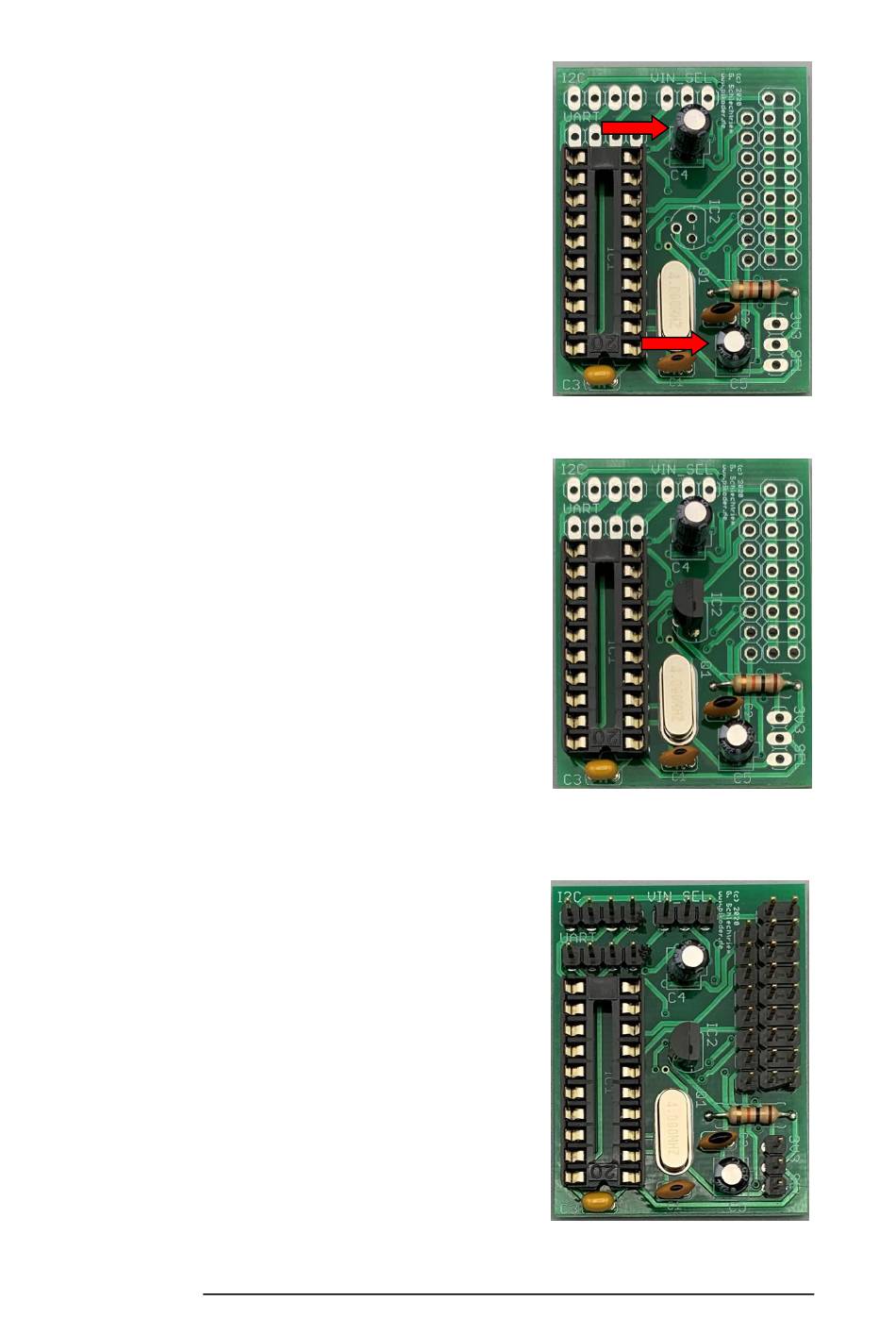

Als nächstes werden die noch fehlenden
Kondensatoren C4 und C5 eingesetzt.
Es handelt sich hierbei um gepolte Bau-
elemente, so dass die Ausrichtung beim
Einstzen zu beachten ist. Der rote Pfeil
zeigt jeweils den - Pol an.
Bestückung des
Spannungsreglers IC2
Bestücken Sie nun den Spannungsregler
IC2. Da es sich hierbei wiederum um ein
gepoltes Bauelement handelt, ist der
Regler entsprechend dem Bestückungs-
aufdruck auf der Leiterplatte einzuset-
zen.
Bestückung der
Stiftleisten
Bestücken Sie nun die Platine mit den
diversen Stiftleisten.
