Entwicklungsboard PiKoder/SSC PRO Bauanleitung

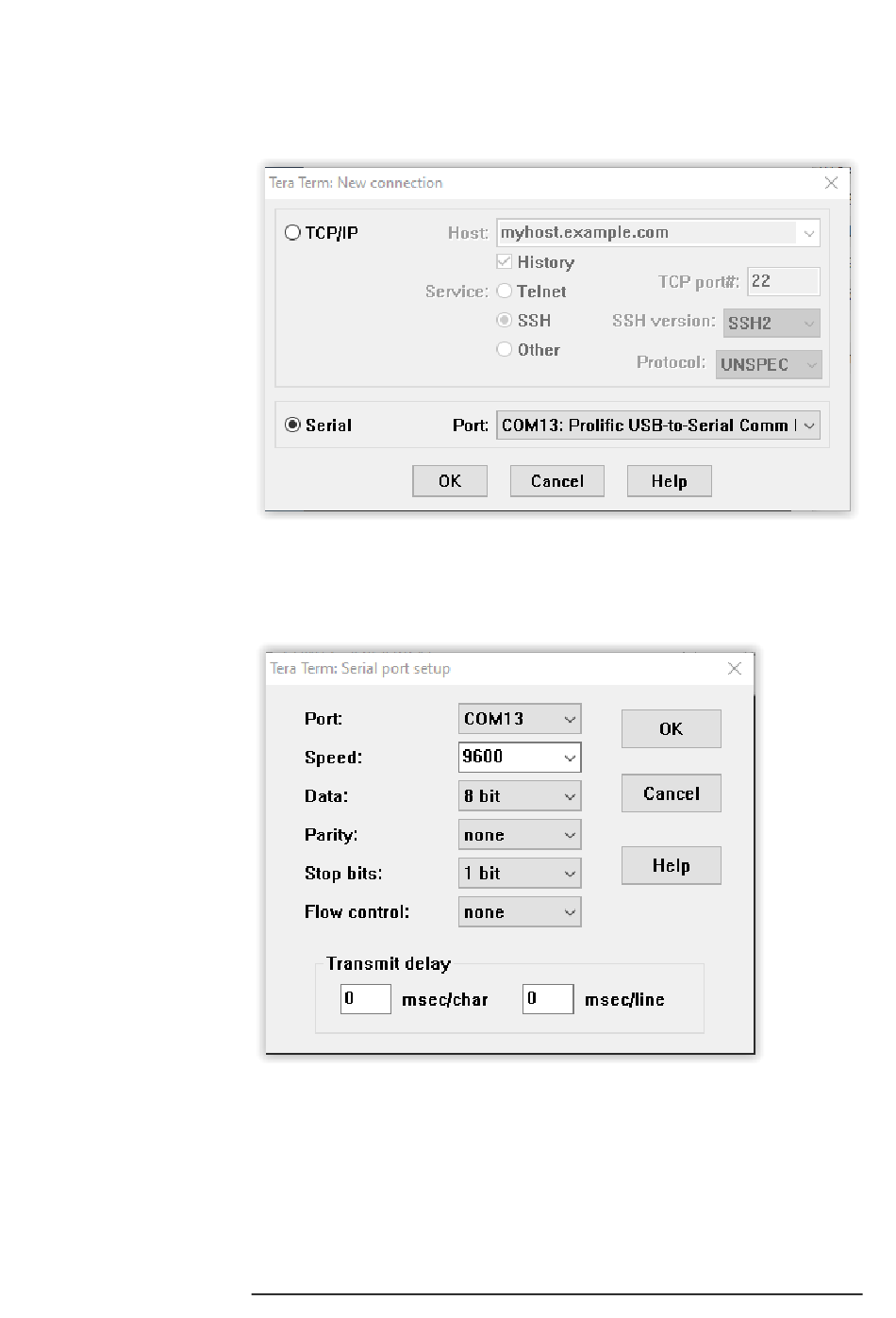

Beim Programmaufruf legen Sie zunächst fest, ob Sie eine TCP/IP oder eine Seri-
al-Verbindung bedienen wollen – bitte wählen Sie Serial und den Port, mit dem Sie
Ihren Adapter verbunden haben (im Beispiel COM13).
Danach ist die serielle Schnittstelle auf die Übertragungsparameter des
PiKoder/SSC PRO einzustellen. Hierzu wählen Sie „Setup", dann „Serial port..."
und erhalten ein Fenster, wie im folgenden Bild:
Überprüfen Sie, ob die richtige Schnittstelle ausgewählt ist und stellen Speed (Baud
rate) auf 9600. Klicken Sie dann OK.
Die nächste Einstellung betrifft das Terminal selbst. Nachdem Sie erneut „Setup"
und dann „Terminal..." gewählt haben, erscheint folgendes Fenster:
