Entwicklungsboard PiKoder/SSC PRO Bauanleitung

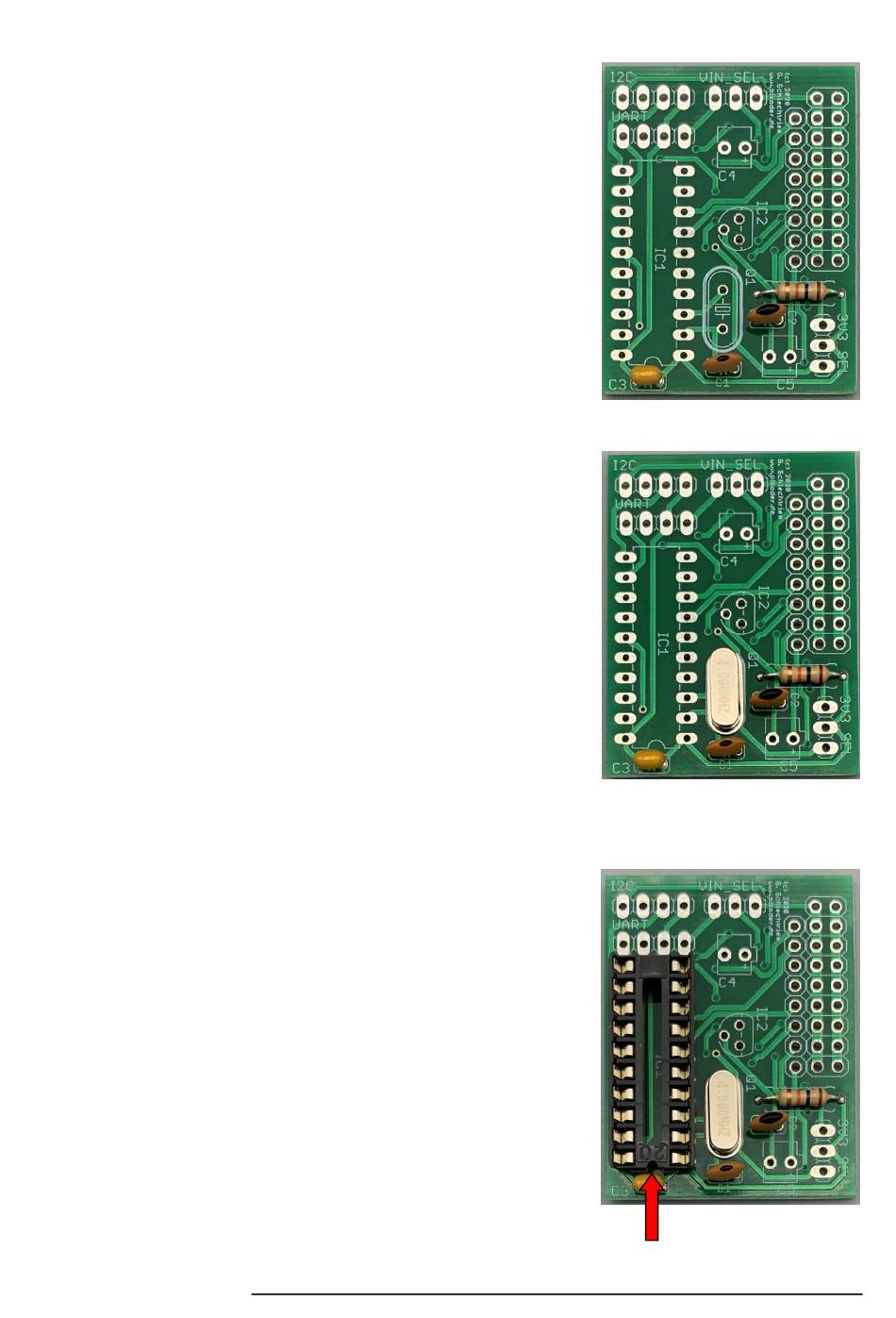

Bestückung der
Kondensatoren C1, C2
und C3
Nun werden die Kondensatoren C1, C2
und C3 eingesetzt und die Anschlüsse
wiederum leicht angewinkelt, um das
Herausfallen zu verhindern. Es handelt
sich bei allen drei Kondensatoren um
ungepolte Keramikkondensatoren – von
daher ist die Ausrichtung egal.
Bestückung des Quarzes
Es folgt das Einsetzen und Verlöten des
Quarzes- auch hier ist die Ausrichtung
unkritisch.
Bestückung des IC Sockels
Stecken Sie die Fassung für den Con-
troller in die entsprechende Position auf
der Bestückungsseite der Leiterplatte.
Beachten Sie hierbei die Einkerbung (im
Bild unten auf der linken Seite) oder
sonstige Kennzeichnung an der Stirnsei-
te der Fassung. Dies ist die Markierung
(PIN1) für das IC, welches später einzu-
setzen ist.
Um zu verhindern, dass beim Herum-
drehen der Platine zum Löten die Fas-
sung wieder herausfällt, werden zwei
schräg gegenüberliegende Pins der Fas-
sung umgebogen und danach werden
alle Anschlüsse verlötet.
7
