Aufbau

Die folgenden Abschnitte beschreiben die Montage der Bauelemente auf der Plati-
ne. Alle Bauteile befinden sich auf der Bestückungsseite und der Bestückungsvor-
gang selbst wird durch den Bestückungsaufdruck der Leiterplatte unterstützt. Die
Reihenfolge der Bestückung hängt von der Höhe der Bauteile ab – es gilt grund-
sätzlich, dass zunächst die flachsten Bauteile bestückt werden.

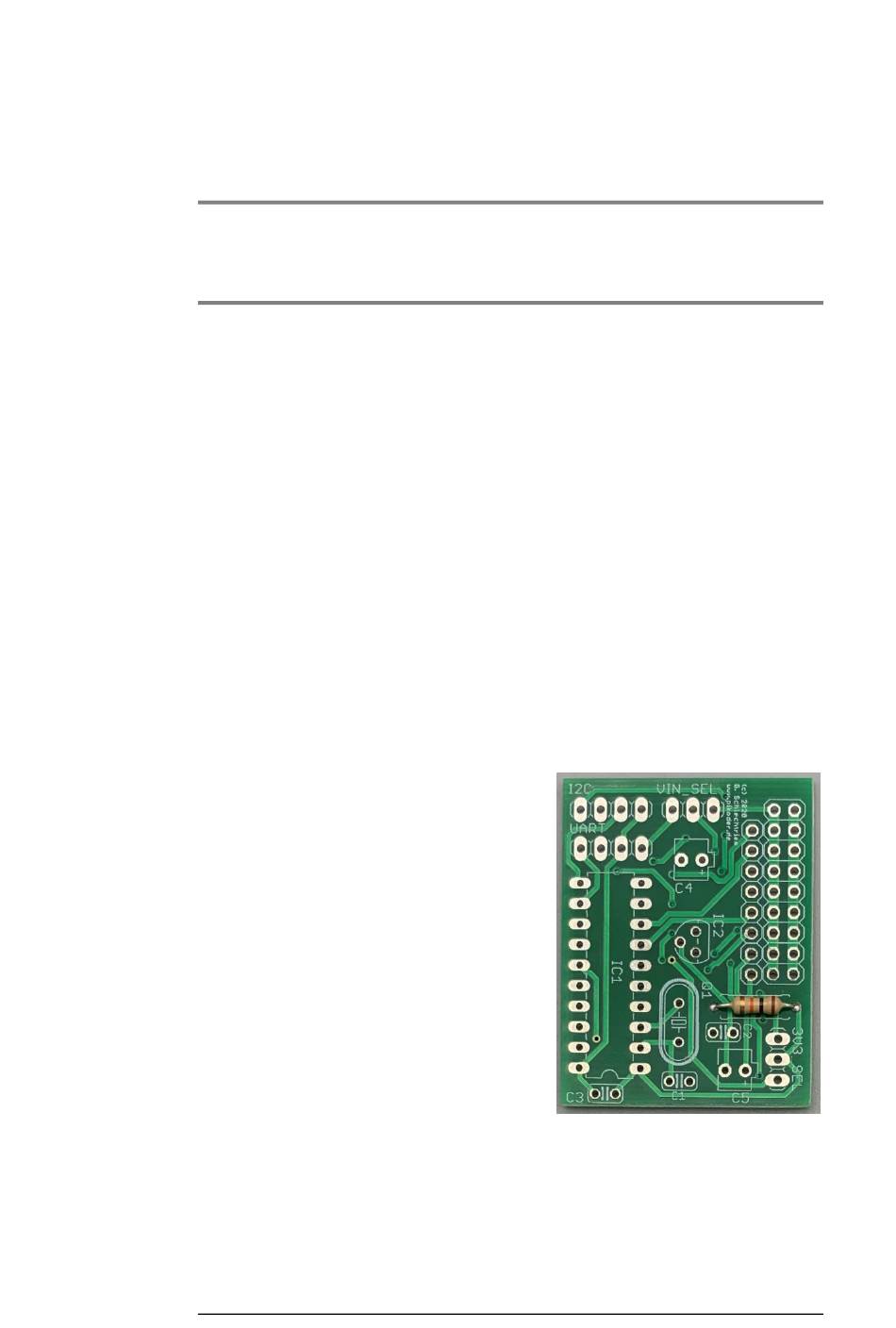

Widerstand R1

Zuerst wird der Widerstand R1 bestückt.
Hierzu werden die Anschlussdrähte
entsprechend dem Rastermaß rechtwin-
kelig abgebogen und in die vorgesehenen
Bohrungen laut Bestückungsaufdruck
gesteckt. Damit die Bauteile beim Um-
drehen der Platine nicht herausfallen,
biegen Sie die Anschlussdrähte ca 45°
auseinander und verlöten diese dann
sorgfältig mit den Leiterbahnen auf der
Rückseite der Platine. Anschließend
werden die überstehenden Drähte abge-
schnitten.
