PiKoder SSC PRO Bauanleitung
Inhaltszusammenfassung für PiKoder SSC PRO

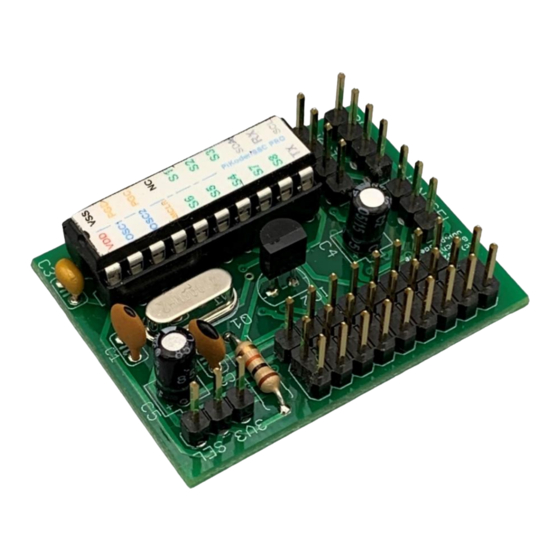

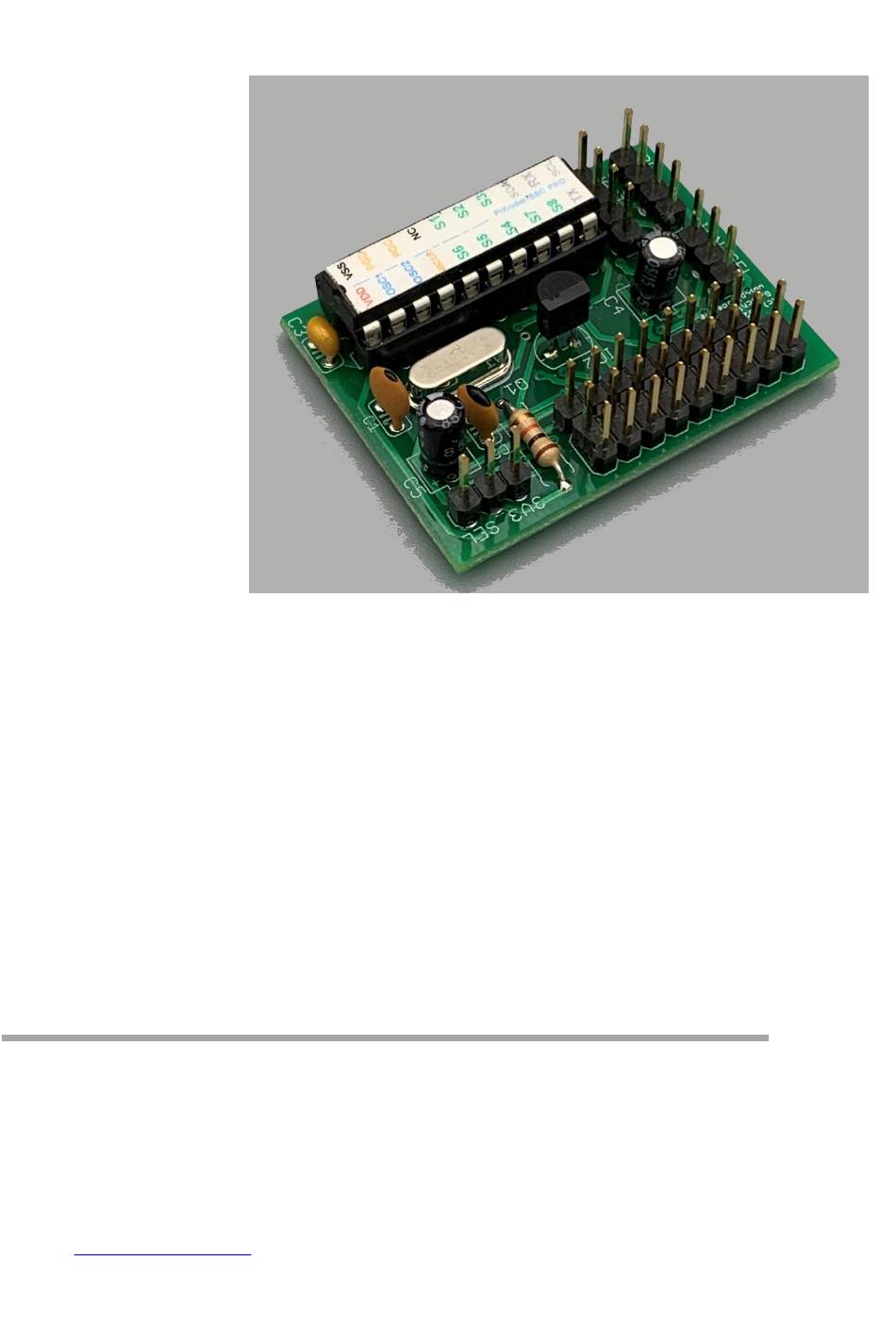

- Seite 1 PiKoder/SSC PRO Entwicklungsboard Bauanleitung Version 1.0b Stand 10/2020 Gregor Schlechtriem webmaster@pikoder.de www.pikoder.de...
-
Seite 2: Inhaltsverzeichnis
Bauanleitung PiKoder/SSC PRO Entwicklungsboard Inhaltsverzeichnis Allgemeine Hinweise Bausatzumfang und Hilfsmittel Stückliste Entwicklungsboard PiKoder/SSC PRO ........4 Aufbau Widerstand R1 ......................6 Bestückung der Kondensatoren C1, C2 und C3 ........... 7 Bestückung des Quarzes ..................7 Bestückung des IC Sockels ................... 7 Bestückung der Kondensatoren C4 und C5 ........... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Bevor Sie mit dem Aufbau des Entwicklungsboard für den PiKoder/SSC PRO beginnen, empfiehlt es sich, dass Sie diese Bauanleitung erst einmal bis zum Ende durchlesen. Sie wissen dann, worauf es ankommt und vermeiden dadurch von vornherein Fehler, die manchmal nur noch mit viel Aufwand zu beheben sind. -
Seite 4: Bausatzumfang Und Hilfsmittel
Bausatzumfang und Hilfsmittel Der vorliegende Bausatz enthält alle benötigten Komponenten zum Aufbau eines Entwicklungsboards für den PiKoder/SSC PRO einschließlich des bereits pro- grammierten Microcontrollers PIC16F690. Bitte überprüfen Sie zunächst die Voll- ständigkeit anhand der folgenden Stückliste. Stückliste Entwicklungsboard PiKoder/SSC PRO √... - Seite 5 Darüber hinaus werden für den Aufbau dieses Bausatzes folgende Hilfsmittel be- nötigt: 1. Elektroniklötkolben 2. Elektroniklötzinn 3. Seitenschneider zur Kürzung der Bauteilanschlüsse Für die Inbetriebnahme des PiKoder/SSC PRO werden zusätzlich noch benötigt: 1. UART auf USB-Schnittstellenwandler 2. PC mit Anwendungssoftware (Download aus dem Internet)
-
Seite 6: Aufbau
Aufbau Die folgenden Abschnitte beschreiben die Montage der Bauelemente auf der Plati- ne. Alle Bauteile befinden sich auf der Bestückungsseite und der Bestückungsvor- gang selbst wird durch den Bestückungsaufdruck der Leiterplatte unterstützt. Die Reihenfolge der Bestückung hängt von der Höhe der Bauteile ab – es gilt grund- sätzlich, dass zunächst die flachsten Bauteile bestückt werden. -
Seite 7: Bestückung Der Kondensatoren C1, C2 Und C3
Entwicklungsboard PiKoder/SSC PRO Bauanleitung Bestückung der Kondensatoren C1, C2 und C3 Nun werden die Kondensatoren C1, C2 und C3 eingesetzt und die Anschlüsse wiederum leicht angewinkelt, um das Herausfallen zu verhindern. Es handelt sich bei allen drei Kondensatoren um ungepolte Keramikkondensatoren – von daher ist die Ausrichtung egal. -
Seite 8: Bestückung Der Kondensatoren C4 Und C5
Bauanleitung PiKoder/SSC PRO Entwicklungsboard Bestückung der Kondensatoren C4 und Als nächstes werden die noch fehlenden Kondensatoren C4 und C5 eingesetzt. Es handelt sich hierbei um gepolte Bau- elemente, so dass die Ausrichtung beim Einstzen zu beachten ist. Der rote Pfeil zeigt jeweils den - Pol an. -
Seite 9: Bestückung Des Controllers
Entwicklungsboard PiKoder/SSC PRO Bauanleitung Bestückung des Controllers Als letzter Schritt wird der Controller in seine Fassung eingesetzt. Hierbei ist die Ausrichtung zu beachten (Kerbe im Controllergehäuse muss mit Markierung der IC-Fassung übereinstimmen, siehe roten Pfeil in der Abbildung). - Seite 10 Bauanleitung PiKoder/SSC PRO Entwicklungsboard - Diese Seite wurde absichtlich frei gelassen. -...
-
Seite 11: Inbetriebnahme
über das USB-Kabel. Verbindung Entwicklungsboard und PC Für die Verbindung zwischen dem PiKoder/SSC PRO und dem PC ist ein USB- UART-Adapter mit einem 3,3 Volt Signalpegel erforderlich wie beispielsweise das im Bild auf der folgenden Seite dargestellte Kabel. Solche Adapter sind u.a. bei eBay erhältlich bzw. - Seite 12 Bauanleitung PiKoder/SSC PRO Entwicklungsboard Im nachfolgenden Bild ist die hardwaremässige Verbindung zwischen dem Adap- ter und der Entwicklungsboard dargestellt. Bitte beachten Sie die Position der Jumper (rote Pfeile im Bild – für eine genauere Erläuterung s. den Abschnitt mit den Entwicklungsboard Konfigurationen).
- Seite 13 Ihren Adapter verbunden haben (im Beispiel COM13). Danach ist die serielle Schnittstelle auf die Übertragungsparameter des PiKoder/SSC PRO einzustellen. Hierzu wählen Sie „Setup“, dann „Serial port…“ und erhalten ein Fenster, wie im folgenden Bild: Überprüfen Sie, ob die richtige Schnittstelle ausgewählt ist und stellen Speed (Baud rate) auf 9600.
- Seite 14 Hierzu geben Sie nacheinander ?, 0, und 1? ein. Nach der Eingabe ist keine <enter> erforderlich. Das erwartete Verhalten sehen Sie im folgenden Bild. Die Ausgabe zeigt den PiKoder Typ (SSC PRO), die Firmware Version (1.02) und den Impulswert für Kanal 1 (1500 µs) an. Die weiteren Befehle und Optionen entnehmen Sie bitte dem User Manual des PiKoder/SSC PRO.
-
Seite 15: Entwicklungsboard Konfigurationen
Board bzw. das Board selbst oder in der externen Beschaltung zerstö- ren könnten. Üblicherweise wird der PiKoder/SSC PRO zunächst mit dem PiKoder Control Center (PCC) programmiert. Hierzu wird eine Verbindung mit dem PC über einen USB-UART-Adapter hergestellt. Im Einsatz erfolgt dann eine Ansteuerung über den I2C Bus. - Seite 16 Bauanleitung PiKoder/SSC PRO Entwicklungsboard Die folgenden Konfigurationen sind vorgesehen: Verbindung mit einem PC (Ansteuerung über UART mit PCC oder einer Terminalanwendung) mit Spannungsversorgung über USB Verbindung mit einem PC (Ansteuerung über UART mit PCC oder einer Terminalanwendung) mit Spannungsversorgung über Servobatterie (4,8 …...
- Seite 17 Entwicklungsboard PiKoder/SSC PRO Bauanleitung Verbindung mit dem PC (Ansteuerung über UART mit PCC oder einer Terminalanwendung) mit Spannungsversorgung über USB Verbindung mit dem PC (Ansteuerung über UART mit PCC oder einer Terminalanwendung mit Spannungsversorgung über Servobatterie Ansteuerung und Spannungsversorgung über I2C (3,3 oder 5 Volt)
-
Seite 18: Anschlußbelegung
Anschlußbelegung... - Seite 19 Schaltung...
