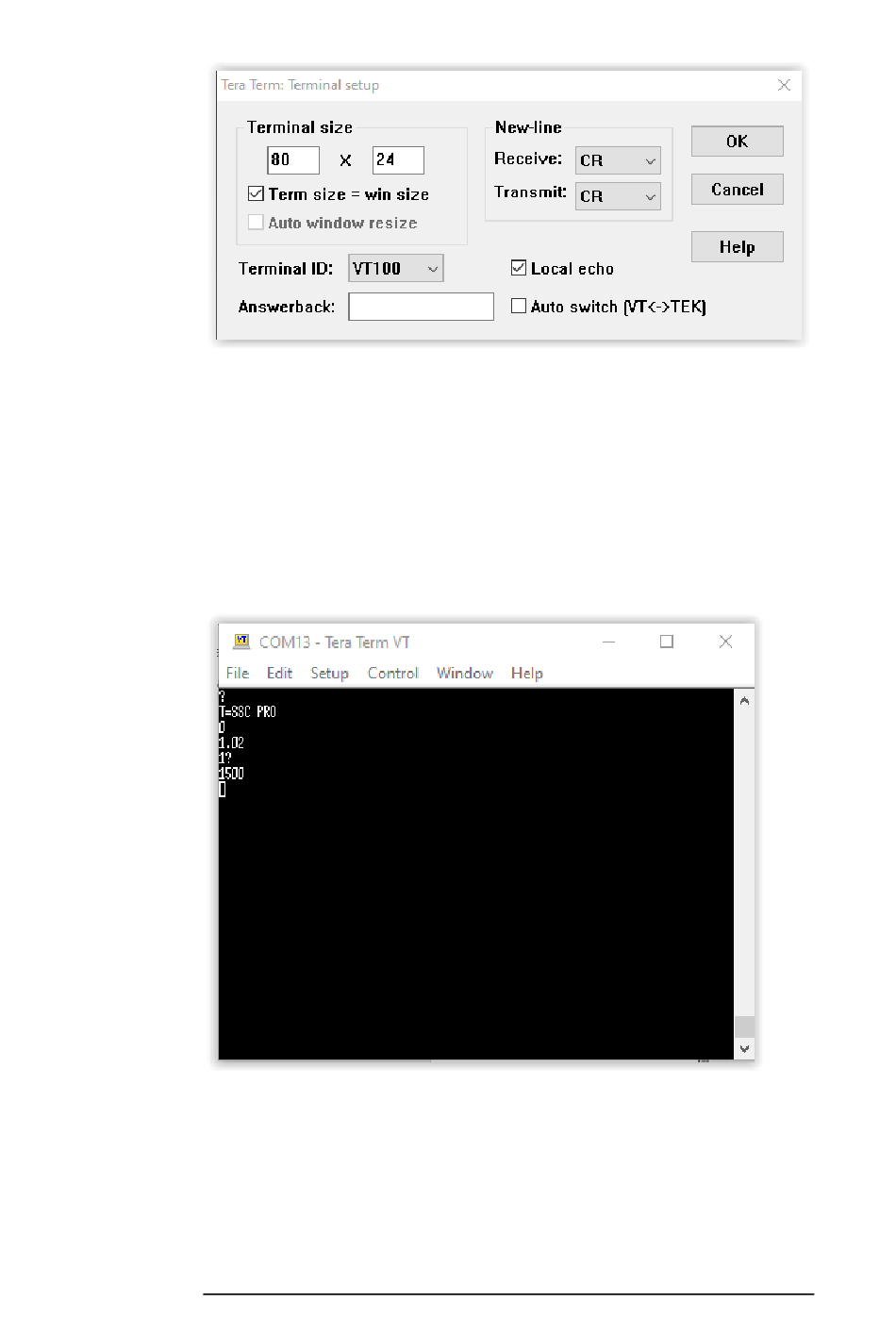

Überprüfen und übernehmen Sie die Einstellungen gemäß Bild und bestätigen die
Auswahl mit OK.
Nun ist das Terminal für die Kommunikation mit dem PiKoder/SSC PRO bereit
und Sie können die Programmierung nach einem Reset des Controllers (rotes Ka-
bel kurz abziehen und wieder aufstecken) starten. Verifizieren Sie nun den
PiKoder, die Firmwareversion und testhalber auch der Impulswert für einen Ka-
nal. Hierzu geben Sie nacheinander ?, 0, und 1? ein. Nach der Eingabe ist keine
<enter> erforderlich. Das erwartete Verhalten sehen Sie im folgenden Bild.
Die Ausgabe zeigt den PiKoder Typ (SSC PRO), die Firmware Version (1.02) und
den Impulswert für Kanal 1 (1500 µs) an. Die weiteren Befehle und Optionen
entnehmen Sie bitte dem User Manual des PiKoder/SSC PRO.
Mit diesem Test haben Sie die ordnungsgemässe Funktion des Evaluationboards
(Controller und Spannungsanpassung funktionieren) überprüft.
