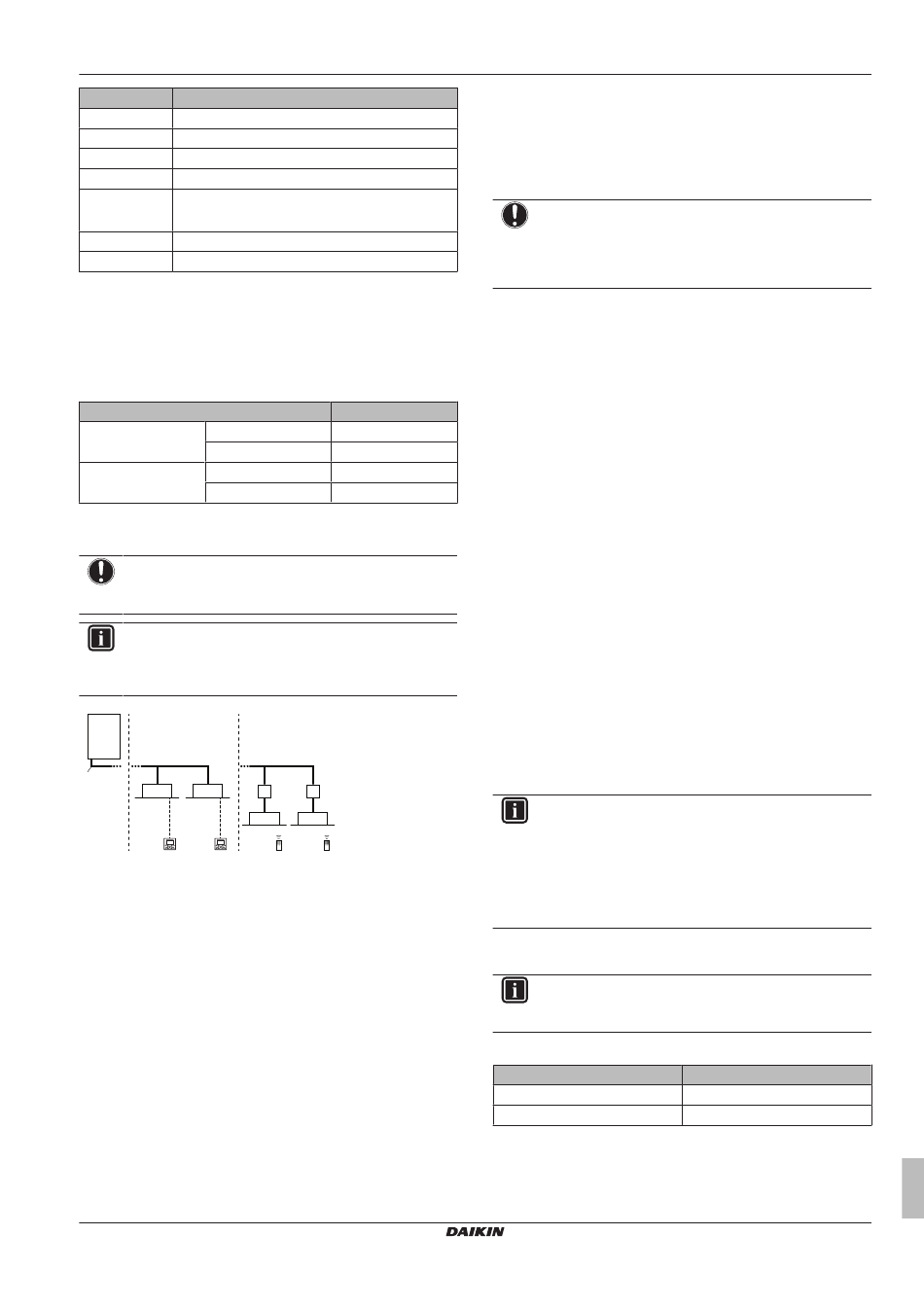

Code
S Baureihe S
Q Kältemittel R410A
4~6 Leistungsklasse
T7 Baureihe VRV IV
V1 Stromversorgung
Y1
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
4.3 Über die Außeneinheit
Die Installationsanleitung gilt
Wärmepumpensystem VRV IV-S.
Diese Geräte sind für die Außeninstallation und werden für Luft-Luft-
Wärmepumpensysteme verwendet.
Spezifikationen
Leistung Heizen
Kühlen
Auslegungstemperatu Heizen
r Umgebung
Kühlen
4.4

Systemanordnung

HINWEIS
Das System darf nicht bei Temperaturen unter –15°C
aufgebaut werden.
INFORMATION
Inneneinheiten können nicht beliebig kombiniert werden;
Richtlinien dazu siehe "4.5.2 Mögliche Kombinationen von
Inneneinheiten" auf Seite 9.
a
b c c
f
d d
a VRV IV-S Wärmepumpen-Außeneinheit
b Kältemittelrohre
c VRV Inneneinheit mit direkter Dampfdehnung (DX)
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
e BP-Box (erforderlich zum Anschluss von Inneneinheiten
mit direkter Dampfdehnung (RA) von Residential Air (SA)
oder Sky Air (DX))
f Inneneinheiten mit direkter Dampfdehnung (RA) von
Residential Air (DX)
g Benutzerschnittstelle (drahtlos, je nach Typ der
Inneneinheit dediziert)
RXYSQ4~6T7V1B+Y1B
VRV IV-S System Klimagerät
4P404676-1 – 2015.05
Erklärung
für das inverterbetriebene
RXYSQ4~6
14,2~18 kW
12,1~15,5 kW
–20~15,5°C
Feucht
–5~46°C D
Tr
e e
f
g g
4 Über die Geräte und Optionen
4.5 Kombinieren von Geräten und
Optionen
4.5.1 Über das Kombinieren von Einheiten und
Optionen
HINWEIS
Damit gewährleistet ist, dass Ihre Systemeinrichtung
(Außeneinheit + Inneneinheit(en)) funktioniert, richten Sie
sich nach den jüngsten technischen Datenbuch für die
VRV IV-S Wärmepumpe.
Das VRV IV-S Wärmepumpensystem
Inneneinheit-Typen kombiniert
Verwendung von R410A konzipiert.
Eine Übersicht über die verfügbaren Einheiten finden Sie im
Produktkatalog für das VRV IV-S.
In einer Übersicht wird gezeigt, welche Inneneinheit-Außeneinheit-
Kombinationen erlaubt sind. Nicht alle Kombinationen sind erlaubt.
Sie sind abhängig von Regeln (Kombinationen bestehend aus
Außen- und Inneneinheiten,
Inneneinheiten usw.), die im technischen Datenbuch angegeben
sind.
4.5.2 Mögliche Kombinationen von
Inneneinheiten
Allgemein können folgende Typen von Inneneinheiten an das VRV
IV-S Wärmepumpensystem angeschlossen werden. Die Liste ist
nicht abschließend und ist abhängig von Kombinationen der Modelle
sowohl bei Außeneinheiten als auch bei Inneneinheiten.
▪ VRV Inneneinheit mit direkter Dampfdehnung (DX) (DX - Direct
Expansion) (Luft-zu-Luft-Anwendungen).
▪ SA/RA Inneneinheiten mit direkter Dampfdehnung (DX) (DX -
Direct Expansion) von Residential Air oder Sky Air. Nachfolgend
bezeichnet als RA DX Inneneinheiten. Diese Inneneinheiten
erfordern eine BP-Box.
▪ AHU (Luft-zu-Luft-Anwendungen):
erforderlich, je nach Anwendung.
▪ Luftvorhang (Luft-zu-Luft-Anwendungen):
(Biddle), je nach Anwendung.
INFORMATION
▪ Die Kombination der Inneneinheiten VRV DX und
RA DX ist unzulässig.
▪ Die Kombination der Inneneinheiten RA DX und AHU
ist unzulässig.
▪ Die Kombination der RA DX und Luftvorhang-
Inneneinheiten ist unzulässig.
4.5.3 Mögliche Optionen für die Außeneinheit
INFORMATION
Die jüngsten Optionsbezeichnungen
technischen Datenbuch.
Kältemittel-Abzweigsatz
Beschreibung
Refnet-Verteiler
Refnet-Anschlussstück
Zur Auswahl des optionalen Abzweigsatzes siehe
Abzweigsätze auswählen" auf Seite 14.
kann mit mehreren
werden und ist nur für die
Kombinationen zwischen
EKEXV-Kit+EKEQ-Box
Reihe CYQ/CAV
finden Sie im
Modellbezeichnung
KHRQ22M29H
KHRQ22M20T
"5.3.4 Kältemittel-
Referenz für Installateure und Benutzer
