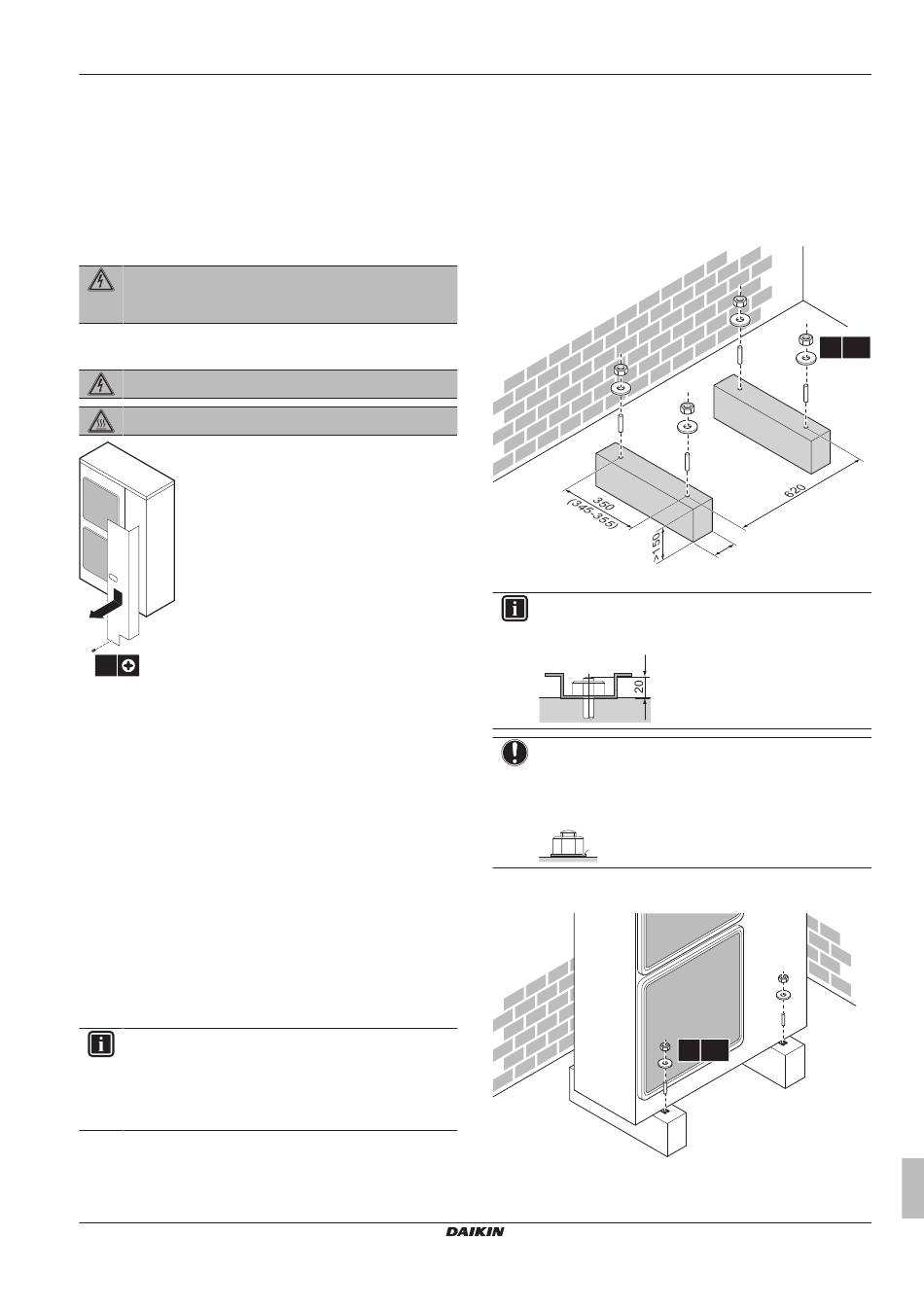

6.2 Geräte öffnen
6.2.1 Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.
6.2.2 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
2
1
1×
6.3 Montieren des Außengeräts
6.3.1 Montage der Außeneinheit
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Für einen Abfluss sorgen.
4 Sicherungen gegen Umkippen der Außeneinheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 10.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
RXYSQ4~6T7V1B+Y1B
VRV IV-S System Klimagerät
4P404676-1 – 2015.05
6.3.3
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
6.3.4
"5 Vorbereitung" auf
Voraussetzungen für die Installation
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
So installieren Sie die Außeneinheit
4× M12
Referenz für Installateure und Benutzer
6 Installation
4× M12
a
17
