4 Über die Geräte und Optionen

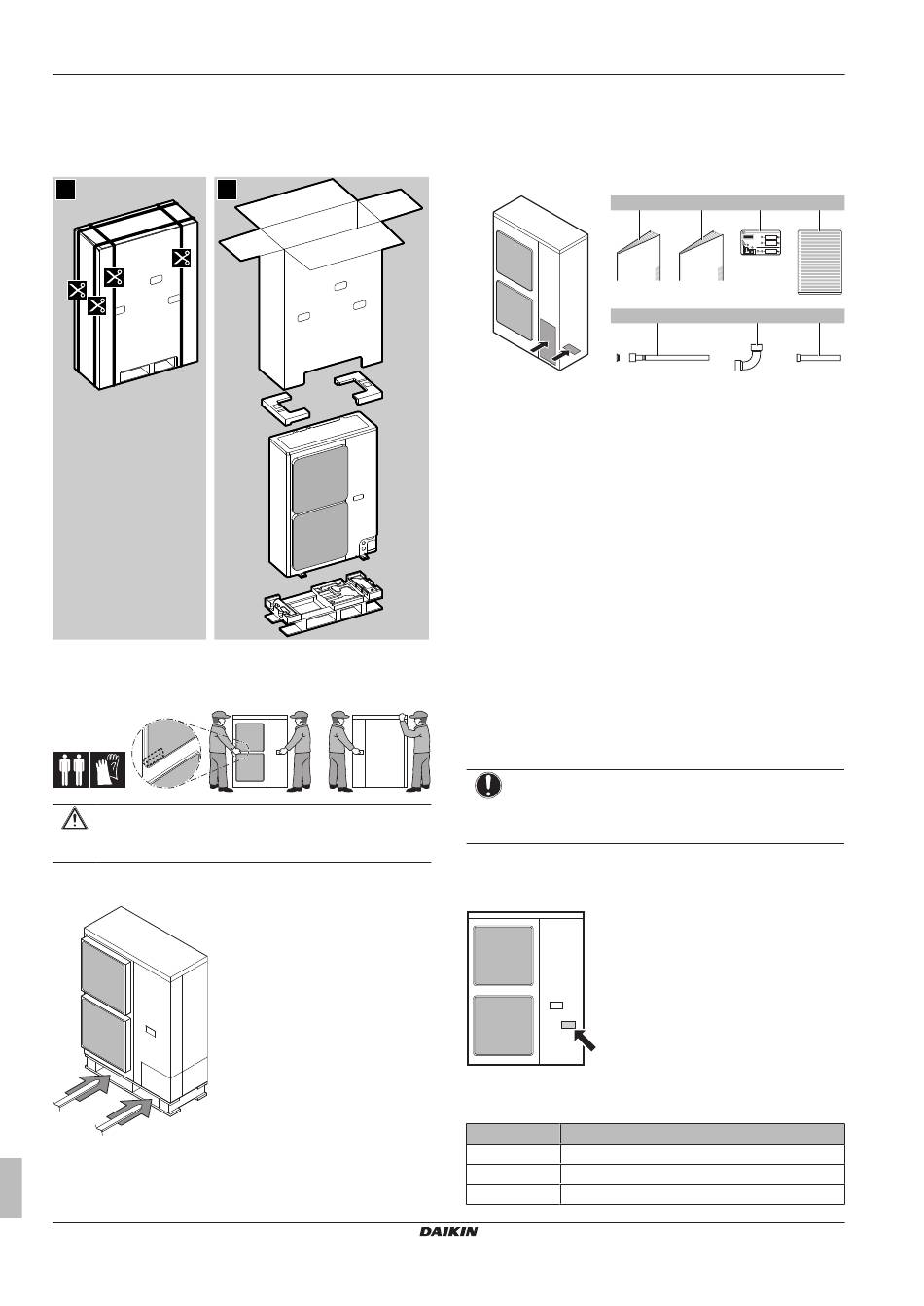

3.2 Außengerät
3.2.1 So nehmen Sie die Außeneinheit aus der
Verpackung
1 2
3.2.2 So handhaben Sie die Außeneinheit
Die Einheit langsam tragen, so wie es gezeigt wird:
ACHTUNG
Um Verletzungen zu vermeiden, niemals den Lufteintritt
oder die Aluminiumlamellen der Einheit berühren.
Gabelstapler. Der Transport per Gabelstapler ist nur möglich, so
lange sich das Gerät auf der Palette befindet.
Referenz für Installateure und Benutzer
8
3.2.3 Von der Außeneinheit die Zubehörteile
abnehmen
1 Die Wartungsblende abnehmen. Siehe
Außengerät" auf Seite 17.
2 Entfernen Sie das Zubehör.
a
+
a Allgemeine Sicherheitsvorkehrungen
b Installation der Außeneinheit und Betriebsanleitung
c Etikett für fluorierte Treibhausgase
d Mehrsprachiges Etikett für fluorierte Treibhausgase
e Gasleitungs-Zubehör 1 + Kupferdichtung (nur bei
RXYSQ6)
f Gasleitungs-Zubehör 2 (nur bei RXYSQ6)
g Gasleitungs-Zubehör 3 (nur bei RXYSQ6)
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel enthält folgende Informationen:
▪ Außeneinheit bestimmen.
▪ Wo die Außeneinheit in die Systemanordnung passt.
▪ Mit welchen Inneneinheiten und Optionen Sie die Außeneinheiten
kombinieren können
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Außeneinheit
Wo?
Modellkennung
Beispiel: R X Y S Q 6 T7 Y1 B [*]
Code
R Außenluft gekühlt
X Wärmepumpe (nicht-kontinuierliches Heizen)
Y Einzelmodul
"6.2.2 So öffnen Sie das
b c d
1× 1× 1×
e f g
1× 1×
Erklärung
RXYSQ4~6T7V1B+Y1B
VRV IV-S System Klimagerät
4P404676-1 – 2015.05
1×
1×
