5 Vorbereitung
a Schneeabdeckung oder Unterstand
b Untergestell (maximale Höhe = 150 mm)
c Vorherrschende Windrichtung
d Luftauslass
HINWEIS
Wird die Einheit bei niedriger Außentemperatur und hoher
Luftfeuchtigkeit zum Heizen betrieben, dann überzeugen
Sie sich, dass Vorkehrungen getroffen worden sind, dass
durch entsprechende Mittel die Abflusslöcher der Einheit
frei gehalten werden.

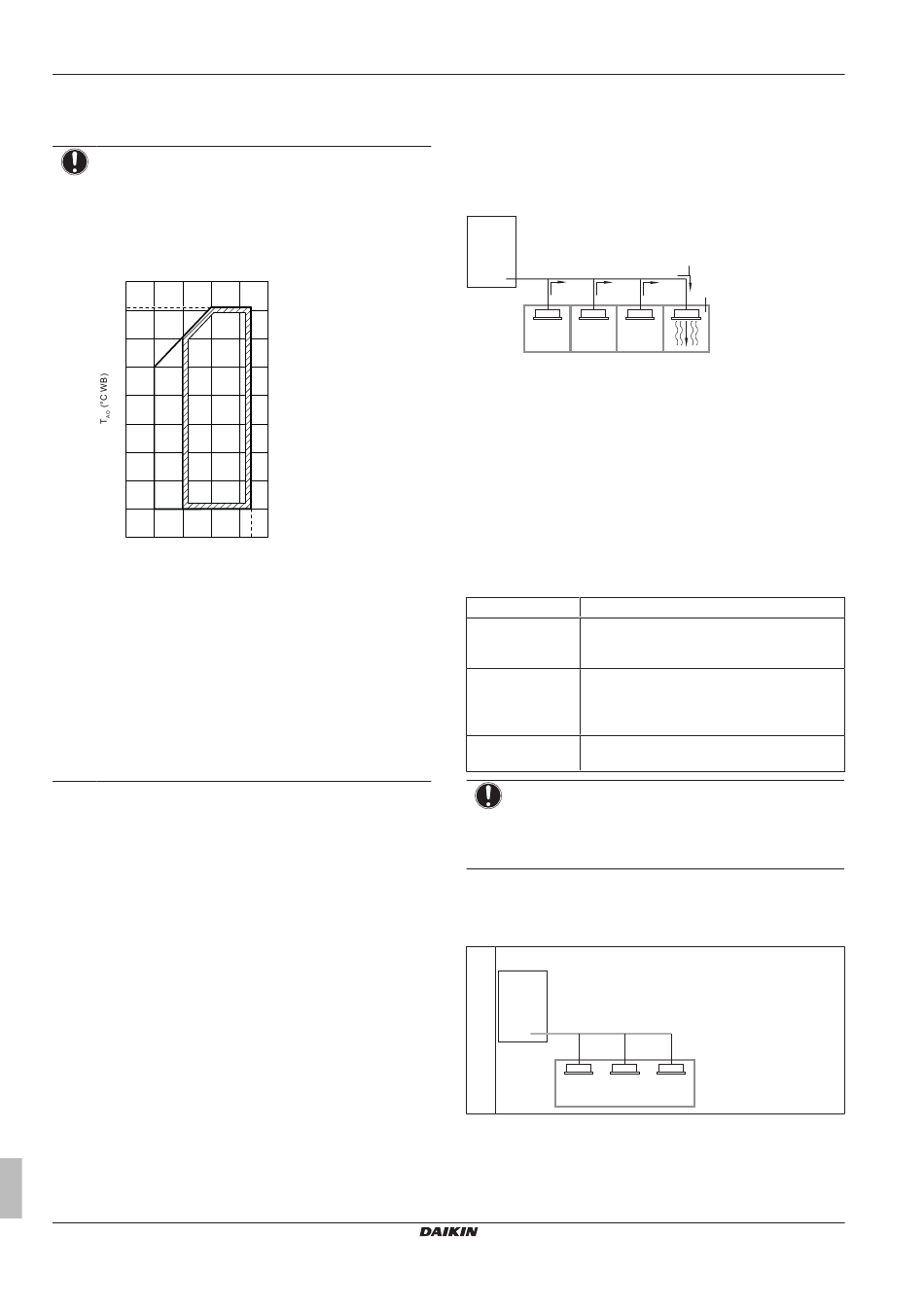

Bei Heizen:
20
15.5
15
10
5
a b
0
–5
–10
–15
–20
10 15 20
T (°C DB)
AI
a Bereich bei Aufheizbetrieb
b Betriebsbereich
T Umgebungstemperatur innen
AI
T Umgebungstemperatur draußen
AO
Falls vorgesehen oder zu erwarten ist, die Einheit 5 Tage
oder länger bei Außentemperaturen unter –5°C bei einer
relativen Luftfeuchtigkeit von über 95% zu betreiben,
empfehlen wir, eine Daikin-Reihe zu verwenden, deren
Geräte speziell für diese Betriebsbedingungen ausgelegt
sind, und/oder Informationen dazu bei Ihrem Händler
einzuholen.
5.2.3 Sicherheitvorkehrungen gegen Austritt
von Kältemittel
Über Sicherheitvorkehrungen gegen Austritt von
Kältemittel
Der Installateur Monteur und der Systemspezialist haben gemäß
gesetzlicher Bestimmungen und Richtlinien dafür zu sorgen, dass
keine Leckagen auftreten können. Folgende Richtlinien mögen
angewendet werden, falls es keine gesetzlichen Bestimmungen gibt.
Dieses System verwendet R410A als Kältemittel. R410A ist ein
absolut sicheres, ungiftiges und nicht brennbares Kältemittel.
Trotzdem muss dafür gesorgt
Einrichtungen in einem ausreichend großen Raum installiert werden.
Dadurch wird sichergestellt, dass die Höchstwerte für die - in
Übereinstimmung mit den jeweiligen lokalen Vorschriften und
Richtlinien - zulässige Konzentration von Kältemittelgas nicht
überschritten werden können, falls einmal der unwahrscheinliche
Fall eines größeren Lecks im System eintritt.
Maximaler Konzentrationswert
Die maximale Menge an Kältemittel und die Berechnung einer
möglichen Höchstkonzentration von Kältemittel hängen unmittelbar
mit der Größe des menschlichen Aufenthaltsbereichs zusammen, in
den Kältemittel austreten könnte.
Referenz für Installateure und Benutzer
12
25 27 30
werden, dass Klimageräte-
Die Maßeinheit für die Konzentration ist kg/m
3
Kältemittelgases in kg in 1 m Volumen des Aufenthaltsbereichs).
Es sind die vor Ort geltenden Vorschriften und Richtlinien für den
höchstzulässigen Konzentrationswert einzuhalten.
Gemäß den entsprechenden europäischen Bestimmungen beträgt
der höchstzulässige Konzentrationswert für R410A in einem
menschlichen Aufenthaltsbereich 0,44 kg/m
a Richtung des Kältemitteldurchflusses
b Raum, in dem das Kältemittel ausgetreten ist (Ausfluss des
gesamten Kältemittels aus dem System)
Achten Sie besonders auf Orte wie beispielsweise Keller usw., wo
sich Kältemittelgas ansammeln kann, da Kältemittel schwerer ist als
Luft.
Maximalen Konzentrationswert prüfen
Vollziehen Sie die nachfolgenden Schritte 1 bis 4, um zu prüfen, ob
der höchstzulässige Konzentrationswert überschritten ist. Wenn ja,
ergreifen Sie die notwendigen Maßnahmen, damit die Normen
eingehalten werden.
1 Berechnen Sie separat die Mengen des in jedes einzelne
System eingefüllten Kältemittels (in kg).
Formel A+B=C
A Menge des Kältemittels in einem System mit
einer einzigen Einheit (Menge des Kältemittels,
die im Werk in das System eingefüllt wird)
B Zusätzlich eingefüllte Menge (Menge des vor
Ort eingefüllten Kältemittels gemäß der Länge
und des Durchmessers der
Kältemittelleitungen)
C Gesamtmenge des Kältemittels im System (in
kg)
HINWEIS
Falls ein einzelnes Kältemittelsystem in 2 vollständig
unabhängige Kältemittelsysteme unterteilt ist, nehmen Sie
die Menge an Kältemittel, mit der jedes einzelne System
befüllt ist.
2 Berechnen Sie das Volumen (m
Inneneinheit installiert ist. Im folgenden Fall berechnen Sie zum
Beispiel den Rauminhalt von (A), (B) als einzelnen Raum oder
als kleinsten Raum.
A Wenn der Raum nicht in kleineren Räume unterteilt ist:
3
(Gewicht des
3
.
a
b
3
) des Raumes, in dem die
RXYSQ4~6T7V1B+Y1B
VRV IV-S System Klimagerät
4P404676-1 – 2015.05
