Signalklemmleiste
Neben der Ausgangsklemmleiste befindet sich eine 12 pol. Signalklemmleiste mit folgender
Belegung:
»Kl 1, 2, 3«
U+/GND/Shield
normiertes Messsignal der Lade- bzw. Ausgangsspannung 10 V - 50 V Normierung.
»Kl. 4, 5, 6«
I+/GND/Shield
normiertes Messsignal des Lade- bzw. Ausgangsstromes 10 A - 25 A Normierung
»Kl. 7, 8«
Temperaturkompensation der Lade- bzw. Ausgangsspannung oberhalb 25°C über
NTC-Raumtemperaturfühler.
»Kl. 9, 10«
Kontaktausgang »System o.k«
Kontakt geschlossen, wenn BL20 betriebsbereit ist.
»Kl. 11, 12«
Kontakteingang »Powercharging«
bei angezogenem externen Schließer (potentialfrei!) wird die Starkladung
(Powercharging) eingeschaltet.

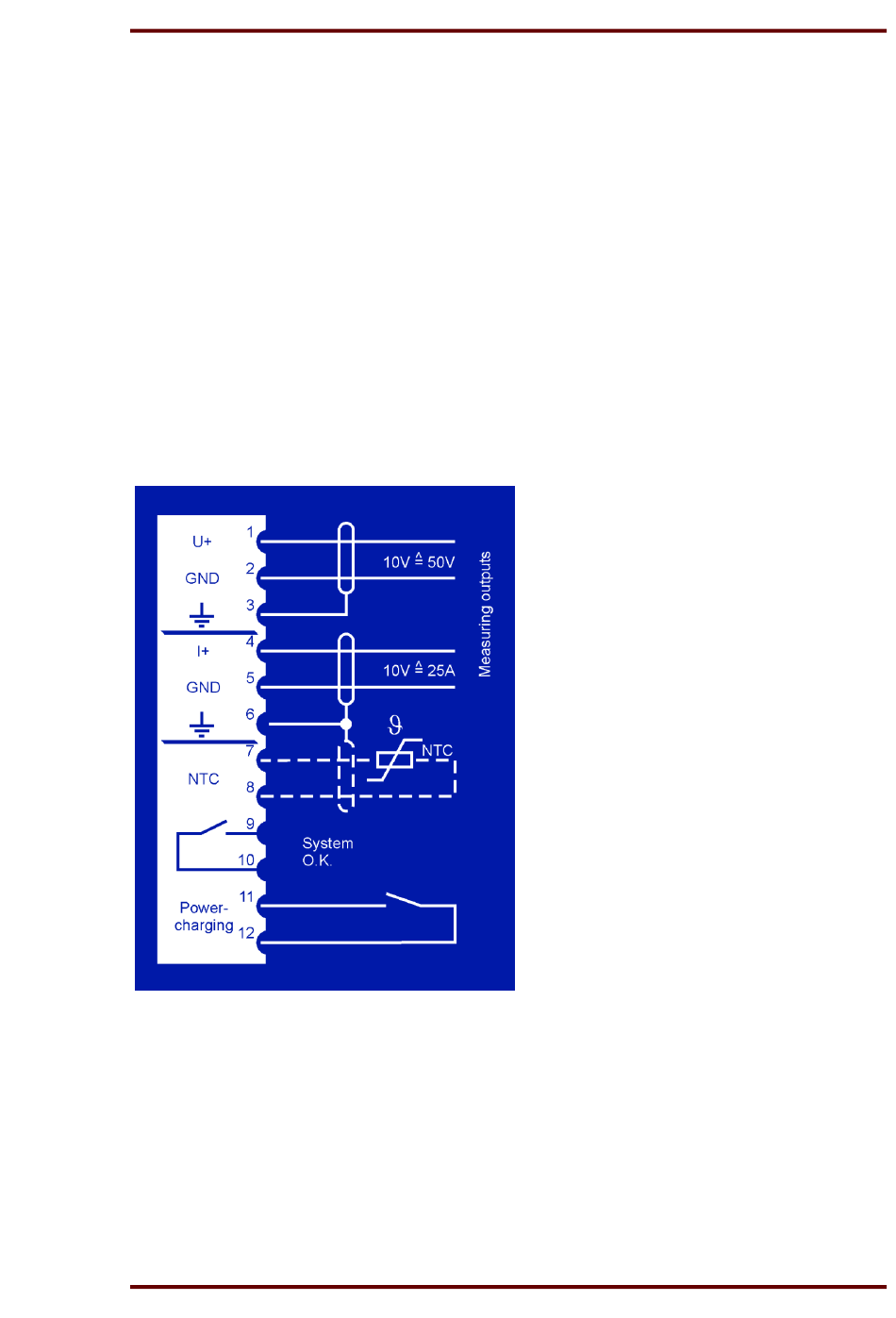

Abbildung 3.5: Ausgangsklemmleiste
Achtung!
Bei allen Installations- oder Servicearbeiten sind die vor Ort gültigen Sicherheitsvorschriften zu
beachten!
Die Klemmen der Ausgangsspannung sind je Pol doppelt vorhanden. Es sind stets beide
Anschlüsse zur Entnahme des Gesamtstromes zu verwenden.
DOK-TD-BL20-400, Rev. C
SEG Electronics GmbH
9
