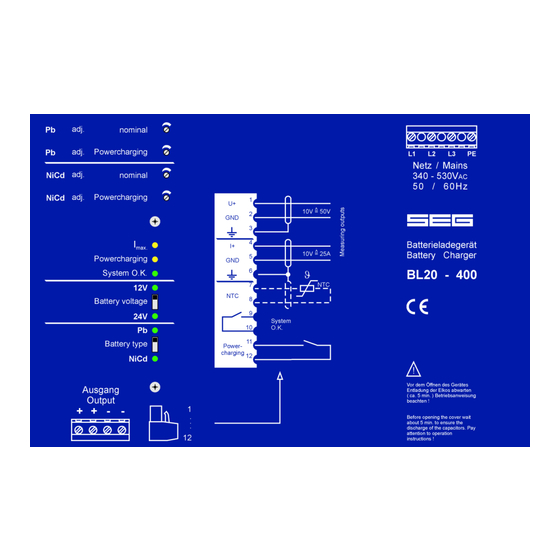

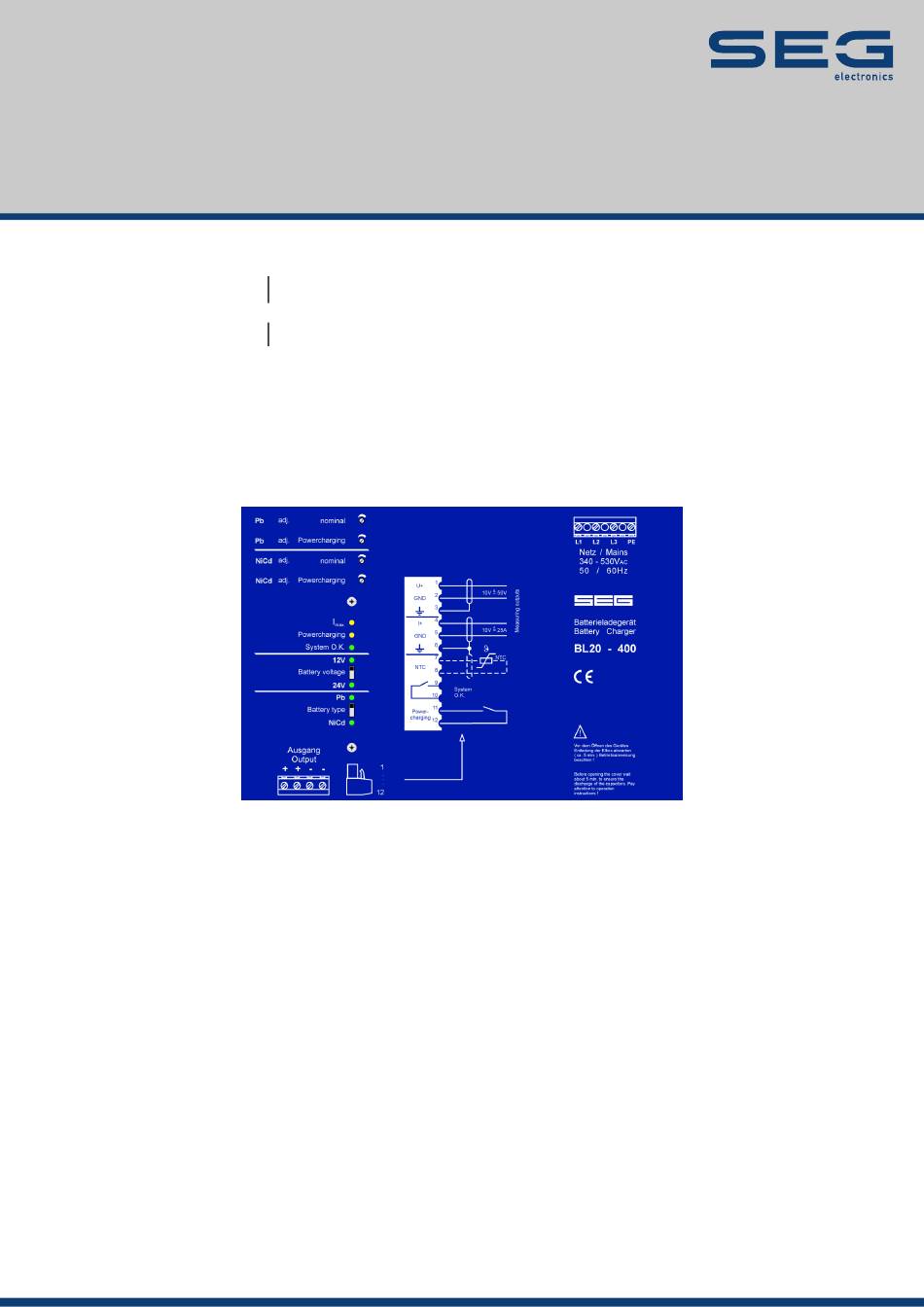

- Seite 1 HANDBUCH Function Line PROTECTION TECHNOLOGY MADE SIMPLE BL20-400 NETZ- UND BATTERIELADEGERÄT NETZ- UND BATTERIELADEGERÄT Originaldokument Deutsch Revision: C...
- Seite 2 SEG Electronics GmbH SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Verwendung als stabilisiertes Netzgerät ................10 Verwendung als Batterieladegerät ..................11 3.5.1 Laden nach der IU-Kennlinie ..................11 Temperaturkompensation der Ladespannung ..............12 Parallelschaltung mehrerer Geräte ................... 12 Thermischer Überlastungsschutz..................12 Technische Daten ..................13 Prüfungen und Vorschriften ....................15 DOK-TD-BL20-400, Rev. C... -
Seite 4: Anwendung
Als stabilisiertes Netzgerät versorgt das BL20 angeschlossene Verbraucher mit einer stabilisierten Gleichspannung, welche im Bereich von 11,5 ~ 15,5 V DC (Pos. 12 V) oder 23 V DC bis 31 V DC (Pos. 24 V) einstellbar ist. DOK-TD-BL20-400, Rev. C... -
Seite 5: Eigenschaften Und Merkmale
Parallelschaltung mehrerer Geräte möglich Kompaktes Gehäuse Geringes Gewicht 3,8 kg Schnappschienen- und Lochbefestigung umfangreiche LED Betriebsanzeigen interne Systemmeldung erfüllt PFC-Norm nach EN 61000-3-2 voreingestellte, schaltbare Ladespannungswerte IU-Kennlinienform nach DIN 41772/DIN41773 DOK-TD-BL20-400, Rev. C... -
Seite 6: Funktionen Und Einstellungen
Umschaltung zwischen »Nominal« und »Powercharging« erfolgt extern durch einen potentialfreien Schließerkontakt (Klemme 11/12) an der 12 pol. Signalklemmleiste. Die Schiebeschalter sind mit einem kleinen Schraubendreher, je nach Betriebsart, sicher in die eine oder andere Schaltstellung zu schalten. DOK-TD-BL20-400, Rev. C... -
Seite 7: Led Anzeigen
LED leuchtet, wenn Batterie-Typ »NiCd« gewählt wurde. Abbildung 3.2: LED Anzeige Interne Systemmeldung Sobald die Mindest-Ausgangsgrößen erreicht sind, wird mit einem potentialfreien Schließen „System o.k.“ nach außen gemeldet. Hierzu muss der Ausgangsstrom >1A sein oder der interne Spannungsistwert 0,97 x Usoll überschritten haben. DOK-TD-BL20-400, Rev. C... -
Seite 8: Montage Und Anschluss
Motorschutzschalter abgesichert sein. Ein Betrieb des Gerätes mit einer ausgefallenen Phase ist nicht zulässig. Der Anschluss der Schutzerde (PE) des BL20 muss mit der Schutzerde des Schaltschrankes verbunden werden. Die Installation muss gemäß VDE 0100 und VDE 0160 ausgeführt werden. Abbildung 3.3: Netzanschluss Abbildung 3.4: Netzanschluss DOK-TD-BL20-400, Rev. C... - Seite 9 Abbildung 3.5: Ausgangsklemmleiste Achtung! Bei allen Installations- oder Servicearbeiten sind die vor Ort gültigen Sicherheitsvorschriften zu beachten! Die Klemmen der Ausgangsspannung sind je Pol doppelt vorhanden. Es sind stets beide Anschlüsse zur Entnahme des Gesamtstromes zu verwenden. DOK-TD-BL20-400, Rev. C...
-
Seite 10: Verwendung Als Stabilisiertes Netzgerät
Eine Reduzierung der Ausgangsspannung er-folgt unter folgenden Bedingungen: durch Belastung, die zu Strömen > 20 A führen würden, durch thermischen Überlastungsschutz (Temperaturderating), durch externen Temperaturfühler, durch zu geringe Versorgungsspannung. 24 V Abbildung 3.6: Strombegrenzung DOK-TD-BL20-400, Rev. C... -
Seite 11: Verwendung Als Batterieladegerät
Laden bei konstantem Strom. Durch das Absinken des Stromes beim Erreichen der Erhaltungsladespannung wird eine Überladung der Batterie verhindert. Somit kommt es nicht zu einer unzulässig hohen Gasbildung, die auftritt, wenn nach Erreichen des Vollladezustandes weiterhin ein hoher Ladestrom fließt. Abbildung 3.7: Laden nach IU- Kennlinie DOK-TD-BL20-400, Rev. C... -
Seite 12: Temperaturkompensation Der Ladespannung
Zur Vermeidung von Defekten bei überhöhter Umgebungstemperatur besitzt das BL20 ein geführtes Temperaturderating. Bei Überschreitung der Grenztemperatur an den Leistungshalbleitern, wird die Ausgangsleistung reduziert. Die Rücknahme der Ausgangsleistung kennzeichnet sich durch eine Rücknahme des Ladestroms. Das Leistungsderating beginnt ab >50°C mit ca. –1,7 % / K. DOK-TD-BL20-400, Rev. C... -
Seite 13: Technische Daten
0 auf 100 %: < 2% Abweichung 10 auf 90 %: < 1% Abweichung dynamische Regelabweichung 10 auf 90 % < 1V, < 2ms 90 auf 10 % < 1V, < 10 ms Temp.-Drift der Ausg.-Spg.: <0,05%/K DOK-TD-BL20-400, Rev. C... - Seite 14 Abmessungen (B x H x T): 264 mm x 175 mm x 130 mm (BxHxT) Freiraum zur Konvektion: Oberhalb und unterhalb des Gerätes 100 mm, seitlich 30 mm Gewicht: ca. 3,8 kg Montage: Hutschiene DIN EN 50022, 35x15 mm DOK-TD-BL20-400, Rev. C...
-
Seite 15: Prüfungen Und Vorschriften
Temp.: +55°C/+70°C, rel. Feuchte: 10%, Zyklen:1, 16 + 2h Kälte: DNV [5/95] GL [10/97] Temp.: -25°C, Zyklen: 1, 2h Feuchte Wärme: DNV [5/95] GL [10/97] LR [1996] IEC 60068-2-30 Temp.: +55°C, rel. Feuchte: 95 %, Zyklen: 2, 12 + 12h Schutzgrad: IP20 DOK-TD-BL20-400, Rev. C... - Seite 16 Abbildung 4.1: Gehäusemaße Alle Maße in mm! Montage: Hutschiene nach EN50022, 35 x 15 mm Zu beachten! Oberhalb und unterhalb des BL20 ist ein Freiraum von mindestens 100 mm, an beiden Seiten mindestens 30 mm einzuhalten (siehe Kapitel 3.3). DOK-TD-BL20-400, Rev. C...
- Seite 17 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
