3.1
LED Anzeigen
»Imax«(gelb)
»Powercharging«
(gelb)
»System o.k«
»12 V« (grün)
»24 V« (grün)
»Pb« (grün)
»NiCd« (grün)

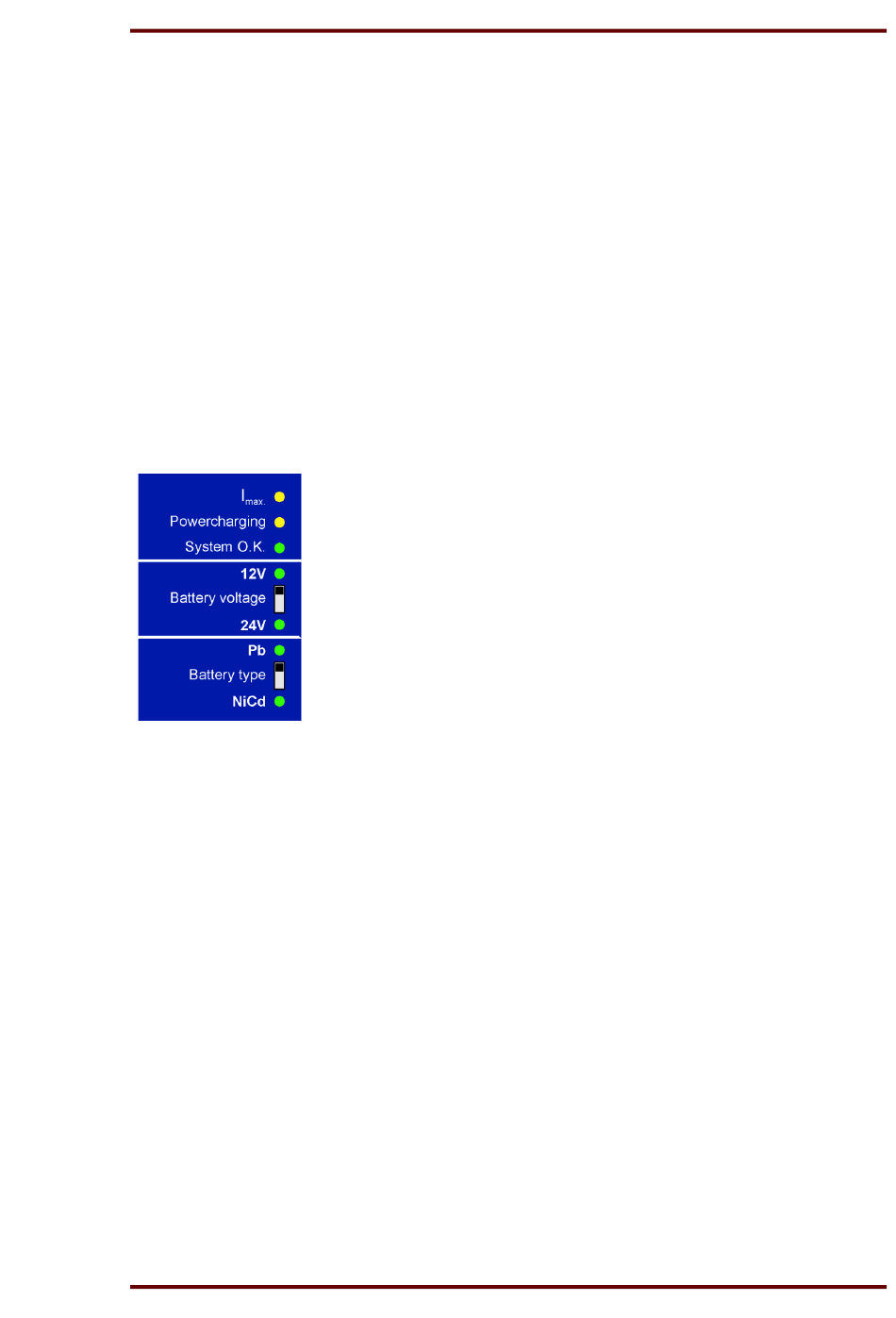

Abbildung 3.2: LED Anzeige
3.2
Interne Systemmeldung
Sobald die Mindest-Ausgangsgrößen erreicht sind, wird mit einem potentialfreien Schließen
„System o.k." nach außen gemeldet.
Hierzu muss der Ausgangsstrom >1A sein oder der interne Spannungsistwert 0,97 x Usoll
überschritten haben.
DOK-TD-BL20-400, Rev. C
LED leuchtet bei Einsatz der Stromregelung. Das BL20 arbeitet z. B. als
Stromquelle im I-Ladebetrieb bei entladener Batterie. Im Netzteilbetrieb
zur Konstant-Spannungsversorgung wird die Ausgangsspannung, infolge
Überlastung bei Aufleuchten dieser LED reduziert!
LED leuchtet bei Anwahl der Betriebsart »Powercharging«.
LED leuchtet, wenn BL20 betriebsbereit ist.
LED leuchtet, wenn Batterie-Nennspannung »12 V« gewählt wurde.
LED leuchtet, wenn Batterie-Nennspannung »24 V« gewählt wurde.
LED leuchtet, wenn Batterie-Typ »Pb« gewählt wurde.
LED leuchtet, wenn Batterie-Typ »NiCd« gewählt wurde.
SEG Electronics GmbH
7
