Inhaltszusammenfassung für Horizon Hobby E-flite T-28B Trojan 1.2m

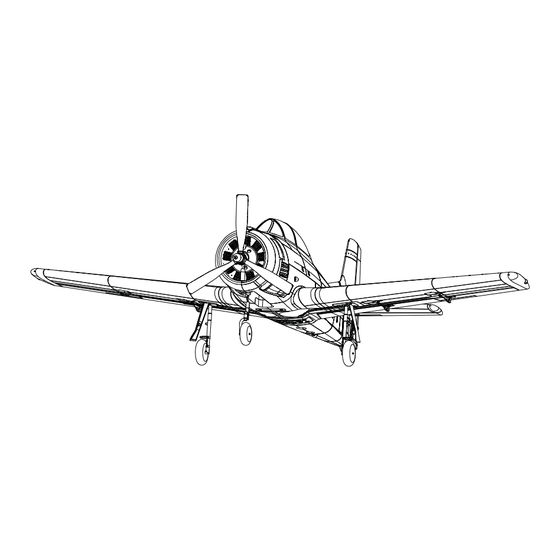

- Seite 1 T-28B Trojan 1.2m Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Senderpro- Programmieren Sie ihren Sender mit grammier- diesen Informationen in der Program- miertabelle. Hi Rate Low Rate =20mm =13mm Querr. =17mm =12mm =16mm =12mm Dual Rate Höhenr. =16mm =12mm =23mm =16mm Seitenr. =23mm =16mm Voll Halb Klappen =50mm =20mm... -
Seite 4: Vor Dem Fliegen
Vor dem Fliegen Entnehmen und überprüfen Sie den Lieferumfang. 10 Prüfen Sie die Funktion des Einziehfahrwerkes. Lesen Sie bitte diese Anleitung sorgfältig. 11 Prüfen Sie die Funktion der Klappen. Laden Sie den Flugakku. 12 Führen Sie mit dem Sender einen Steuerrichtungstest durch. Programmieren Sie den Sender nach der Tabelle. -
Seite 5: Montage Des Modells
Montage des Modells Montage des Leitwerks 1. Schieben Sie den Leitwerksverbinder (A) in die Öffnung am Rumpfheck. 2. Schieben Sie beiden Teile (links und rechts) des Höhenruders auf. Bitte achten Sie darauf, dass die Ruderhörner nach unten zeigen. 3. Sichern Sie das Höhenleitwerk mit den beiden Schrauben (B). 4. -
Seite 6: Montage Der Tragfl Ächen
Montage des Modells; Fortsetzung Montage der Tragfl ächen 1. Nehmen Sie die Kabinenhaube vom Rumpf ab. 2. Führen Sie die Kabel der Klappen, Einziehfahrwerk und Querruderservoan- schlüsse (A) durch die Öffnung (B) an der Rumpfunterseite. Tipp: Ziehen Sie falls nötig die Servoanschlüsse mit einer Pinzette oder Spitz- zange in den Rumpf. -
Seite 7: Einstellungen Der Ruderhörner Und Servoarme
Montage des Modells; Fortsetzung Montage des Propellers WICHTIG: Wir empfehlen den Propeller erst nachdem die Systemeinstellungen vorgenommen sind zu montieren, um ein mögliches Verletzungsrisiko zu minimieren. 1. Entfernen Sie mit einem Werkzeug dem Spinner (A) vom Mitnehmer (B). 2. Montieren Sie den Propeller mit den Größenangaben (12 x 7) nach vorne zeigend. -
Seite 8: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Die Bindung ist der Prozess, bei dem der Empfänger darauf programmiert wird, 6. Ist der Empfänger an den Sender gebunden leuchtet die orange LED den GUID-Code (global eindeutigen Kenncode) eines einzelnen, spezifi schen und der Regler produziert eine Reihe von ansteigenden Tönen. Diese Senders zu erkennen. -
Seite 9: Einsetzen Des Akkus Und Armieren Den Reglers
Einsetzen des Akkus und armieren den Reglers Auswahl des Akkus Wir empfehlen den E-fl ite 2200mAh 11.1V 3S 30C Li-Po Akku (EFLB22003S30). Bitte sehen Sie in der Liste mit dem optionalen Zubehör für andere Akkus nach. Sollten Sie einen anderen Akku verwenden der nicht gelistet ist, muß dieser in Gewicht, Kapazität und Abmessungen dem des E-fl... -
Seite 10: Schwerpunkt (Cg)
Schwerpunkt (CG) Der Schwerpunkt wird von der Tragfl ächenvorderkante an der Flügelwurzel gemessen.Der Schwerpunkt wurde mit dem in der Mitte des Akkuschachtes eingesetzten empfohlenen LiPo Akku (EFLB22003S30) ermittelt. 62mm +/-3 nach hinten von der Trag- fl ächenvorderkante an der Flügelwurzel gemessen. AS3X Kontrolltest Flugzeug- Dieser Test soll sicherstellen, dass das AS3X System einwandfrei funktioniert. -
Seite 11: Trimmung Im Flug
Trimmung im Flug Trimmen Sie während des ersten Fluges das Flugzeug bei 3/4 Gas aus. Führen Sie stets nur kleine Trimmeingaben durch um das Flugzeug gerade auszurich- 3 Sekunden ten. Berühren Sie nach der Trimmeingabe für 3 Sekunden nicht die Steuerknüppel. Dieses ermöglicht es dem Empfänger die korrekten Einstellungen zur Ver- besserung des AS3X Systems zu lernen. -
Seite 12: Checkliste Nach Dem Flug
Checkliste nach dem Flug Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Schalten Sie den Sender aus. Sie die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 13: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 14: Garantie Und Service Informationen
Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden. Garantiezeitraum Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum Fragen, Hilfe und Reparaturen entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung... -
Seite 15: Kontakt Informationen
Christian-Junge-Straße 1 Deutschland 25337 Elmshorn, Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EFL T-28D 1.2M BNF Basic (EFL8350) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. - Seite 16 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice EFL8301 Decal Sheet: T-28 1.2 E-fl ite T-28 1.2: Dekorbogen T-28 1.2 - Planche de décoration Decalcomanie: T-28 1.2 EFL8302 Prop Adapter Hex 27mm: T-28 1.2 E-fl...
- Seite 17 E-fl ite, AS3X, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Z-Foam, ModelMatch, Dynamite, EC3, Celectra, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
