Montagehinweis für Hängeelemente
1.
Legen Sie an der Wand die Oberkante und seitliche Position des Hängeelements fest und
markieren diese.
2.
Zeichnen Sie die Löcher für das Tragblech wie in der Skizze unten dargestellt an und bohren
diese (d = 8mm).
Dübel (8 x 40) einstecken und Tragblech mit je zwei Schrauben (5 x 60) anschrauben.
3.
4.
Hängeelemente auf die Tragbleche einhängen und wenn nötig an den Stellschrauben des
Aufhängebeschlags einstellen.
5. Die Löcher der Rückwand mit den Abdeckkappen verschließen.
52 cm breites Hängeelement
Oberkante Hängeelement
131 cm breites Hängeelement
Oberkante Hängeelement

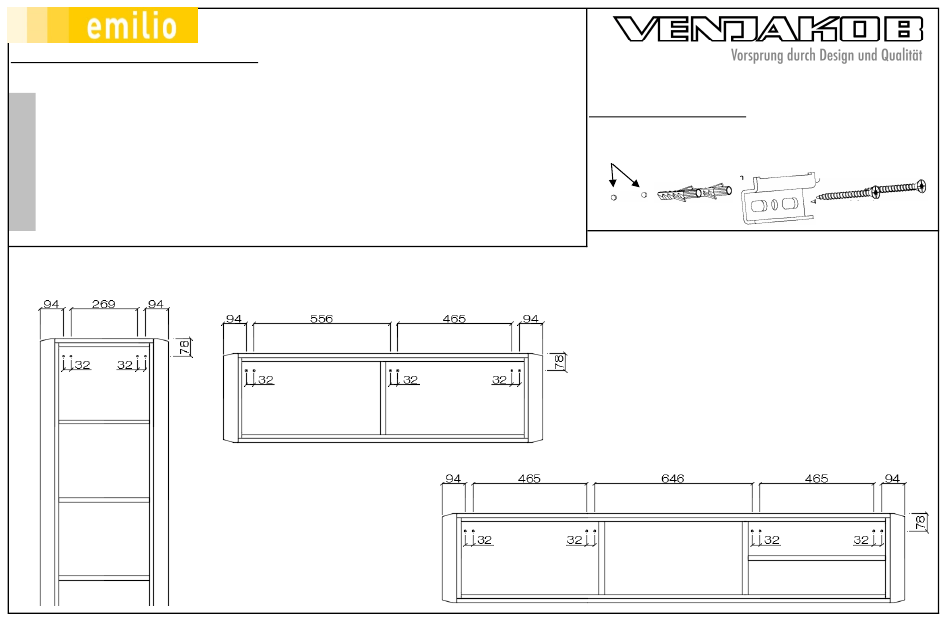

Befestigung der Tragbleche
2 Wandbohrungen
1 Stück
Ø 8 mm
Tragblech
2 Stück
Dübel 8 x 40
190 cm breites Hängeelement
Oberkante Hängeelement
2 Stück
Schrauben 5 x 60
