Zentrale lüftungsgeräte mit vertikaler stutzenanordnung
Inhaltsverzeichnis

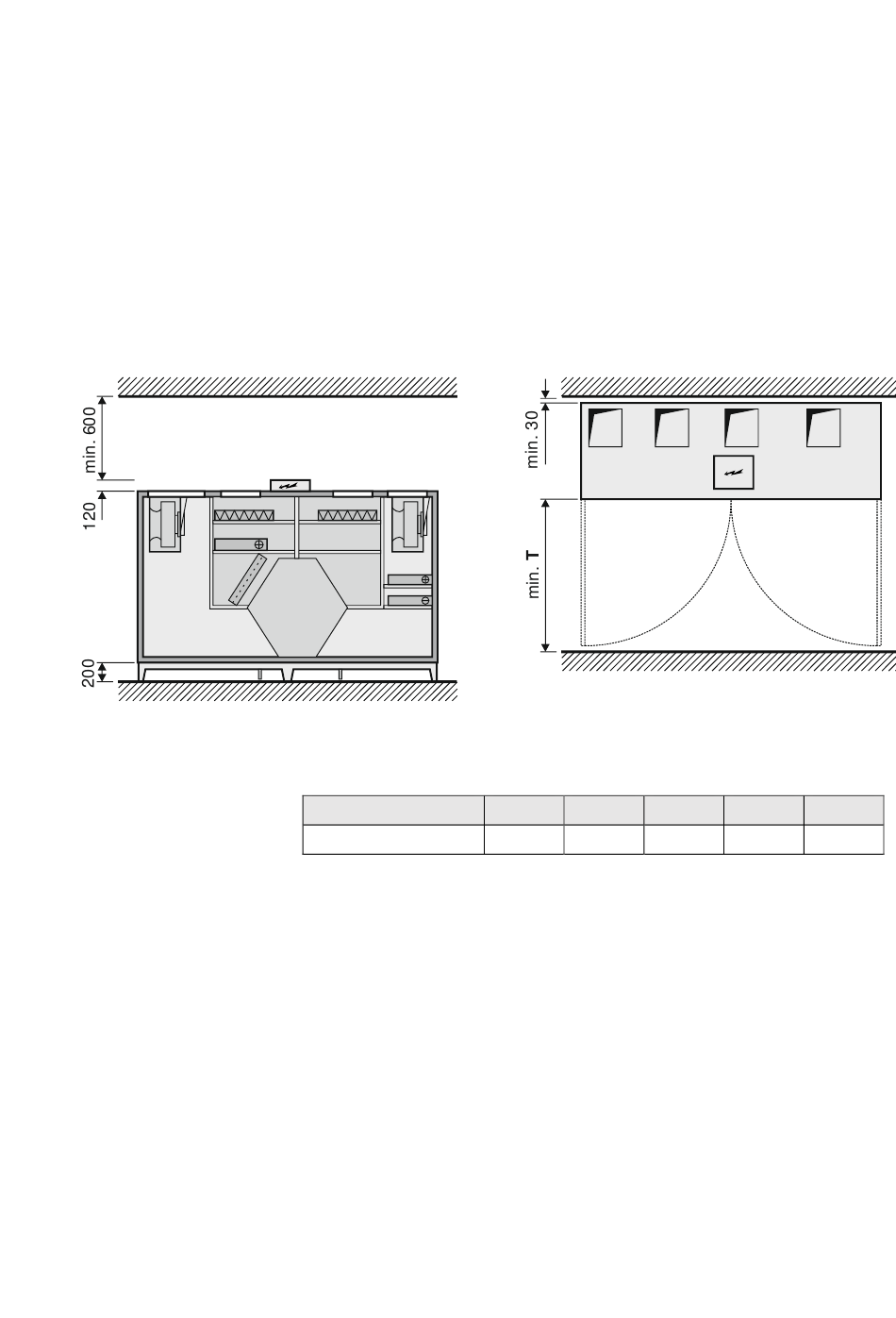

Ansicht von der Bedienungsseite
DUPLEXbase – Stand 09/2020
• Auf der Bedienungsseite muss immer genügend Freiraum zur Ver-
fügung stehen, damit die Türen geöffnet und Wartungsarbeiten
durchgeführt werden können. Die minimalen Freiräume sind aus den
einzelnen Grafiken ersichtlich. In beengten Aufstellorten können die
Türen auch komplett entnommen werden.
• Darüber hinaus muss immer ein minimaler Bedienungsfreiraum von
600 mm zum Elektroschrank vorgesehen werden, damit der elektri-
sche Anschluss des Lüftungsgeräts und die Bedienung und Wartung
der Regelzentralen für Heizung und/oder Kühlung problemlos durch-
geführt werden können.
K
K
DUPLEXbase PT
T (mm)
Grundriss
500
900
1800
600
600
1.100
2800
3500
1.100
1.100
