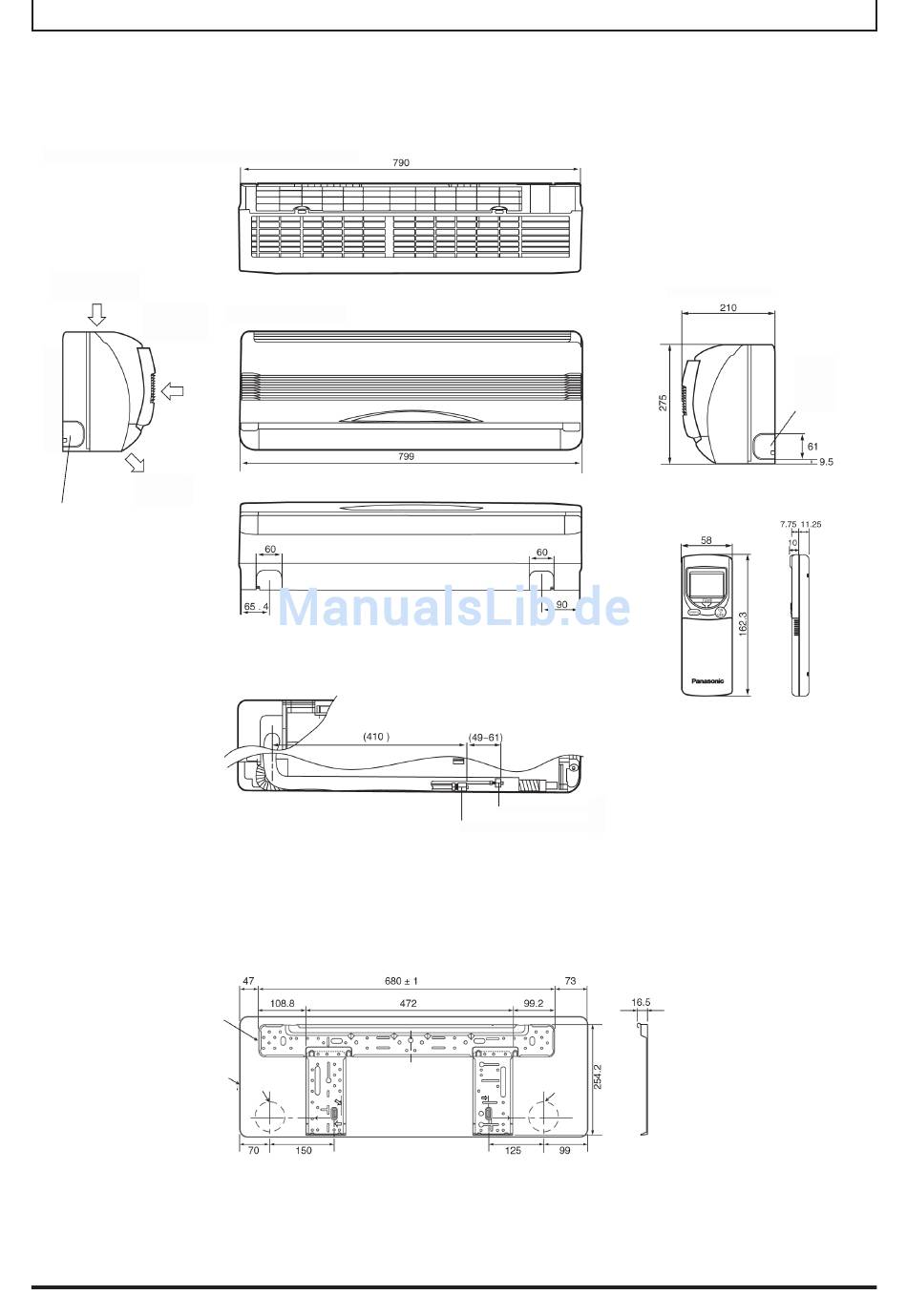

Abmessungen
CS-V7CKP / CS-V9CKP / CS-V12CKP
Seitenansicht
Lufteintritt
Luftaustritt
Rohraustritt links
Montageplatte
Umriss des
Innengeräts
Frontansicht
Rückansicht
Relative Position der Montageplatte zum Innengerät
Rohrlei-
tung links
Flüssig
Gas
Rohrleitung
rechts
Seitenansicht
Rohraustritt
rechts
Drahtlose Fernbedienung
