Panasonic CS-V9CKP Technisches Handbuch Seite 35

Ausbau der Einbauteile des Innengeräts
Ausbau von Ventilatormotor und Ventilatorlaufrad

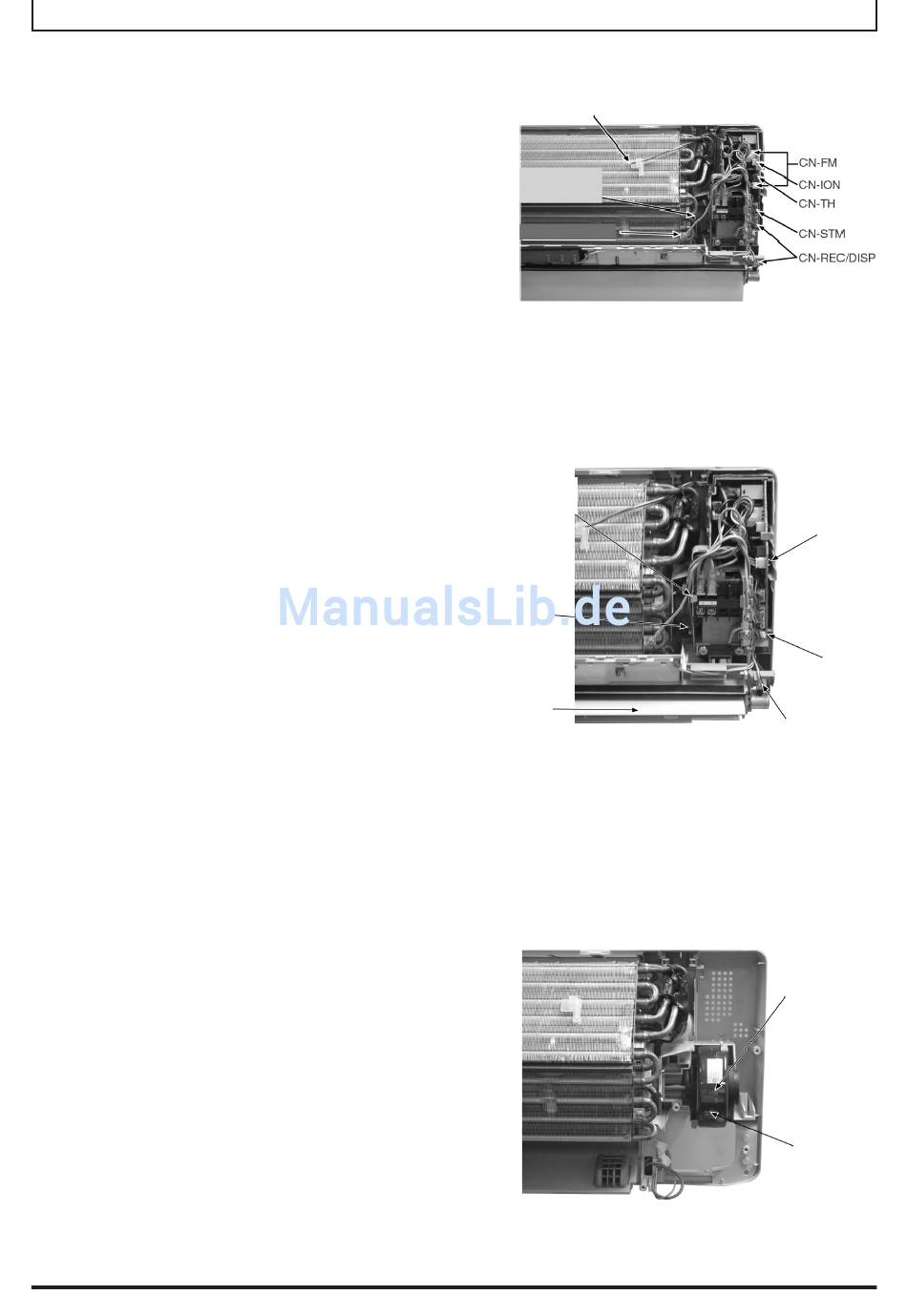

• Um die Platine vollständig herausnehmen zu können,
werden folgende Verbindungen getrennt (Abb. 4):
– Anschluss CN-REC/DISP abziehen
– Anschluss CN-FM abziehen
– Anschluss CN-ION abziehen
– Anschluss CN-STM abziehen
– Schraube am Anschluss des Erdungskabels lösen
– Raumtemperaturfühler lösen
– Leitungstemperaturfühler lösen
• Die Kondensatleitung wird aus dem Ablauf gezogen,
damit die Luftauslasslamelle entfernt werden kann.
• Die Schrauben auf der rechten und linke Seite werden
gelöst.
• Dann wird der linke Haken nach unten und der rechte
Haken nach oben gedrückt und die Platine herausge-
nommen.
• Zum Schluss wird das Anschlusskabel des Ionener-
zeugers gelöst (Abb 5).
• Durch Drücken des Hakens in der Mitte des Ventilator-
motoranschlusses wird das Netzkabel des Ventilator-
motors gelöst (Abb. 6).
Raumtemperaturfühler
Leitungstem-
peraturfühler
Anschluss
Erdungskabel
Abb. 4
Linker Haken
(nach unten
drücken)
Schraube
(lösen)
Luftauslass-
lamelle
Abb. 5
Abb. 6
Schraube
(lösen)
Rechter Haken
(nach oben
drücken)
Anschluss
Ionenerzeuger
Ventilator-
motor-
anschluss
Ventilator-
motor
35
