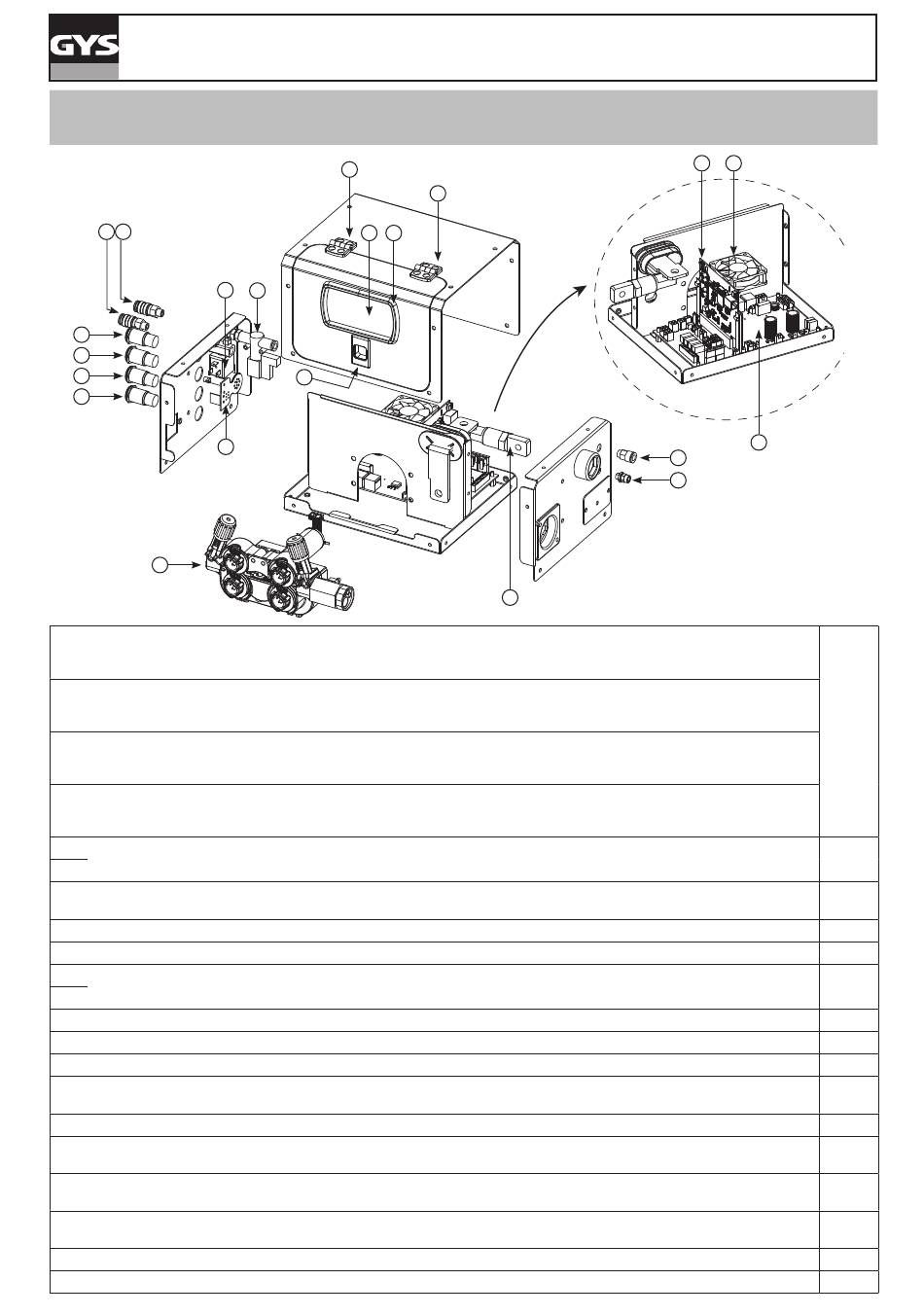

PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / ЗАПЧАСТИ / PIEZAS DE RECAMBIO /
ЗАПЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO
5 6
8
1
2
3
4
7
21
Bouton noir lumineux vert (avance fil) / Illuminated black green button (wire feed) / Schwarzer Knopf, grün leuchtend (Dra-
1
htvorschub) / Botón verde-negro iluminado (avance de hilo) / Zwarte knop groen licht (draadaanvoer) / Pulsante nero luminoso
verde (avanzamento filo)
Bouton noir lumineux vert (recul fil) / Illuminated black button green (wire recoil) / Schwarzer Knopf, grün leuchtend (Dra-
2
htrückführung) / Botón negro iluminado (retroceso de hilo) / Zwarte knop groen licht (draad wordt teruggevoerd) / Pulsante
nero luminoso verde (arretramento del filo)
Bouton noir lumineux vert (purge gaz) / Illuminated black button green (gas venting) / Schwarzer Knopf, grün leuchtend (Gass-
3
pülung) / Botón negro iluminado verde (purga de gas) / Zwarte knop groen licht (gas zuivering) / Pulsante nero luminoso verde
(epurazione gas)
Bouton noir lumineux vert (décrassage) / Illuminated black button green ( cleaning) / Schwarzer Knopf, grün leuchtend (Rei-
4
nigung des Brenners) / Botón negro iluminado verde (desengrasado) / Zwarte knop groen licht (ontvetting) / Pulsante nero
luminoso verde (scorificazione)
5
Connecteur d'entrée gaz et air / Gas and air inlet connector / Anschluss für Gaszufuhr und Luftzufuhr / Conector de entrada de
gas y aire / Aansluiting ingang gas en lucht / Connettore di entrata gas e aria
6
Carte adaptation faisceau de commande / Control wiring harness adaptation card / Karte für Anschluss der Steuerkabel / Tarjeta
7
de adaptacion haz de mando / Kaart aanpassen besturingskabel / Scheda adattamento fasciocavi di comando
8
Électrovanne gaz / Solenoid gas valve / Magnetventil Gas / Electroválvula gas / Magneetklep gas / Elettrovalvola gas
9
Electrovanne air / Solenoid air valve / Magnetventil Luft / Electroválvula aire / Magneetklep lucht / Elettrovalvola aria
10
Charnière plastique / Plastic hinge / Plastikgelenk / Bisagra de plástico / Kunststoffen scharnier / Cerniera di plastica
11
12
Vitre fenêtre / Glass opening / Glasscheibe / Vidrio de ventana / Scherm venster / Vetro finestra
13
Fenêtre / Window / Fenster / Ventana / Venster / Finestra
14
Verrou porte / Door lock / Verriegelung / Cerradura de puerta / Vergrendeling deur / Blocco porta
Circuit microcontrôleur / Microcontroller circuit / Mikroprozessorplatine / Circuito microcontrolador / Micro-controller circuit /
15
Circuito microcontrollore
16
Ventilateur / Fan / Lüfter / Ventilador / Ventilator / Ventilatore
Circuit fond de panier / Backplane circuit / Backplane (auch: Busplatine, Rückplatte, Rückverdrahtungseinheit) / Circuito de la
17
placa base / Backplane circuit / Circuito backplane
Connecteur sortie air / Air output connector / Anschluss Luftaustritt / Conector de salida de aire / Aansluiting uitgang lucht /
18
Connettore uscita aria
Connecteur femelle 3 contacts / 3-contact female connector / Buchse 3 Stifte / Conector hembra 3 contactos / Vrouwelijke
19
aansluiting 3 contacten / Connettore femmina 3 contatti
20
Entrée de puissance / Power input / Leistungseingang / Entrada de potencia / Ingang vermogen / Entrata di potenza
21
Moto-dévidoir / Feed motor assembly / Drahtvorschubmotor / Moto-devanadera / Gemotoriseerde rollen / Trainafilo
SMARTFEED M-4
10
12
13
9
14
11
20
15
16
17
18
19
51403
71304
97749C
71538
55304
72004
56238
56231
71003
E0045C
51018
E0044C
71726
55303
M0134
A0057
33
