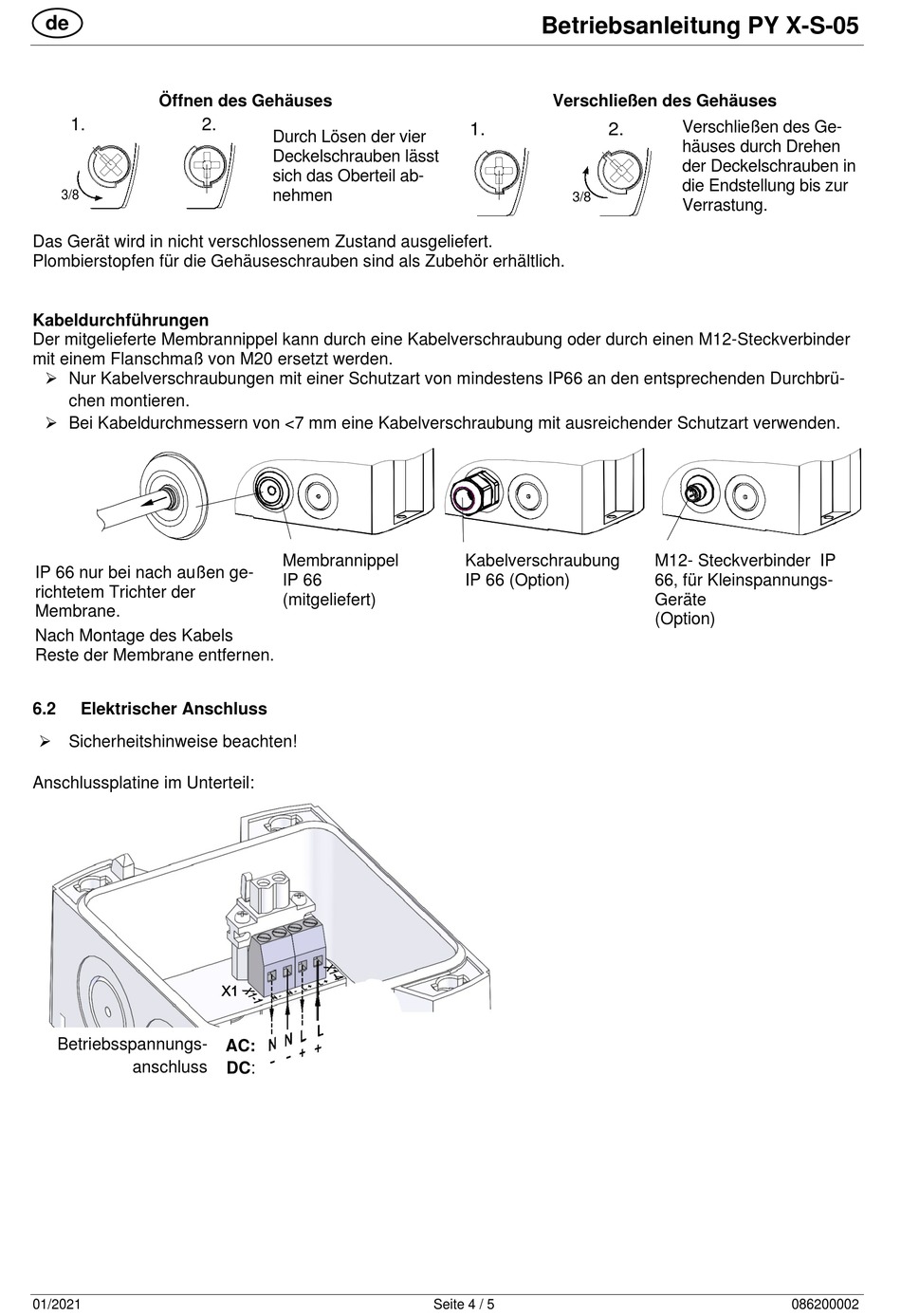

Öffnen des Gehäuses
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Der mitgelieferte Membrannippel kann durch eine Kabelverschraubung oder durch einen M12-Steckverbinder
mit einem Flanschmaß von M20 ersetzt werden.
 Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrü-
chen montieren.
 Bei Kabeldurchmessern von <7 mm eine Kabelverschraubung mit ausreichender Schutzart verwenden.
IP 66 nur bei nach außen ge-
richtetem Trichter der
Membrane.
Nach Montage des Kabels
Reste der Membrane entfernen.
6.2

Elektrischer Anschluss

 Sicherheitshinweise beachten!
Anschlussplatine im Unterteil:
Betriebsspannungs-
anschluss
01/2021
Durch Lösen der vier
Deckelschrauben lässt
sich das Oberteil ab-
nehmen
Membrannippel
IP 66
(mitgeliefert)
AC:
DC:
Betriebsanleitung PY X-S-05
Verschließen des Gehäuses
1.
3/8
Kabelverschraubung
IP 66 (Option)
Seite 4 / 5
Verschließen des Ge-
2.
häuses durch Drehen
der Deckelschrauben in
die Endstellung bis zur
Verrastung.
M12- Steckverbinder IP
66, für Kleinspannungs-
Geräte
(Option)
