fr

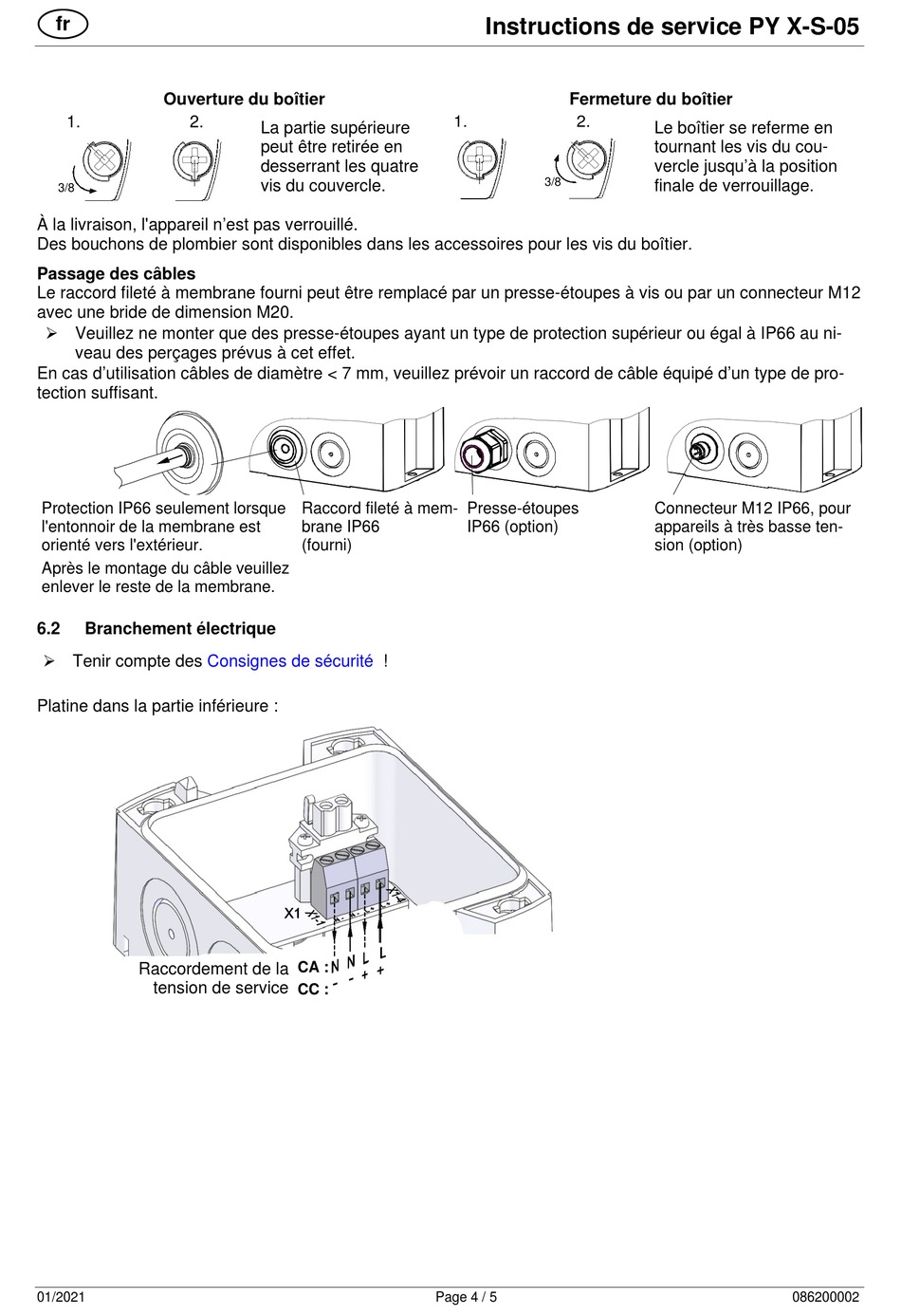

Ouverture du boîtier
1. 2.
3/8
À la livraison, l'appareil n'est pas verrouillé.
Des bouchons de plombier sont disponibles dans les accessoires pour les vis du boîtier.
Passage des câbles
Le raccord fileté à membrane fourni peut être remplacé par un presse-étoupes à vis ou par un connecteur M12
avec une bride de dimension M20.
 Veuillez ne monter que des presse-étoupes ayant un type de protection supérieur ou égal à IP66 au ni-
veau des perçages prévus à cet effet.
En cas d'utilisation câbles de diamètre < 7 mm, veuillez prévoir un raccord de câble équipé d'un type de pro-
tection suffisant.
Protection IP66 seulement lorsque
l'entonnoir de la membrane est
orienté vers l'extérieur.
Après le montage du câble veuillez
enlever le reste de la membrane.
6.2 Branchement électrique
 Tenir compte des
Platine dans la partie inférieure :
Raccordement de la
tension de service
01/2021
La partie supérieure
peut être retirée en
desserrant les quatre
vis du couvercle.
Raccord fileté à mem-
brane IP66
(fourni)
Consignes de sécurité
CA :
CC :
Instructions de service PY X-S-05
1.
3/8
Presse-étoupes
IP66 (option)
!
Page 4 / 5
Fermeture du boîtier
2.
Le boîtier se referme en
tournant les vis du cou-
vercle jusqu'à la position
finale de verrouillage.
Connecteur M12 IP66, pour
appareils à très basse ten-
sion (option)
