5. MONTAGEANLEITUNG
(FORTSETZUNG)

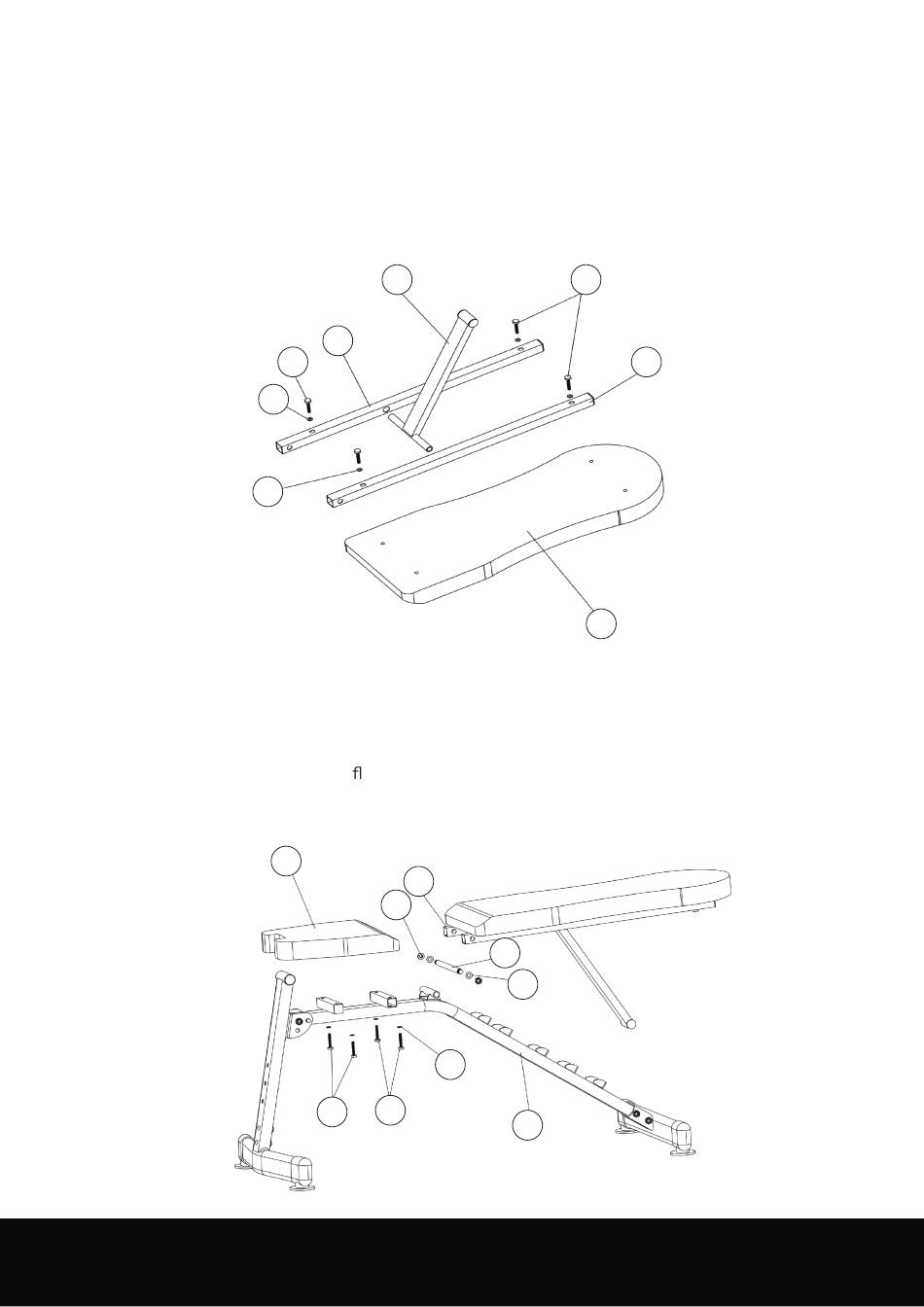

SCHRITT 2:
1.
Stecken Sie die Lehnenstütze (9) in die zwei Lehnenträger (8).
2.
Verschrauben Sie die Lehnenträger (8) mit der Rückenlehne (7).
Verwenden Sie dafür vier M6 x 38 mm Sechskantschrauben (22) und
vier Ø 6 mm Unterlegscheiben (24).
24
SCHRITT 3:
1.
Richten Sie die Löcher des Lehnenträgers (8) auf das Loch des Lagers am
Hauptrahmen (1) aus. Stecken Sie die Achse (21) durch die Löcher und
verschrauben Sie sie mit zwei Ø 10 mm Unterlegscheiben (23) und zwei
M10 Bundmuttern (25).
2.
Verschrauben Sie die Sitz äche (6) mit dem Hauptrahmen (1). Verwenden Sie
dafür vier M6 x 38 mm Sechskantschrauben (22) und vier Ø 6 mm
Unterlegscheiben (24).
Bedienungsanleitung Stand 16.10.2019 - GERMAN - Artikelnummer: PR0020429
9
8
22
24
6
8
25
22
22
22
7
21
23
24
1
8
