5. MONTAGEANLEITUNG
1. Vorbereitung
A.
Bevor Sie mit der Montage beginnen, achten Sie auf ausreichenden Freiraum im Radius von 2 m.
B.
Verwenden Sie ausschließlich das mitgelieferte Zubehör.
C.
Kontrollieren Sie den gesamten Lieferumfang auf Vollständigkeit, ehe Sie mit der Montage
beginnen. Auf den vorherigen Seiten nden Sie Angaben zum Produkt und zum Lieferumfang.
Bei fehlenden Teilen kontaktieren Sie Ihren Händler!
HINWEISE:
1. Folgen Sie den Montageanweisungen in der vorgegebenen Reihenfolge.
2. Tragen Sie während der Montage Handschuhe, um Ihre Hände zu schützen.
2. Montage

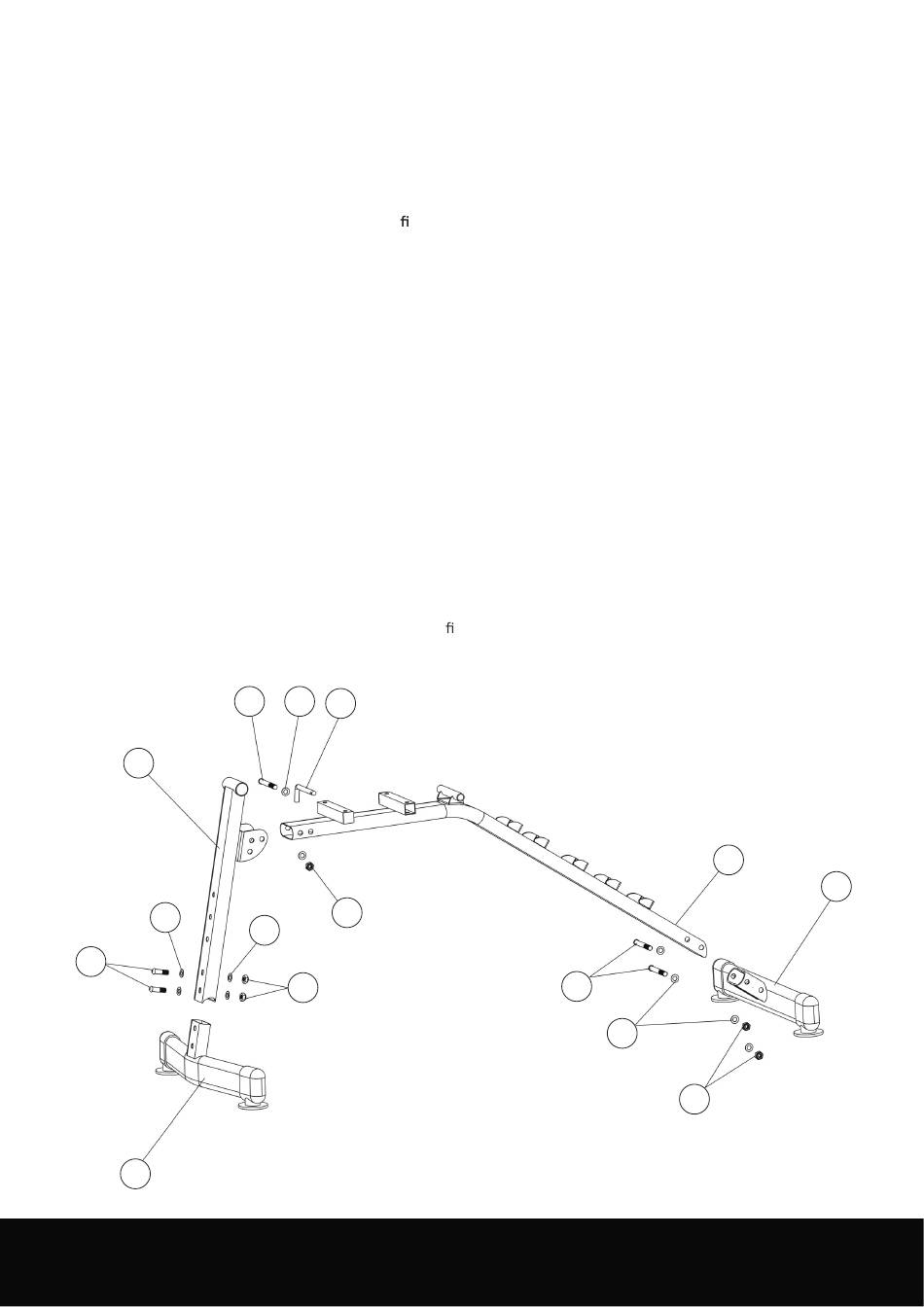

SCHRITT 1:
1.
Verbinden Sie den vorderen Fuß (3) mit der vorderen Stütze (5) mithilfe von zwei M10 x 43 mm
Inbusschrauben (18), vier Ø 10 mm Unterlegscheiben (23) und zwei M10 Bundmuttern (25).
2.
Verbinden Sie den Hauptrahmen (1) mit dem hinteren Fuß (2) mithilfe von zwei M10 x 90 mm
Inbusschrauben (19), vier Ø 10 mm Unterlegscheiben (23) und zwei M10 Bundmuttern (25).
3.
Verbinden Sie den Hauptrahmen (1) mit der vorderen Stütze (5). Verschrauben Sie sie am
mittleren Loch mit einer M10 x 90 mm Inbusschraube (19), zwei Ø 10 mm Unterlegscheiben (23)
und einer M10 Bundmutter (25). Stecken Sie den L-förmigen Sicherungsbolzen (20) durch das
obere Loch, um die vordere Stütze (5) zu xieren. Um die Bank zusammenzuklappen, entfernen
Sie den Bolzen und stecken Sie ihn in das untere Loch.
19
5
23
23
18
3
Bedienungsanleitung Stand 16.10.2019 - GERMAN - Artikelnummer: PR0020429
09.
23
20
25
25
1
19
23
25
2
