DREHMOMENTBEGRENZER - SCHRAUBENKOMPRESSOREN
Dichtungsmaterial (Verschleißteil)
800 Nm
1. Montage
Der Drehmomentbegrenzer wird im Werk voreingestellt auf :
• 800 Nm............................Außen-Ø : 146 mm
• 950 Nm............................Außen-Ø : 180 mm
Die Einstellung darf auf keinen Fall verändert werden.
Untenstehende Tabelle führt je nach Kompressor und
Antriebstyp
die
Drehmomentbegrenzers MOUVEX an.
30R
B600
MISTRAL
TYPHON II
15R - 15L 18R - 18L 20R - 20L 24R - 24L
MX12 S & N
NT 1401-B00 08 20 Drehmomentbegrenzer für
MISTRAL - B600 - TYPHON II - MX12 g
Eichung
des
geeigneten
20R
19R/22L
13R/15L
800 Nm
800 Nm
800 Nm
950 Nm
800 Nm
Dichtungsmaterial (Verschleißteil)

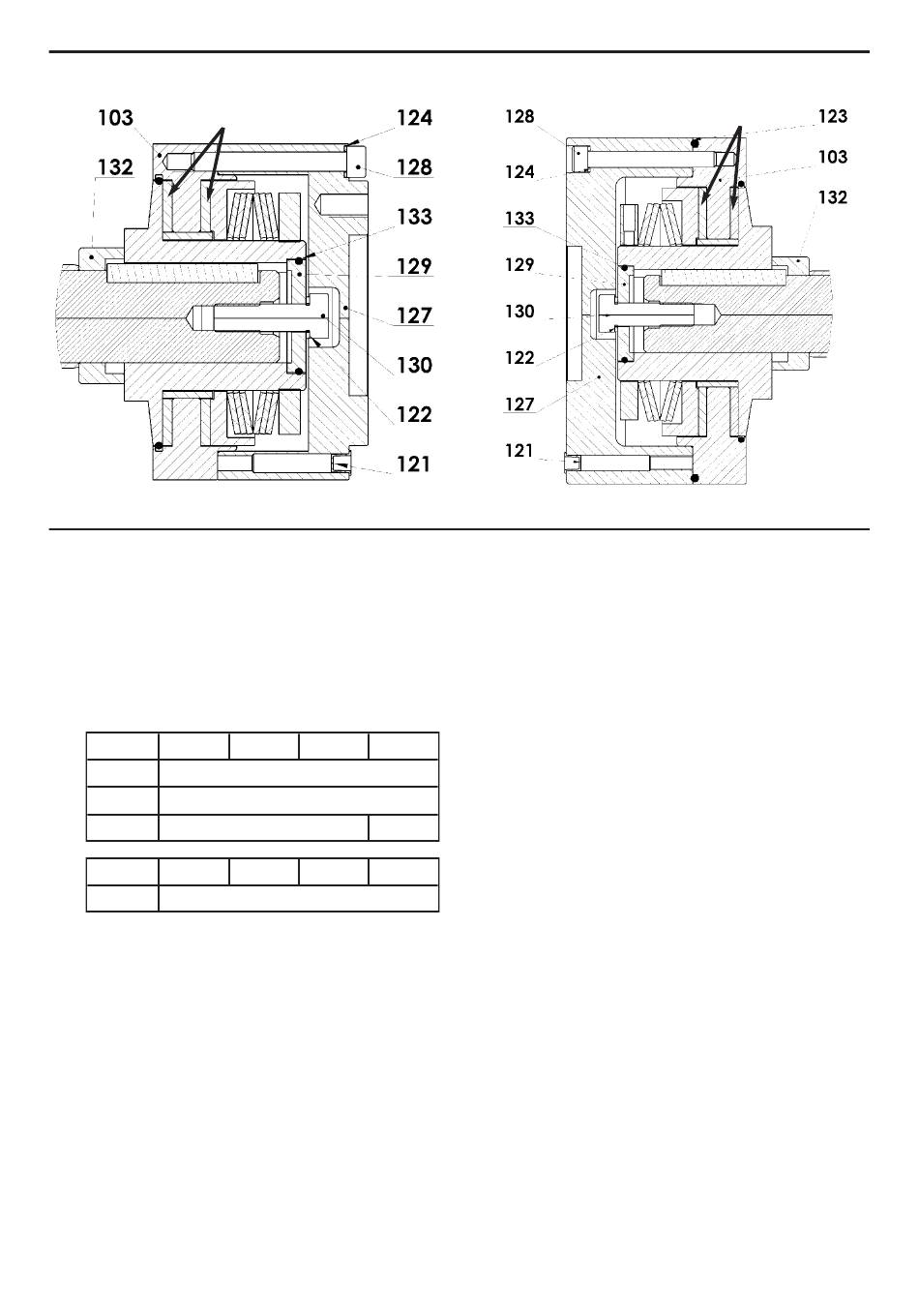

2. Öffnen des Drehmomentbegrenzers
• Die Schrauben 128 lösen.
• Ziehen Sie den Kunststoffstopfen 121 und zwei den
Schrauben 128 in Gewindebohrungen der Glocke 127
einschrauben, bis ihre Extrahierung.
* Loctite
3/4
950 Nm
®
ist eine eingetragene Handelsmarke.
