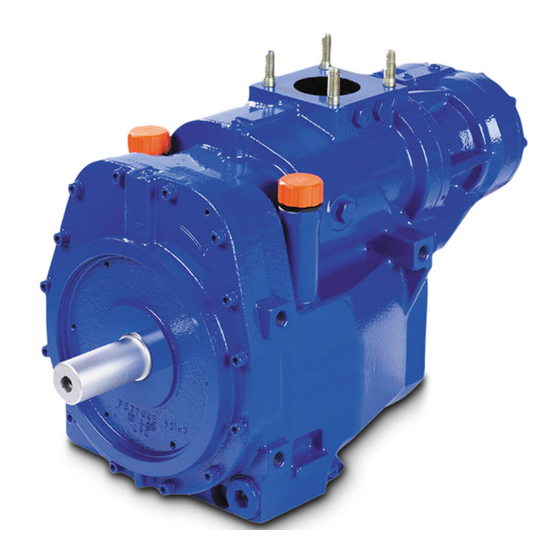

SCHRAUBENKOMPRESSOR
20R/30R
Diese Betriebsanleitung enthält nur Angaben über den Kompressor ohne Anbauteile. Vor
dem Einbau müssen unbedingt die zusätzlichen Anleitungen für die Zubehörteile sowie die
Ersatzteilliste bereit liegen.
Z.I. La Plaine des Isles - F 89000 AUXERRE - FRANCE
Tel. : +33 (0)3.86.49.86.30 - Fax : +33 (0)3.86.49.87.17
contact@mouvex.com - www.mouvex.com
B600
13R/15L - 19R/22L
20R/30R SAE4
BETRIEBSANLEITUNG 1401-K00 g
Rubrik
1401
Gültig ab
Februar 2016
Ersetzt
Oktober 2015
Übersetzung der
Originalbetriebsanleitung
BETRIEB
WARTUNG
SICHERHEIT
Ihr Händler :

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MOUVEX B600

Inhaltszusammenfassung für MOUVEX B600

  • Seite 1 Einbau müssen unbedingt die zusätzlichen Anleitungen für die Zubehörteile sowie die Ersatzteilliste bereit liegen. Ihr Händler : Z.I. La Plaine des Isles - F 89000 AUXERRE - FRANCE Tel. : +33 (0)3.86.49.86.30 - Fax : +33 (0)3.86.49.87.17 contact@mouvex.com - www.mouvex.com...

  • Seite 2: Inhaltsverzeichnis

    Anweisungen und Warnungen VOR dem Drehmomentbegrenzer NT 1401-B00 Gebrauch der MOUVEX-Kompressoren komplett zur Kenntnis Rückschlag- und genommen werden. NT 1401-E00 Sicherheitsventil Alle Warn- und Hinweisaufkleber auf den Kompressoren belassen. Wärmeaustauscher NT 1401-AC00 PL 1401-Q01 NT 1401-K00 02 16 B600 g 2/15...
  • Seite 3 DAS BEDIENPERSONAL MUSS GGF. GEEIGNETEN HÖRSCHUTZ TRAGEN. WIRD IN BEREICHEN MIT EINEM LÄRMPEGEL ÜBER 80 DBA KEIN Gefährliche oder toxische HÖRSCHUTZ GETRAGEN, KANN DIES Medien können schwere ERHEBLICHEN BLEIBENDEN Körperverletzungen SCHÄDIGUNGEN FÜHREN. verursachen. NT 1401-K00 02 16 B600 g 3/15...

  • Seite 4: Abmessungen

    1. ABMESSUNGEN 20R - 30R NT 1401-K00 02 16 B600 g 4/15...

  • Seite 5: Abmessungen (For Tsetzung)

    1. ABMESSUNGEN (For tsetzung) 13R/15L - 19R/22L NT 1401-K00 02 16 B600 g 5/15...
  • Seite 6 1. ABMESSUNGEN (For tsetzung) 20R/30R SAE4 NT 1401-K00 02 16 B600 g 6/15...

  • Seite 7: Allgemeines

    2. ALLGEMEINES 2.1 Funktionsprinzip Von seiner Technologie her ist die Kompressor B600 ein zuverlässiges Gerät mit einer beachtlichen Lebensdauer. Die B600 Kompressoren erfordern nur wenig Wartungs- arbeiten, was die Standzeit der Fahrzeuge verringert. Die Antriebsdrehzahlen die B600, Ausführung 20R, 13R/15L und 19R/22L wurden so festgelegt, daß er direkt über eine Kardanwelle von der Zapfwelle angetrie-...

  • Seite 8: Technische Daten

    Die Betriebsbereiche, in § TECHNISCHE DATEN ange- geringer sein als 75 mbar. geben, entsprechen den Bedingungen, die bei Montagen und Gruppierungen der B600 einzuhalten sind, damit die Eine Vorrichtung zur Verstopfungsanzeige muss es Garantie für dieses Material nicht verfällt. erlauben, das Ansaugfilter zu wechseln, wenn es einen Lastverlust von mehr als 75 mbar verursacht.

  • Seite 9: Bedingungen Zur Förderung

    2. ALLGEMEINES (For tsetzung) ACHTUNG 2.3.2 BEDINGUNGEN ZUR FÖRDERUNG Die Missachtung der Fluchtungsanweisungen kann Der Kompressor B600 muss durch ein Überdruckventil mechanische Brüche hervorrufen, die umfangreiche geschützt werden, dessen Funktion ist, den Kompressor Sachschäden und/oder schwere Verletzungen verur- vor einem versehentlichen Überdruck während des Betriebs sachen.

  • Seite 10: Übersetzungsgetriebe 13R/15L - 19R/22L

    3. ÜBERSETZUNGSGETRIEBE 13R/15L - 19R/22L 3.1 Querschnitt Ansicht Kompressor von vorne NT 1401-K00 02 16 B600 g 10/15...

  • Seite 11: Montage Eines Übersetzungsgetriebe

    Distanzstück 831 der Antriebswelle sind vor durch Einführung einer Huböse im M10 Gewinde im Montagebeginn zu entfernen. Übersetzungsgetriebe erleichtert werden. • Vorbereitung des von MOUVEX gelieferten N20R oder • Übersetzungsgetriebe auf Kompressor montieren : N30R Kompressors : - Kompressor entleeren.
  • Seite 12 Halterung des Gehäuses des Übersetzungsge- ® triebes 801 mit Gewindebeschichtung (Loctite 243*) montieren. Anziehen - Anziehdrehmoment : 24 Nm + 10%. Die einwandfreie Drehung der Antriebswellen des Übersetzungsgetriebes überprüfen. * Loctite ® ist eine eingetragene Handelsmarke. NT 1401-K00 02 16 B600 g 12/15...

  • Seite 13: Betrieb Des Kompressor

    • B600 20R - 30R....4,2 l Empfehlung hat das Erlöschen der Garantie zur Folge. • B600 13R - 15L ....4,8 l Für die erste Einsatzwoche oder die ersten 10 •...

  • Seite 14: Inbetriebnahme

    Kompressor seine normale Arbeitsgeschwindigkeit AUCH WÄHREND DES GESAMTEN ENTLADEVORGANGES erreicht. MUSS DIE GESCHWINDIGKEIT INNERHALB ZULÄSSIGE GES- CHWINDIGKEITSBEREICH BLEIBEN. OFFEN Sämtliche Ventile schließen und Behälter unter Druck setzen, um die Fracht zu entladen. GESCHLOSSEN NT 1401-K00 02 16 B600 g 14/15...

  • Seite 15: Wartung

    ACHTUNG BEIM BLASEN DER ÖLPEILSTABSTOP- KÖNNEN FÜR GÜTER MENSCHEN GEFÄHRLICHE PARTIKEL GESCHLEUDERT WERDEN. ES IST ZWINGEND ERFORDERLICH, ENTS- PRECHENDE SCHUTZAUSRÜSTUNG ZU TRAGEN (HANDSCHUHE, BRILLEN), UM SCHÄDEN AN LEIB UND GÜTER ZU VERMEIDEN. Blasrichtung NT 1401-K00 02 16 B600 g 15/15...
