Empfänger Nomenklatur
Bevor Sie den Empfänger R7008SB in Betrieb
nehmen, lesen Sie die hier beschriebenen Anweisungen
und beachten Sie die Hinweise.

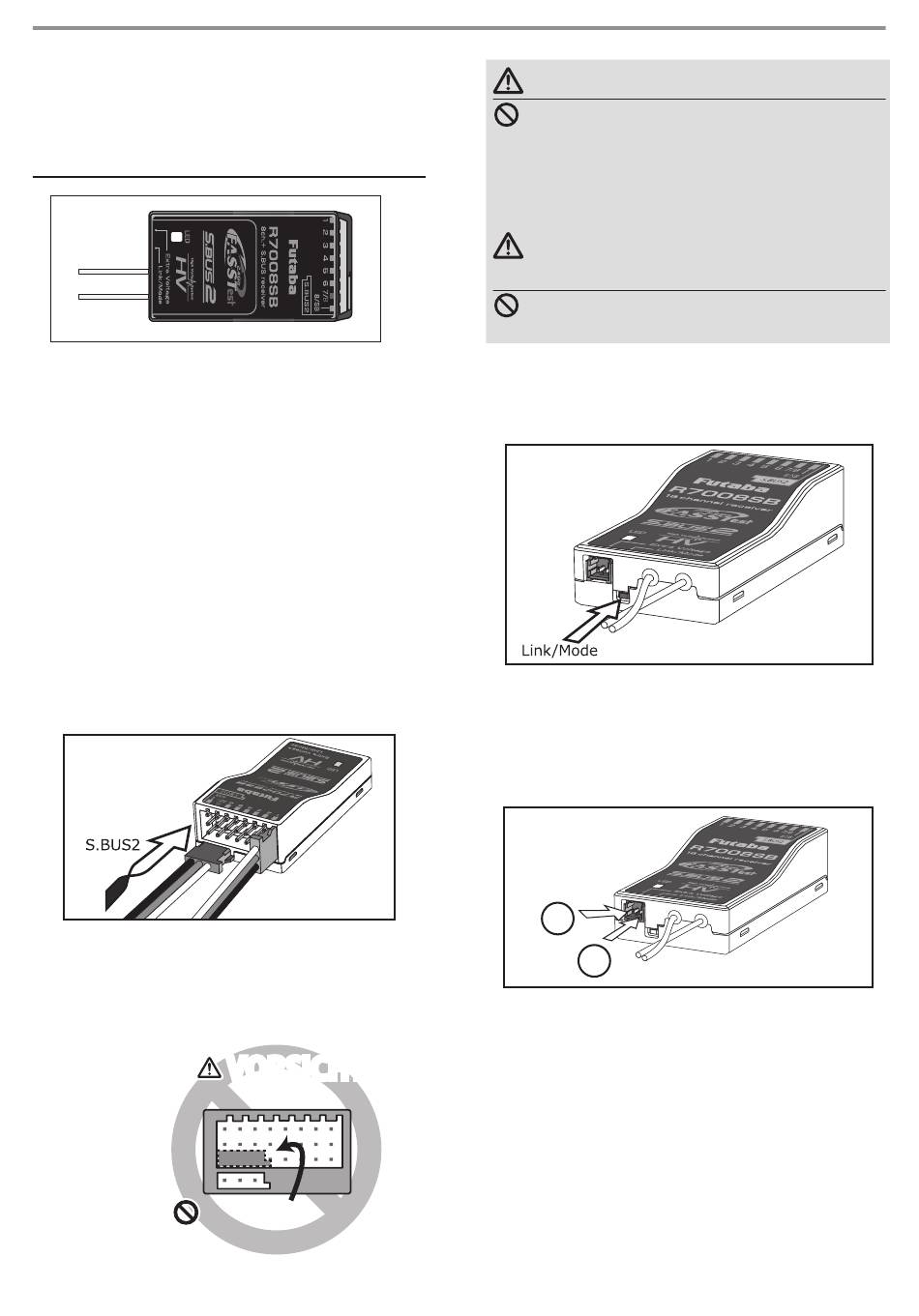

Empfänger R7008SB
„1 – 6": Ausgänge der Kanäle 1-6
„7/B": Ausgang Kanal 7 und Stromversorgung
„8/SB": Ausgang Kanal 8 oder SBUS
[SBUS-Servo und SBUS-Gyro]
*Wenn 8/SB als SBUS betrieben werden soll, muss
der Empfänger-Mode B oder Mode D eingestellt
werden.
„SBUS2": SBUS2 Ausgang
[SBUS2-Servos, SBUS2 Gyro, Telemetriesensoren]
*Wenn sie 9 oder mehr Kanäle benötigen,
verwenden Sie SBUS oder einen zweiten
Empfänger, den Sie ebenfalls mit der T16SZ
binden.
Servos einstecken
Achten Sie beim Einstecken von Servos auf
die korrekte Ausrichtung. Einzig am Anschluss
SBUS2 wird der Stecker quer eingesteckt.
Niemals den Stecker wie
abgebildet einführen.
VORSICHT VORSICHT
Empfänger
GEFAHR
Führen Sie die Stecker niemals wie
abgebildet quer an den Empfänger.
*Es entsteht sonst Kurzschluss, was den Emp-
fänger oder das Servo irreparabel beschädigt.
Ebenfalls besteht Brandgefahr.
WARNUNG
SBUS2 Anschluss
Hier dürfen keine SBUS-Servos
angeschlossen werden.
LED Anzeige
Anhand der LED lässt sich der eingestellte
Empfänger-Mode ermitteln.
Link/Mode-Taste
Verwenden Sie den beiliegenden Mini
Schraubendreher um die Taste zu betätigen.
Mit dieser Taste wird auch der Mode am
Empfänger eingestellt.
＋
－
Extra Voltage Anschluss
D e r E m p f ä ng e r f u n kt a u to ma tis c h d ie
Empfängerakkuspannung und Empfangsstärke
an den Sender. Verwenden Sie diesen Anschluss,
um sich per Telemetrie z.Bsp. die Spannung
des Flug-/Fahrakkus anzeigen zu lassen. Die
Eingangsspannung an diesem Anschluss darf
70V DC nicht überschreiten. Dazu benötigen Sie
den optionalen Spannungsmesser CA-RVIN-700
(Art-Nr 20.EBB0141), dieser wird am Extra
Voltage Anschluss eingesteckt. Achten Sie bei
der Verkabelung auf die richtige Polarität.
