SCHUNK ATC Kurzanleitung

Kurzanleitung Automatischer Werkzeugwechsler für Entgratspindeln ATC
Zu dieser Anleitung
Dieses Dokument beschreibt den Aufbau und die Montage
des automatischen Werkzeugwechslers für die Produkte
RCV, RCE, CRT und FDB 300 und 340.
Bei der Montage sind die Sicherheitshinweise im Kapitel 2
der Betriebsanleitung des jeweiligen Produkts zu beachten.
Weitere Informationen enthält das Katalogdatenblatt. Es
gilt jeweils die letzte Fassung.
Lieferumfang
• Bestellte Komponenten des automatischen
Werkzeugwechslers ATC
• Kurzanleitung
• Montage- und Betriebsanleitung des Produkts
• Beipack
Grundlegende Sicherheitshinweise
Personalqualifikation
• Alle Arbeiten durch dafür qualifiziertes Personal
durchführen lassen.
• Vor Arbeiten am Produkt muss das Personal die
komplette Montage- und Betriebsanleitung gelesen
und verstanden haben.
Persönliche Schutzausrüstung
• Beim Arbeiten an und mit dem Produkt die
Arbeitsschutzbestimmungen beachten und die
erforderliche persönliche Schutzausrüstung tragen.
• Bei scharfen Kanten, spitzen Ecken und rauen
Oberflächen Schutzhandschuhe tragen.
• Bei heißen Oberflächen hitzebeständige
Schutzhandschuhe tragen.
• Bei bewegten Bauteilen eng anliegende Schutzkleidung
und Haarnetz bei langen Haaren tragen.
Ersatzteile
Verwenden nicht zugelassener Ersatzteile
Durch das Verwenden nicht zugelassener Ersatzteile
können Gefahren für das Personal entstehen und
Beschädigungen oder Fehlfunktionen am Produkt
verursacht werden.
• Nur Originalersatzteile und von SCHUNK zugelassene
Ersatzteile verwenden.
Technische Daten
Bezeichnung
Nennbetriebsdruck [bar]
Druckmittel

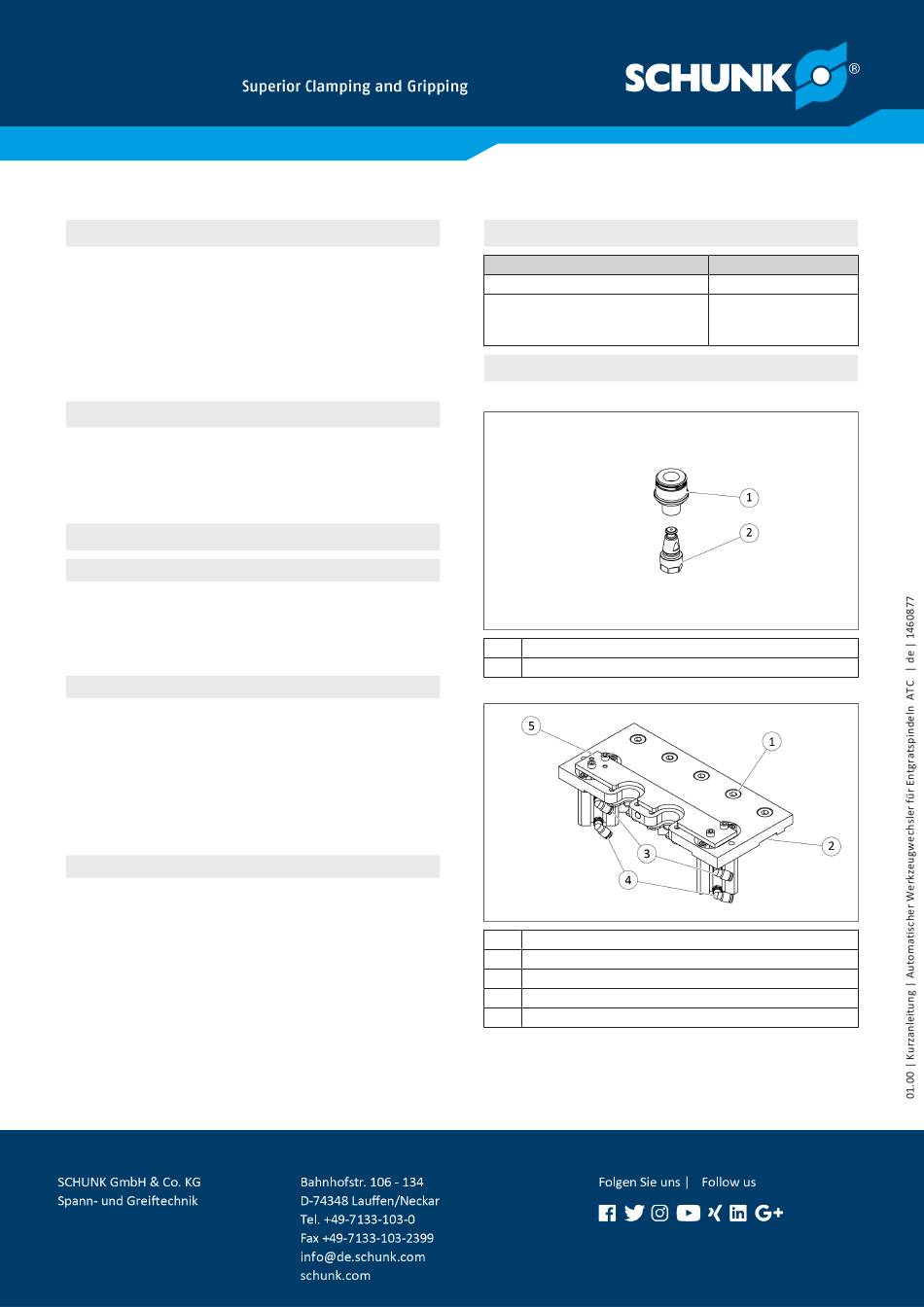

Aufbau
Spannzangensystem
1 Kegelaufnahme
2 Werkzeughalter
Werkzeugablagemodul
1 Befestigungsschraube
2 Aussparung für Nutenstein
3 Luftanschluss Einfahren
4 Luftanschluss Ausfahren
5 Betätigungsblech
ATC
4.1
Druckluft (sauber,
trocken, gefiltert
(≤ 5 µm), ölfrei)
