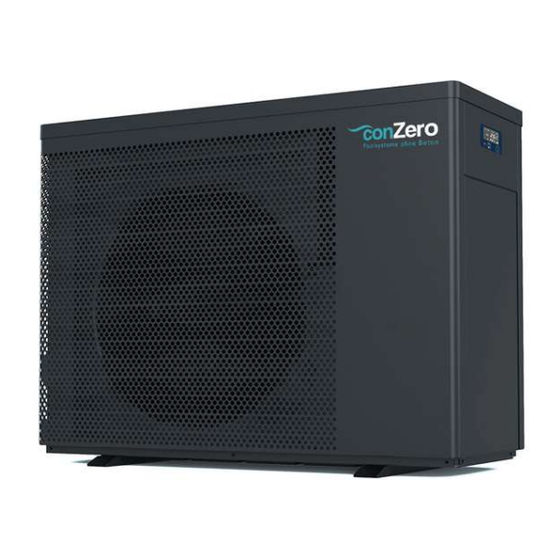

conZeroTurboSilent
INSTALLATIONS- UND
BENUTZERHANDBUCH
Vielen Dank für die Wahl einer conZeroTurboSilent Wärmepumpe.
Dieses Handbuch bietet Ihnen die erforderlichen Informationen
für die optimale Nutzung und Wartung ihrer Wärmepumpe. Lesen Sie es bitte
sorgfältig und bewahren es für die spätere Verwendung auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für conZero TurboSilent 7301031
Inhaltszusammenfassung für conZero TurboSilent 7301031
- Seite 1 conZeroTurboSilent INSTALLATIONS- UND BENUTZERHANDBUCH Vielen Dank für die Wahl einer conZeroTurboSilent Wärmepumpe. Dieses Handbuch bietet Ihnen die erforderlichen Informationen für die optimale Nutzung und Wartung ihrer Wärmepumpe. Lesen Sie es bitte sorgfältig und bewahren es für die spätere Verwendung auf.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Für Benutzer P.3 - P.10 1. Allgemeine Informationen ......................- 3 - 1.1. Inhalt: ........................... - 3 - 1.2. Betriebsbedingungen und Bereich ..................- 3 - 1.3. Vorteile der verschiedenen Modi ..................- 3 - 1.4. Freundliche Erinnerung ......................- 4 - 2. - Seite 3 Anhang 3: Schaltplan für Heizprioritätsfunktion (Optional) ............- 21 - 6. Wifi-Einstellung ........................- 23 -...
- Seite 5 Für Benutzer Warnung ： a. Bitte lesen Sie die folgenden Hinweise vor der Installation, Verwendung oder Wartung. b. Der Einbau, Ausbau und die Wartung müssen von Fachpersonal entsprechend den Anweisungen ausgeführt werden. c. Der Gaslecktest muss vor und nach der Installation durchgeführt werden. 1.
-
Seite 6: Transport, Lagerung
Für Benutzer d. Bei Gasaustrittmuss die Installation gestoppt werden. Das Gerät muss an ein professionelles Wartungszentrum zurückgegeben werden. 3. Transport & Lagerung a. Versiegelungen sind während des Transports nicht erlaubt. b. Der Transport von Gütern mit konstanter Geschwindigkeit ist erforderlich, um ein plötzliches Beschleunigen oder plötzliches Bremsen zu vermeiden, um die Kollision von Gütern zu reduzieren. -
Seite 7: Für Benutzer
Für Benutzer 1. Allgemeine Informationen 1.1. Inhalt: Bitte überprüfen Sie nach dem Auspacken, ob Sie die folgenden Komponenten haben. 1.2. Betriebsbedingungen und Bereich ELEMENTE BEREICH Betriebsbereich Lufttemp -15℃ - 43℃ Heizung 18℃ - 40℃ Temperatureinstellungen Kühlen 12℃ - 30℃ Die Wärmepumpe liefert eine ideale Leistung im Betriebsbereich Lufttemperatur 15 ℃... -
Seite 8: Vorteile Der Verschiedenen Modi
Für Benutzer 1.3. Vorteile der verschiedenen Modi Die Wärmepumpe verfügt über zwei Modi: Turbo, Smart und Silence. Sie bieten unter verschiedenen Bedingungen unterschiedliche Vorteile - 4 -... -
Seite 9: Freundliche Erinnerung
Für Benutzer MODUS VORTEILE Turbo-Modus Heizleistung: 120%. Schnelles aufheizen Intelligenter Modus Heizleistung: 100%~20%. Intelligente Optimierung nach Umgebungstemperatur und Wassertemperatur Energieeffizientes sparen Stille-Modus Heizleistung: 60%~20%. Einsatz bei Nacht 1.4. Freundliche Erinnerung Diese Wärmepumpe verfügt über eine Power Off Speicherfunktion. Sobald die Stromversorgung wiederhergestellt worden ist, wird die Wärmepumpe automatisch neu gestartet. - Seite 10 1.4.4. Legen Sie keine Gegenstände in den Ein- oder Auslass, da andernfalls die Effizienz der Wärmepumpe reduziert oder diese sogar gestoppt werden kann. Für Benutzer 1.4.5. Benutzen oder lagern Sie keine brennbaren Gase oder Flüssigkeiten wie Verdünner, Farbe und Kraftstoff, um einen Brand zu vermeiden. 1.4.6.
-
Seite 11: Beschreibung
1.4.9. Bitte achten Sie darauf, dass folgende Codes / Fehler / Umstände nicht auftreten. Für Benutzer CODES BESCHREIBUNG Es fließt kein Wasser Erinnerung an Frostschutzmittel Außerhalb des operativen Bereichs Unzureichende Wasserzufuhr / blockiertes / schmutziges Pumpensieb Strom nicht normal 2. Betrieb 2.1. -
Seite 12: Bedienung Des Displays
2.2. Bedienung des Displays Für Benutzer Symbol Designation Function ON/OFF Power On/Off 1. 3 Sekunden gedrückt halten um die Bildschirmsperre zu Aktivieren oder Deaktivieren. 2. Bei entsperrtem Bildschirm dient diese Taste zur Modus Entsperren/ Auswahl. Modus Auto (12~40℃) Heizen (18~40℃) Kühlfunktion (12~30℃) Speed Auswahl: Turbo/Smart/Silence Modus... - Seite 13 Auto Heizung Kühlung Prozentsatz der Heizleistung Wifi-Verbindung Wasserzulauf Wasseraustritt Für Benutzer 1.Einschalten: Drücken Sie für 3 Sekunden, um den Bildschirm zu aktivieren, Drücken Sie dann die Wärmepumpe einzuschalten. oder 2. Um die Zieltemperatur zu verändern müssen Sie bei entsperrtem Bildschirm drücken um die Zieltemperatur anzupassen.
-
Seite 14: Tägliche Wartung Und Vorbereitungen Zum Winter
Achtung: (Empfehlung: Wählen Sie Smart in der Aufheizphase) a. Wenn sie den Turbo-Modus verwenden, sollten Sie ihn jedes Mal auswählen, da die Maschine nicht automatisch in den Turbo-Modus wechselt. b. Wenn die Maschine im Verstärkermodus die eingestellte Temperatur erreicht, kehrt sie automatisch in den Smart Mode zurück. -
Seite 15: Technische Spezifikationen
Wichtig: Schrauben Sie den Wassereinlass ab, um das Wasser abfließen zu lassen. Wenn das Wasser in der Maschine im Winter gefriert, kann der Titan-Wärmetauscher beschädigt werden. Das stellt keinen Grund zur Reklamation dar. Für Benutzer 3. Technische Spezifikationen Modell 7301031 7301032 7301033 7301034... -
Seite 16: Transport
Heizleistung (kW) 11.8 14.8 18.0 24.0 Smart mode Heizleistung (kW) 11.3 14.3 17.5 21.5 28.0 Turbo Modus C.O.P in Smart Modus C.O.P 6.9~4.8 6.8~4.9 7.3~4.4 7.8~4.6 7.8~4.9 7.8~4.9 7.9~4.7 Geschwindigkeit Betriebsbedingungen: Luft 35°C, Wasser 28°C, Feuchtigkeit 80% Kühlkapazität (kW) 11.6 13.6 16.0 Max, Schalldruck 1 m... -
Seite 17: Installation Und Wartung
1.2, Heben Sie die Wärmepumpe nicht am Wasseranschluss an, wenn Sie die Wärmepumpe bewegen, Dadurch kann der Titan-Wärmetauscher in der Wärmepumpe beschädigt werden, 2. Installation und Wartung Die Wärmepumpe muss von einem professionellen Team installiert werden, Der Benutzer ist nicht qualifiziert, sie selbst zu installieren, da ansonsten die Wärmepumpe beschädigt werden kann und Sicherheitsrisiken für den Nutzer entstehen können, 2.1. - Seite 18 - 14 -...
- Seite 19 FÜR MONTEURE UND HÄNDLER ※ Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung vorgenommen werden können, 2.2.2. Installation der Rücklaufpumpe, Der Rahmen muss mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden, Das Betonfundament muss solide sein; die Halterung muss stark genug und Anti-Rost behandelt sein;...
-
Seite 20: Netzanschluss
Die Verlegung des Stromkabels und des Signalkabels sollte ordnungsgemäß sein und sich nicht gegenseitig beeinflussen. FÜR MONTEURE UND HÄNDLER 1. Netzanschluss Benutzen einen Kreuzschraubendreher, unteren beiden Schrauben rechten Abdeckung lösen. Anschließend nehmen Sie die untere Hälfte ab. Lösen Sie die drei Schrauben des Verteilerkastens Verbinden Sie die Anschlüsse - 16 -... -
Seite 21: Prüfung Nach Der Installation
FÜR MONTEURE UND HÄNDLER Hinweis: Kabelverbindung, kein Stecker. Es wird zu Ihrer Sicherheit im Winter dringend empfohlen, eine Heizprioritätsfunktion für das Gerät vorzusehen. Sehen Sie für weitere Informationen dazu bitte Anhang 1. 2. Optionen für den Schutz der Geräte und Kabelspezifikation MODELL 7301031 7301032... -
Seite 22: Wartung Und Vorbereitungen, Um Die Anlage Winterfest Zu Machen
2.3.1. Inspektion vor Inbetriebnahme Überprüfen Sie die Installation der gesamten Wärmepumpe und der Rohrverbindungen nach der Rohranschlusszeichnung; Überprüfen Sie die elektrische Verkabelung gemäß dem elektrischen Schaltplan und die Erdungsverbindung; Stellen Sie sicher, dass die Hauptstromversorgung gut verbunden ist; Überprüfen Sie, ob sich ein Hindernis vor dem Lufteinlass und -auslass der Wärmepumpe befindet 2.3.2. -
Seite 23: Fehlerbehebung Für Die Häufigsten Fehler
FÜR MONTEURE UND HÄNDLER Wichtig: Schrauben Sie den Wasserei nlass ab, um das Wasser abfließen zu lass Wenn das Wasser in der Mas chine im Winter gefriert, kann der Titan- Wärm etauscher beschädigt werden. 3. Fehlerbehebung für die häufigsten Fehler Fehler Grund Lösung... - Seite 24 - 20 -...
-
Seite 25: Fehlercode
FÜR MONTEURE UND HÄNDLER 4. Fehlercode DISPLAY BESCHREIBUNG DES KEINE FEHLER Schutz vor Trockenlauf Kein Fehler, Stromversorgung übersteigt den Betriebsbereich Übermäßiger Temperaturunterschied zwischen Wasser am Einlass und am Auslass (Schutz vor zu geringem Wasserdurchsatz) Schutz vor zu hoher oder zu niedriger Umgebungstemperatur Erinnerung an Frostschutzmittel DISPLAY BESCHREIBUNG DES FEHLERS... -
Seite 26: Anhang 1: Schaltplan Für Heizprioritätsfunktion (Optional)
FÜR MONTEURE UND HÄNDLER Schutz vor fehlendem Strom an Stromfilter PFC-Modul über Stromschutz Anhang 1: Schaltplan für Heizprioritätsfunktion (Optional) - 22 -... -
Seite 27: Anhang 2: Schaltplan Für Heizprioritätsfunktion (Optional)
FÜR MONTEURE UND HÄNDLER Anhang 2: Schaltplan für Heizprioritätsfunktion (Optional) - 23 -... - Seite 28 FÜR MONTEURE UND HÄNDLER Anhang 3: Schaltplan für Heizprioritätsfunktion (Optional) - 24 -...
- Seite 29 FÜR MONTEURE UND HÄNDLER - 25 -...
- Seite 30 FÜR MONTEURE UND HÄNDLER Parallelschaltung mit Filtrationsuhr A: Timer Wasserpumpe B: Verkabelung Wasserpumpe der Wärmepumpe Hinweis: Der Installateur sollte A parallel zu B (wie oben Bild) verbinden, Um die Wasserpumpe zu starten, ist Bedingung, dass A oder B verbunden sind. Um die Wasserpumpe zu stoppen, müssen sowohl A als auch B getrennt sein - 26 -...
-
Seite 31: App-Download
FÜR MONTEURE UND HÄNDLER 6. Wifi-Einstellung 1. APP-Download iPhone: bitte Herunterladen von Android Mobile: bitte Herunterladen von 2. Kontoregistrierung 1. Registrierung per Handynummer/E-Mail - 27 -... -
Seite 32: Registrierung Der Handynummer
FÜR MONTEURE UND HÄNDLER Registrierung der Handynummer - 28 -... - Seite 33 3. Familie erstellen Bitte geben Sie den Namen ein und wählen Sie den Raum des Gerätes aus. FÜR MONTEURE UND HÄNDLER 4. APP Bindung Bitte stellen Sie sicher, dass Ihr Handy mit Wifi verbunden ist. (1) Wifi-Verbindung: Drücken Sie 3 Sekunden lang nach Entsperren des Bildschirms, blinkt, um in das Wifi-Bindungsprogramm zu gelangen.
- Seite 34 FÜR MONTEURE UND HÄNDLER (3) Wenn die Verbindung fehlschlägt, stellen Sie bitte sicher, dass Ihr Netzwerkname und Ihr Passwort korrekt sind. Des Weiteren sollten Router, Mobiltelefon und Ihr Gerät so nah wie möglich aneinander sein. (4) Wifi-Neuverbindung (Wenn sich das Wifi-Passwort oder die Netzwerkkonfiguration ändert): 10 Sekunden lang drücken, danach blinkt es 60 Sekunden lang langsam.
- Seite 35 Mehr Freigabegeräte Zeigt den Status von Heizen/Kühlen an Prozentsatz der Heizlesitung T emperaturanzeige wählbar aktuelle Wassertemperatur des Schwimmbades Aushärtungstemperatur Funktion Heizen/ Kühlen auswählen Timer W ählen Sie den Smart/ Silence-Modus aus Ein/Aus Bitte beachten Sie: Da die Turbo-Funktion in APP jetzt nicht verfügbar ist, wenn Sie den Turbo-Modus auf dem Display gedrückt haben und dann HP per Telefon steuern möchten, Drücken Sie bitte zuerst den Silent-Modus in APP, und dann können Sie den...
- Seite 36 FÜR MONTEURE UND HÄNDLER 6. Geben Sie Geräte an Ihre Familienmitglieder weiter, wenn Ihre Familienmitglieder auch das Gerät steuern wollen. Bitte lassen Sie Ihre Familienmitglieder zuerst das APP registrieren, und dann kann der Administrator wie folgt vorgehen: - 32 -...
- Seite 37 Dann können sich Ihre Familienmitglieder wie unten beschrieben anmelden: Hinweis: 1. Die Wettervorhersage ist nur als Referenz gedacht. 2.APP kann ohne Vorankündigung aktualisiert werden.
- Seite 38 FÜR MONTEURE UND HÄNDLER - 34 -...
