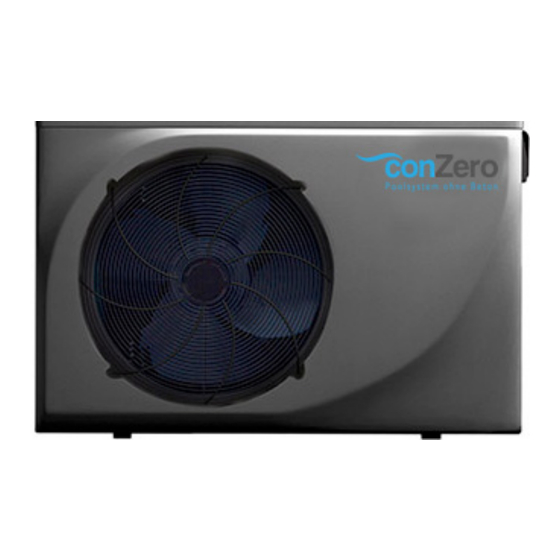

conZeroEfficient
INSTALLATIONS- UND BENUTZERHANDBUCH
Vielen Dank für die Wahl einer conZeroEfficient Wärmepumpe.
Dieses Handbuch bietet Ihnen die erforderlichen Informationen
für die optimale Nutzung und Wartung ihrer Wärmepumpe. Lesen Sie es bitte
sorgfältig und bewahren es für die spätere Verwendung auf.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für conZero Efficient
Inhaltszusammenfassung für conZero Efficient
-

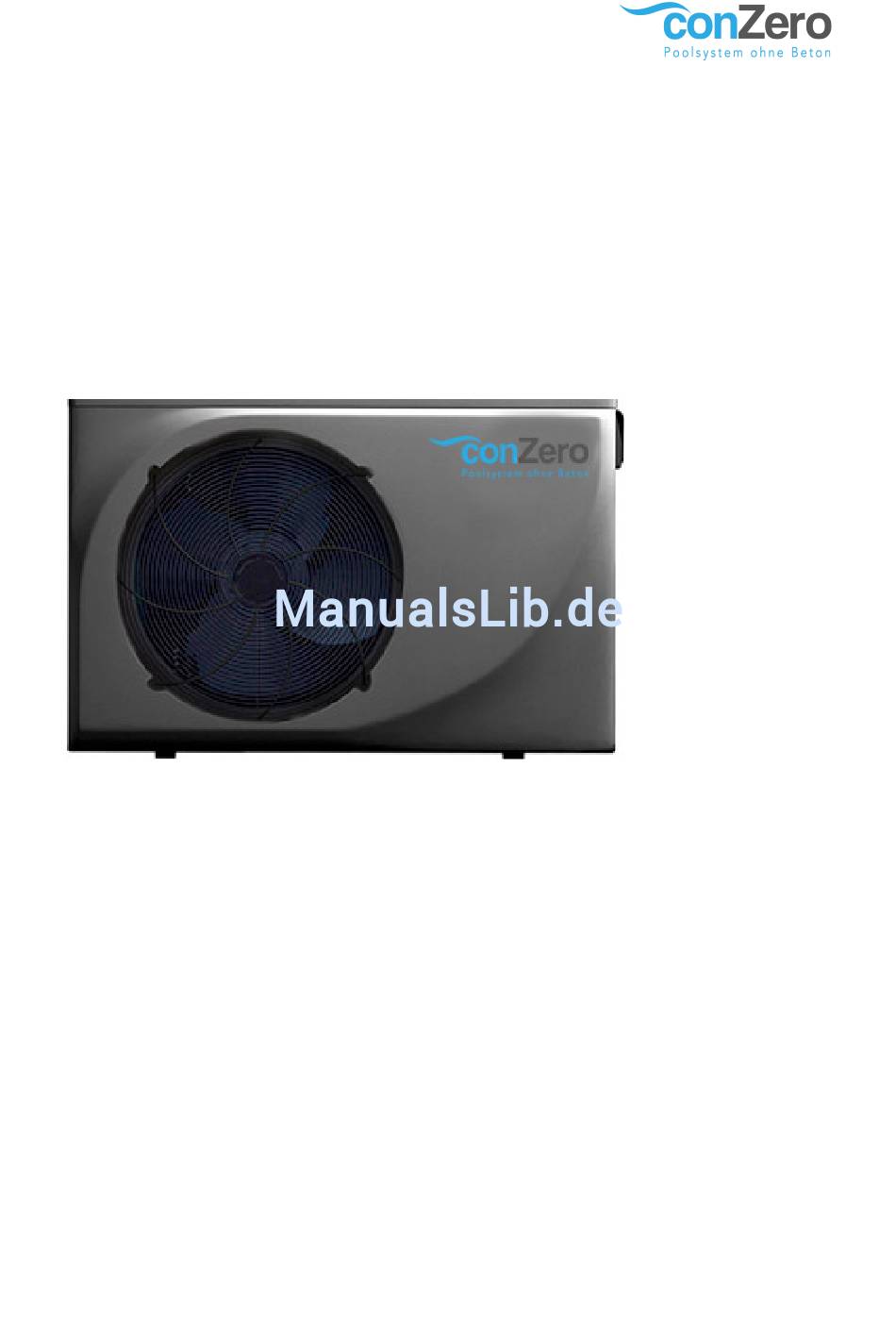

Seite 1: Conzeroefficient
conZeroEfficient INSTALLATIONS- UND BENUTZERHANDBUCH Vielen Dank für die Wahl einer conZeroEfficient Wärmepumpe. Dieses Handbuch bietet Ihnen die erforderlichen Informationen für die optimale Nutzung und Wartung ihrer Wärmepumpe. Lesen Sie es bitte sorgfältig und bewahren es für die spätere Verwendung auf. -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis conZeroEfficient INSTALLATIONS- UND BENUTZERHANDBUCH 1. Allgemeine Information 1.1 Lieferumfang 1.2 Betriebsbedingungen 1.3 Wichtige Hinweise zum Betrieb, Transport und Aufstellung 2. Betrieb 2.1 Hinweis vor Inbetriebnahme 2.2 Bedienung 2.3 Zeiteinstellung 2.3 Automatischer Betrieb über Zeitschaltuhr 2.4 Abschalten des Automatikbetriebs über die Zeitschaltuhr 2.3 Vorbereitung für den Winter 3. Technische Spezifikationen conZeroEfficient 4. Transport 5. Installation 5.1 Installationshinweise für den Wasseranschluss 5.2 Installationshinweise für den Aufstellort 5.2 Mechanische Installation der Wärmepumpe 5.2 Elektrischer Anschluss 5.3 Prüfung aller Anschlüsse vor Inbetriebnahme 5.4 Fehlersuche... -
Seite 3: Allgemeine Information
1. Allgemeine Information 1.1 Lieferumfang Nach dem Auspacken überprüfen Sie bitte, ob alle Komponenten enthalten sind. 1.2 Betriebsbedingungen Die Wärmepumpe ist für die Erwärmung von Schwimmbecken Wasser konzipiert und arbeiten bei Lufttemperaturen zwischen 0°C und 43°C. Die Wärmepumpe erreicht die optimale Leistung im Betriebsbereich Lufttemperatur 15°C bis 26°C. 1.3 Wichtige Hinweise zum Betrieb, Transport und Aufstellung Diese Wärmepumpe hat eine Memory Funktion. Wenn die Stromversorgung wiederhergestellt ist, wird die Wärmepumpe automatisch neu gestartet. 1.3.1 Die Wärmepumpe kann nur zur Erwärmung des Poolwassers verwendet werden. Sie kann NIEMALS zur Erwärmung von anderen brennbaren oder trüben Flüssigkeiten verwendet werden. 1.3.2. Beim Bewegen der Wärmepumpe nicht am Wasseranschluss anheben, weil sonst der Titan-Wärmetauscher beschädigt wird. - Seite 4 1.4.3. Es dürfen keine Gegenstände vor den Einlass oder den Auslass gestellt werden, sonst wird die Effizienz der Wärmepumpe reduziert oder sie schaltet sich automatisch ab. 1.4.4 Personen dürfen nicht in den Lufteinlass oder den Luftauslass greifen oder Gegenstände durch die Gitter schieben. 1.4.5 Brennbare Gase oder brennbare Flüssigkeiten wie Verdünner, Lack und Öl dürfen nicht in der Nähe der Wärmepumpe gelagert werden, um einen Brand zu vermeiden. 1.4.6. Wenn irgendwelche anomalen Umstände wie z.B. abnormale Geräusche, Gerüche,...
-
Seite 5: Der Strom Sollte Während Eines Gewitters Abgeschaltet Werden
Rauch oder Stromausfall auftreten, sollte die Hauptstromversorgung sofort ausgeschaltet werden. Bitte wenden Sie sich an Ihren lokalen Händler. Versuchen Sie nicht, die Wärmepumpe selbst zu reparieren. 1.4.7. Der Hauptnetzschalter sollte außerhalb der Reichweite von Kindern montiert sein. 1.4.8. Der Strom sollte während eines Gewitters abgeschaltet werden... -
Seite 6: Betrieb
2. Betrieb 2.1 Hinweis vor Inbetriebnahme o Bitte starten Sie die Filterpumpe vor dem Starten der Wärmepumpe, um die Wasserzirkulation sicherzustellen o Bitte prüfen Sie, ob Wasser durch die Wärmepumpe läuft. Danach schalten Sie die Wärmepumpe durch Drücken der Taste Ein/Aus ein. Anschließend stellen Sie die gewünschte Wassertemperatur ein. 2.2 Bedienung Water Temp And Time Setting Heat Timer Indicator Light Power On/Off Timer On P Power On/OFF Ein / Aus Knopf CLOCK Einstellen der Uhrzeit TIME OFF Einstellen der automatischen Ausschaltzeit Light Zeigt an, dass die Ausschaltzeit eingestellt ist. TIME ON Einstellen der automatischen Einschaltzeit Light Zeigt an, dass die Einschaltzeit eingestellt ist. HEAT Anzeige des Heizmodus Do Down-ARROW Einstellen der gewünschten Temperatur und Zeit U UP-ARROW Einstellen der gewünschten Temperatur und Zeit LED... -
Seite 7: Zeiteinstellung
o Die gewünschte Wassertemperatur kann mit den Pfeiltasten eingestellt werden. Die eingestellte Temperatur blinkt während des Einstellens im LED Display. Nach 5 Sekunden wird die gewünschte Temperatur gespeichert und das Display kehrt zu permanenten Anzeige der aktuellen Wassertemperatur zurück. o Ca. 3 Minuten nach dem Einschalten beginnt der Lüfter der Wärmepumpe zu laufen. Nach weiteren 30 Sekunden startet der Kompressor. 2.3 Zeiteinstellung o Drücken Sie CLOCK um die aktuelle Zeit einzustellen. Am LED Display blinkt die Zeit. Drücken Sie die Pfeiltasten, um die aktuelle Stunde einzustellen. Drücken Sie dann nochmals auf CLOCK, um die aktuelle Minute einzustellen. Nach dem Einstellen drücken Sie nochmals auf CLOCK. Das Display hört nach 30 Sekunden auf zu blinken und die aktuelle Wassertemperatur wird angezeigt. 2.3 Automatischer Betrieb über Zeitschaltuhr o Normalerweise wir die Wärmepumpe zusammen mit der Filterpumpe eingeschaltet. Bitte stellen Sie sicher, dass die Filterpumpe zu den programmierten Einschaltzeiten der Wärmepumpe läuft, falls Sie die Wärmepumpe über die interne Zeitschaltuhr steuern möchten. Ohne Wasserdurchfluss wird der Fehler Code EE3 angezeigt und die Wärmpumpe läuft nicht an. o Drücken Sie TIME ON um die Einschaltzeit festzulegen. Stunde und Minute mit den Pfeiltasten einstellen. o Nach dem Einstellen drücken Sie TIME ON und die Wassertemperatur wird angezeigt und nach 30 Sekunden wird die Wärmepumpe in den normalen Modus zurück wechseln. o Verfahren Sie in gleicher Weise für die Ausschaltzeit mit der TIME OFF Taste. 2.4 Abschalten des Automatikbetriebs über die Zeitschaltuhr o Drücken Sie die TIME ON oder die TIME OFF Taste, um die Ein-oder Ausschaltzeit zu deaktivieren. o Drücken Sie anschließen die CLOCK Taste während die Anzeige blinkt. Sobald am Display die aktuelle Wassertemperatur angezeigt wird, ist die Einschalt- oder Ausschaltzeit deaktiviert. o Nach 30 Sekunden kehrt die Wärmepumpe in den normalen Modus zurück. -
Seite 8: Vorbereitung Für Den Winter
2.3 Vorbereitung für den Winter o Machen Sie die elektrischen Zuleitungen stromlos, indem Sie die Sicherung für die Wärmepumpe in ihrem Elektroschaltkasten ausschalten. Achtung! o Schrauben Sie die Wasserleitungen ab, so dass das Wasser komplett aus der Wärmepumpe herauslaufen kann. Wenn das Wasser in der Wärmepumpe gefriert, wird der Titan Wärmetauscher beschädigt. 3. Technische Spezifikationen conZeroEfficient Modell Maximales Pool Vol. m³ Betriebslufttemperatur °C 0-43 0-43 0-43 0-43 Leistung bei Luft 26°C, Wasser 26°C Luftfeuchtigkeit 80% Heizleistung (KW) 7,5 13,5 17,5 COP 6,7 6,6 7,0 6,7 Leistung bei Luft 15°C, Wasser 26°C, Luftfeuchtigkeit 70% Heizleistung (KW) 4,8 6,6 9,9 11,4 COP 4,52 4,64 4,78 4,68 Nenneingangsleistung (KW) 1,1 1,4 2,1 2,4... -
Seite 9: Transport
4. Transport o Lagerung und Transport der Wärmepumpe sollte in aufrechter Position erfolgen o Auf keinen Fall die Wärmepumpe an den Wasseranschlüssen anheben, weil dadurch der Titan Wärmetauscher im Inneren der Wärmepumpe beschädigt wird 5. Installation Der Anschluss der Wärmepumpe, insbesondere der elektrische Anschluss darf nur von qualifizierten Fachpersonal durchgeführt werden. 5.1 Installationshinweise für den Wasseranschluss o Die Wasseranschlüsse der Wärmepumpe dürfen nicht mit dem Gewicht des Wassers der Schläuche belastet werden. Deshalb sollte der Anschuss am besten mit PVC Rohren erfolgen, die so befestigt sind, dass keine Kraft auf die Wasseranschlüsse der Wärmepumpe wirkt. o Um den Wärmeverlust in den Leitungen zu minimieren, sollte die Leistungslänge zwischen Wärmepumpe und Pool kleiner als 10 m sein. 5.2 Installationshinweise für den Aufstellort Da die Wärmepumpe die Heizenergie für das Becken überwiegend der Umgebungsluft entzieht, ist ein ungehinderter Luftstrom für Zu- und Abluft sehr wichtig für die Effizienz der Wärmepumpe. Die Wärmepumpe wird deshalb in der Regel im Freien aufgestellt. - Seite 10 o Die Mindestabstände sind einzuhalten. o Der Anschluss der Wärmepumpe sollte über einen Bypass erfolgen, so dass die Wärmepumpe zu Wartungszwecken vom Filterkreislauf abgetrennt werden kann und die Filteranlage trotzdem weiter betrieben werden kann. Mit dem Bypass kann auch der optimale Wasserdurchfluss entsprechend den vorhandenen Betriebsbedingungen eingestellt werden. Maße (mm) /Modell 312 429 307 340 800 200 558 312 590 312 340 961 280 658 392 590 392 420 961 290 658 392 590 392 420 961 290 658...
-
Seite 11: Mechanische Installation Der Wärmepumpe
5.2 Mechanische Installation der Wärmepumpe o Der Rahmen muss durch Schrauben (M10) am besten auf einem Betonfundament fixiert werden. o Der Durchfluss durch die Wärmepumpe sollte über den Bypass gemäß den Technischen Spezifikationen in Abschnitt 3. eingestellt werden. o Die Wärmepumpe erzeugt im Betrieb Kondenswasser. Dieses kann über einen Drainageschlauch abgeleitet werden. 5.2 Elektrischer Anschluss o Der elektrische Anschluss darf nur vom qualifizierten Fachpersonal vorgenommen werden o Die Wärmepumpe gut erden o Anschluss mit Fehlerstromschalter (FI) o Sicherungen und Leitungsquerschnitte gemäß Nennstrom in Abschnitt 3. bemessen o Die Wärmepumpe sollte so verschaltet werden, dass sie nur bei eingeschalteter Filterpumpe läuft. Außerdem sollte sie separat abschaltbar sein. (Notfalls genügt dazu auch der Schalter an der Wärmpumpe) 5.3 Prüfung aller Anschlüsse vor Inbetriebnahme o Überprüfen Sie die Wasseranschlüsse und stellen Sie sicher, dass die Zu- und Ableitungen nicht vertauscht wurden o Überprüfen Sie die elektrischen Anschlüsse gemäß Schaltplan o Stellen Sie sicher, dass die Luft Ein-und Auslässe frei sind o Starten Sie die Filterpumpe und prüfen Sie die Dichtheit der Rohre und Anschlüsse und kontrollieren Sie nochmals die Richtigkeit der Durchflussrichtung. Die Wärmepumpe sollte zunächst noch ausgeschaltet bleiben. o Schalten Sie dann die Wärmepumpe durch Drücken des Ein/Ausschalters ein. o Die Wärmepumpe ist zum Schutz mit einer Startverzögerungsfunktion ausgestattet. Nach ca. 3 Minuten wird der Ventilator zu laufen beginnen. Nach weiteren 30 Sekunden startet der Kompressor. -
Seite 12: Fehlersuche
5.4 Fehlersuche NO. Fehler code Fehler Beschreibung Maßnahme EE 1 Hoher Kältemitteldruck Händler kontaktieren EE 2 Niedriger Kältemitteldruck Contact your dealer. Kältemittel nachfüllen EE 3 Zu wenig Wasserfluss Wasserduchfluss und Bypass prüfen EE 4 Falsche oder lose Verkableung Elektriker kontaktieren Swimming pool Wärmepumpe PP 1 Händler kontaktieren Sensor Fehler PP 2 Exhaust Sensor Fehler Händler kontaktieren PP 3 Coil pipe Sensor Fehler Händler kontaktieren PP 4 Intake pipe Sensor Fehler Händler kontaktieren PP 5 Air temp Sensor Fehler Händler kontaktieren Compressor exhaust Überlast PP 6 Händler kontaktieren Schutz Bei Temperaturen ＜0℃, stoppt die Wärmepumpe PP 7 Automatischer Schutz automatisch (Kein Fehler)) 888/EE8/Andere...
