conZero conZeroSilence Edition Benutzerhandbuch
Full inverter wärmepumpe
Verwandte Anleitungen für conZero conZeroSilence Edition
Inhaltszusammenfassung für conZero conZeroSilence Edition

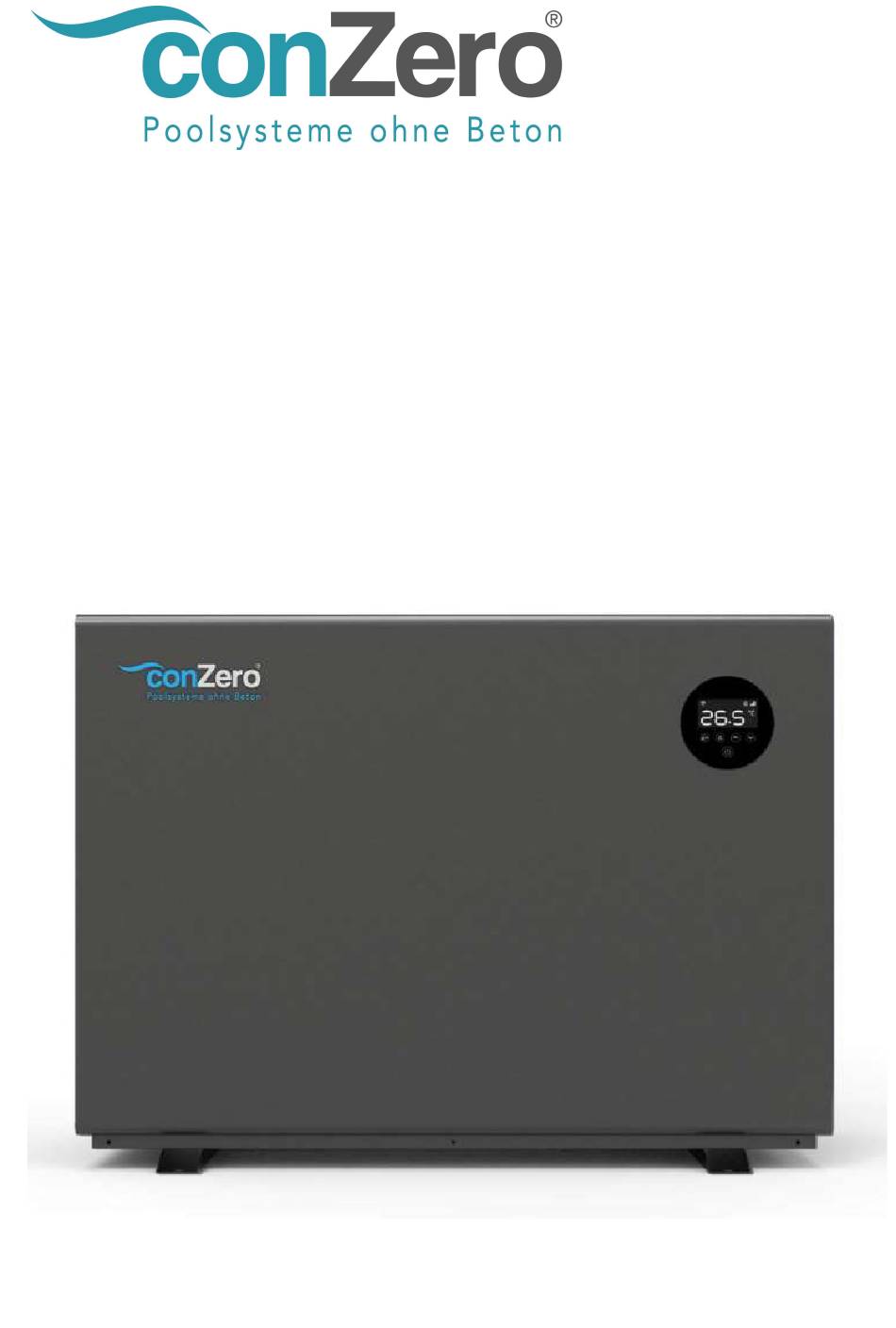

- Seite 1 Poolsysteme ohne Beton Benutzerhandbuch Benutzerhandbuch conZeroSilence Edition conZeroSilence Edition Full Inverter Wärmepumpe Full Inverter Wärmepumpe fionZero...
-
Seite 2: Inhaltsverzeichnis
Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter D. Installationsanleitung 1. Installationshinweis 2. Verkabelung 3. Schaltplan 4. -
Seite 3: Vorwort
A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolheizung. -
Seite 4: Sicherheitsvorkehrungen
B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. -
Seite 5: Achtung
2. Achtung Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden Verwenden... -
Seite 6: Ihre Wärmepumpe
C. Ihre Wärmepumpe 1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Überwurfmutternan (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf Anschluss Kondensatablauf Kit:... -
Seite 7: Eigenschaften
3. Eigenschaften DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4 Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher fexakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- Niederdruckschutz Schutze der ganze Elektrische Anlage 4. Betriebsbedingungen und Betriebsbereich: Um Ihnen Komfort und Vergnügen zu bieten, stellen Sie die Schwimmbadwassertemperatur effizient und wirtschaftlich Lufttemperaturbereich:... -
Seite 8: Technische Parameter
6. Technische Parameter Modell SC948 SC949 SC950 SC951 SC952 BETRIEBSBEDINGUNGEN: Luft 270c1 Wasser 270C1 Feuchtigkeit Heizkapazität (kW) 28 0 COP-Spanne 14 0-7 14 5-7 15 6-7 14 8-7 15 8-7 • Luft 150C/ Wasser 260C/ Feuchtigkeit BETRIEBSBEDINGUNGEN. Heizkapazität (kW) 12.5 19.0 COP-Spanne 7 3—4.7... - Seite 9 8. Maße Name Größe (mm Modell SC948 SC949 SC950 1060 SC951 1060 SC952 1060 *Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden.
-
Seite 10: Installationsanleitung
D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden Kugelhahn Automatische... -
Seite 11: Verkabelung
Die Überwurfmuttern der Wasserzufuhr und -abfuhr können nicht das Gewicht von Schlauchleitungen tragen. Die Wärmepumpe muss an eine fest installierte Rohrleitung angeschlossen werden! 2. Verkabelung Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung Produkts entsprechen Erden Sie das Gerät sorgfältig. -
Seite 12: Referenzwerte Für Schutzvorrichtungen Und Kabelspezifikationen
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODELL SC948 SC949 SC950 SC951 SC952 Nennstrom (A) Trennsc halter Nennfehlstrom Sicherung (A) Stromkabel (mm2) 5 x 25 3 x 2.5 3 x 2.5 Signalkabel (mm2) 3xo.5 3xo.5 3xo.5 3xo.5 3 x 0.5 Die obigen Daten können ohne Vorankündigung geändert werden Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge. - Seite 13 Achtung: a. Standby-Modus Oder Bildschirmsperre: leuchtet auf, der Bildschirm und die restlichen Tasten sind dunkel. b. Ausgeschaltet : Nur leuchtet auf, keine Bildschirmanzeige c. das Kontrollpanel verfügt im ausgeschalteten Zustand über eine Memory-Funktion. 2. Betriebsanleitung *Bildschirmsperre* 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren Oder zu entsperren. 2) Automatische Bildschirmsperre: Nach 30 Sekunden Nichtbenutzung...
-
Seite 14: Testlauf
f. Defrosting 1) AktivesAbtauen: B eimAbtauen der Maschine blinkt"BIO'NachdemAbtauen hört'40' auf zu blinken 2)Zwangsabtauung: Wenn die Maschine aufheizt und der Kompressor 10 Minuten lang ununterbrochen arbeitet, drücken Sie gleichzeitig auf dem Touch-Controller, um die Zwangsabtauung "-wc"blinktunddie Abtauung b eginnt, stoppt Blinken Abtauen stoppt. -
Seite 15: Testlauf
3. Testiauf Starten Sie die Filterpumpe unbedingt vor dem Start des Geräts und schalten Sie das Gerät vor der Pumpe aus, da sonst das Gerät beschädigt werden kann Überprüfen Gerät bitte Start der Wärmepumpe austretendes Schwimmbadwasser und stellen Sie die gewünschte Wassertemperatur ein und schalten Sie erst dann Gerät... -
Seite 16: Lösungen Für Häufiger Auftretende
Bitte reinigen Sie das Gerät mit haushaltsüblichen Reinigungsmitteln Oder sauberem Wasser, NIEMALS mit Benzin, Verdünnungsmitteln Oder ähnlichen Brennstoffen. Überprüfen Sie regelmäßig die Befestigungen, Kabel und Anschlüsse. Wenn eine Reparatur Oder Entsorgung notwendig ist, wenden Sie sich bitte an Ihren Fachhandel bzw. - Seite 17 2. Problemlösungen Fehler Grund Lösung Warten Sie, bis der Strom wieder Kein Strom Hauptschalter ist aus Schalten Sie das Gerät Überprüfen Sie die Sicherung und Wärmepumpe läuft nicht Sicherung durchgebrannt tauschen Sie diese gegebenenfalls ÜberprüfenSie den Trennschalter und Trennschalter ist aus legen Sie ihn gegebenenfalls Verdampfer blockiert Wärmetauscher...
- Seite 18 Schutz- & Fehlercode Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch Oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige Hochdruckschutz Niedrigdruckschutz 3-Phasenfolgeschutz (nur wenn dreiphasig) Wasserabfuhrtemperatur zu hoch Oder zu niedrig Hoch Ausstoßtemperatur Schutz vor Verdampferüberhitzung (nur im Kühlmodus)
-
Seite 19: Schaltplan Für Die Elektrische
l. Schaltplan für die elektrische Verdrahtung (optional) Wasserpumpe: 230 V Spannung, < 500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung StromversorgungL 230V-/50Hz Pumpe Kunden Fernbedienung Schalterstecker Unterbrecher / Sicherung Pumpe (Bauseits vom Kunden) Stromversorgung 230V-/50Hz Erdung... - Seite 20 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung Netzkabel (Bauseits vom Kunden) Erdung Stromversorgung 230V-/50Hz pumpe Kunden Fernbedienung Schalterstecker Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 230V-/50Hz Erdung...
- Seite 21 Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung R 400V-/50Hz Erdung Pumpe Kunden Fernbedienung Schalterstecker pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung R 400V-/50Hz Erdung...
- Seite 22 Verdrahtung Pumpe zu Wärmepumpe Iter erun erdrahtun e zu Wärme Hinweis: Der Installateur sollte 1 parallel mit 2 verbinden (siehe Abbildung oben). Zum Starten der Wasserpumpe ist muß 1 Oder 2 geschlossen sein. Um die Wasserpumpe zu stoppen, müssen sowohl 1 als auch 2 getrennt sein.
-
Seite 23: Wifi-Betrieb
J. Wifi-Betrieb Registrierung download I.Registrierung über Mobiltelefon Oder eMaiI InverGo download für Android ANm01D Google-play download für iPhone Erstellen eines neuen Kontos App Store Ein vorhandenes Konto verweruien 2. Registrierung registrieren Geben Sie den Deutschland Verifizierungscode abrufen POR s Ar-mddut•g steht Zustimnung... - Seite 24 Familie erstellen Bitte geben Sie Ihren Familiennamen ein und wählen Sie den Platz des Gerätes aus Abbrechen Famiie hint... Fertigstelluno Abbrechen Famiie hinz.„ Fertigstellung Familienname Familiemame Sami lienstandort intel Oenten SctuatzirnrtEr erste"t Zweite Schlatzinuner Farnilie mzeigen Fertigstellung Beginn Ihr Smart-Leben Erstellung Familie Arbeitszimmer vugen Sie andør•...
- Seite 25 2.Drücken Sie „Gerät hinzufügen" und folgen den Anweisungen 3:24 3:24 < Manuellhinzufügen Home Gerät Bewölkt. 35.0 Schlecht Pool Wärmepumpe Alle Geräte Garden Keine Geräte; bitte hinzufügerl Gerät hinzufügen...
- Seite 26 3-26 4 Gerät hinzufügen Gerät hinzufügen Wird verbunden... Wird verbunden... Achten Sie darauf, dass Router und Achten Sie darauf, dass Router und Mobiltelefon in der Nähe des Gerätes Mobiltelefon in der Nähe des Gerätes Sind. Sind. 1000/0 Gerit tinder' Cerat finden Das Gerit Wird in Smart Cloud regis.
- Seite 27 Betrieb 1. Für Geräte ohne Kühlfunktion: Inverter-H Anzeige für Boost/silence Modus Boost Aktuelle Wassertemperatur Wunschtemp Timer Auswahl Boost \Silence On/Off 2. Für Geräte Heiz- Kühlfunktion: Inverter-HP Anzeige für Boost/ silence Modus Boost Aktuelle Wassertemperatur Wu nschtem instellungen 20 •C Auswahl Heizen\ Kühlen Funktion aetÉ.)
-
Seite 28: Teilen Sie Die Geräte Mit Ihren Familienmitgliedern
Teilen Sie die Geräte mit Ihren Familienmitgliedern Wenn Ihre Familienmitglieder nach der Koppelung das Gerät auch steuern möchten, müssen sich diese zuerst in der APP registrieren. Anschließend kann der Administrator wie folgt vorgehen: ü&rn Netzwerk SofMt Einstelltrwl 20 •C Gnope erst&n hformaton Gerits SO das...
