EINRICHTUNG DES GERÄTS (Fortsetzung)
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der
zwischen den Polen 2 und 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses
Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die
Leitung
abzuschließen.
Wahrscheinlichkeit des Auftretens von Störungen minimiert.
5-polige XLR DMX-Steckverbinder Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly Chameleon Bedienungsanleitung Seite 8
Mit
einem
Leitungsabschluss
Ein Abschluss reduziert Signalfehler
und
vermeidet
Interferenzen
Signalübertragung. Es empfiehlt sich
immer, einen DMX-Leitungsabschluss
(Widerstand 120 Ohm, 1/4 W) zwischen
Pol 2 (DMX-) und Pol 3 (DMX+) des
letzten Geräts zu schalten.

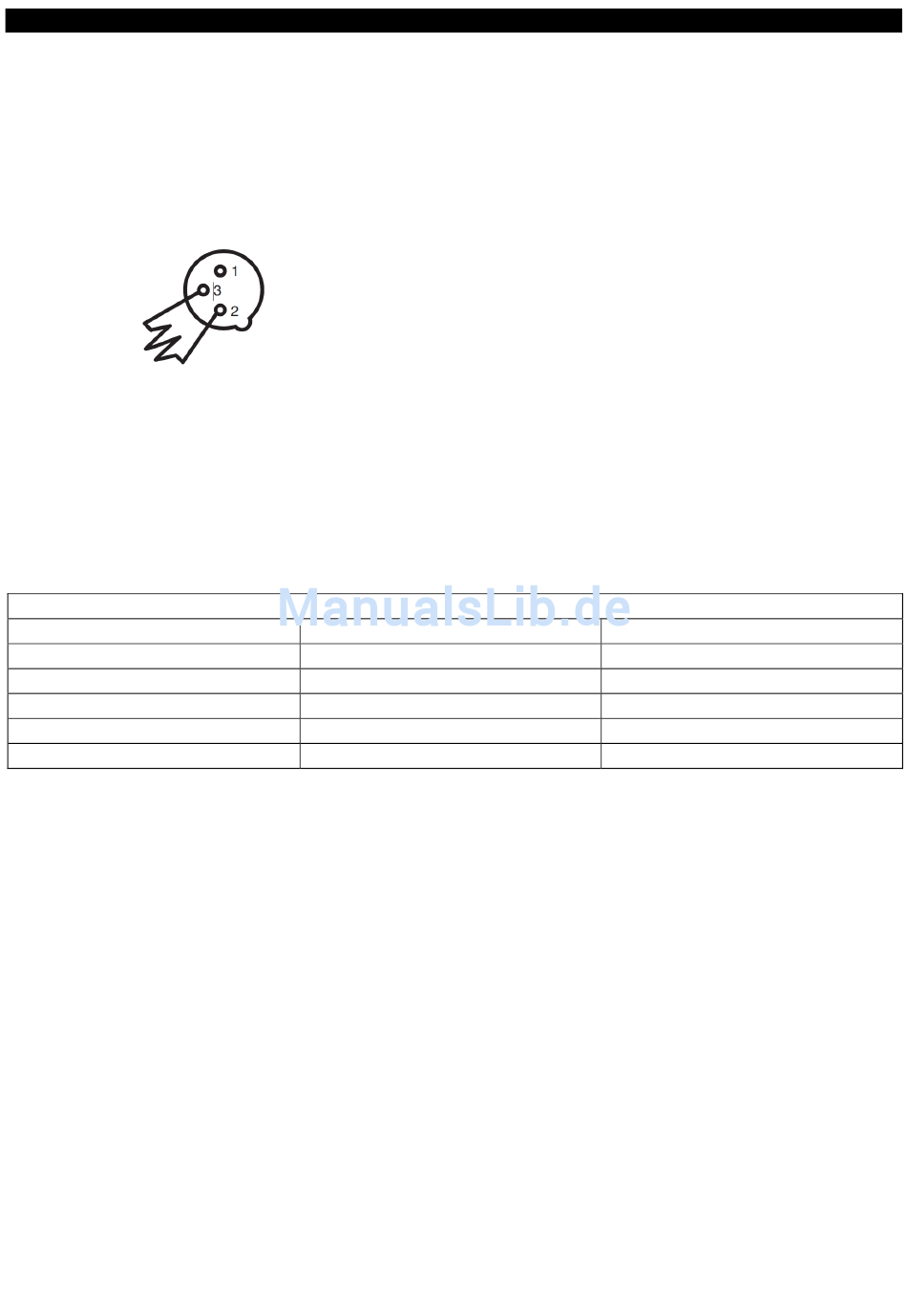

Abbildung 4
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
(ADJ-Teilenummer:
Probleme
und
bei
der
Pol 1
Pol 2
Pol 3
1613000030)
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
nicht verwenden
nicht verwenden
wird
die
